Какой Кабель Использовать Для Проводки на Улице Для частного дома

Для крепления проводников на опорах или стенах зданий устанавливались фарфоровые изоляторы типов ТФ, НС или ШО. Их устанавливали на крюки или штыри из стали круглого сечения.

Соединения выполнялись путем скручивания между собой определенным образом отдельных проволок, входящих в состав провода. Для ответвлений к домам или приборам уличного освещения отходящий проводник накручивали на провод линии. Еще для этой цели применяются соединительные плашечные зажимы.

  • контактные соединения, особенно ответвительные, обладают низкой надежностью, вносят дополнительные переходные сопротивления;
  • провода подвергаются действию осадков, ветровых нагрузок. Это тоже способствует ухудшению контактов. При сильном ветре возможно схлестывание, сопровождающееся коротким замыканием и отключением;
  • при падении деревьев или других посторонних предметов на линию провода схлестываются, происходит короткое замыкание, сопровождающееся отключением линии. Часто проводники при этом обрываются;
  • для подключения уличного освещения нельзя применять медные проводники;
  • при необходимости выполнения ремонта линии или подключения нового потребителя напряжение с нее должно быть снято. При этом на время выполнения работ остаются без электроснабжения все потребители линии.

С приходом новой технологии монтажа с использованием самонесущего изолированного провода (СИП) для уличной проводки все эти недостатки удалось устранить.

Какой Кабель Использовать Для Проводки на Улице Для частного дома

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Какой кабель для проводки выбрать? Рекомендации по подбору кабеля для электросети в доме или квартире. Чтобы сделать электропроводку дома безопасной, для различных видов бытовой нагрузки необходимо подбирать кабель со следующими характеристиками. Спрашивайте, я на связи!

Какой провод использовать для монтажа на улице: обзор кабелей марки СИП

Самонесущий изолированный провод

Провод СИП — это от двух до пяти многопроволочных алюминиевых проводников в изоляции, скрученные в жгут. Для механической прочности его нулевая жила выполняется несущей: у нее стальной сердечник, либо она выполняется из сплава алюминия повышенной прочности. Все проводники маркируются продольными цветными полосами, что облегчает их монтаж.

Существует несколько основных типов самонесущих изолированных проводов. Рассмотрим подробнее конструктивные особенности, и для каких целей их применяют.

СИП-1 (СИП-1А)

Нулевая жила не имеет изоляции. Вокруг нее скручиваются фазные проводники, имеющие термопластичную полиэтиленовую изоляцию, стойкую к действию ультрафиолета – светостабилизированный термопластичный полиэтилен. У СИП-1А нулевая жила выполняется изолированной.

СИП-2 (СИП-2А)

Отличается от СИП-1 тем, что изоляция выполняется из термостабилизированного сшитого полиэтилена. Несущая жила СИП-2А, в отличие от СИП-1, изолирована. В итоге он выдерживает длительный нагрев до 90˚С (СИП-1 — только 70˚С).

СИП-1 и СИП-2 применяются в основном для магистральных ВЛ-0,4кВ, крепление к опорам осуществляется при помощи несущей жилы. Провод СИП-1 нельзя прокладывать по фасадам зданий, потому что на неизолированной несущей жиле возможно появление электрического потенциала.

При монтаже радиус изгиба СИП-2 должен быть не более 10 наружных диаметров провода, иначе изоляция потом может лопнуть.

Это одножильный провод, имеющий изоляцию из сшитого полиэтилена и сталеалюминиевую жилу. Применяется для линий электропередач с напряжением выше 1000 В. Все остальные марки СИП применяются только для линий электроснабжения и освещения напряжением до 1000 В.

Все провода, входящие в его состав, являются несущими. Они имеют одинаковое сечение и равную механическую прочность.

Применяется для вводов в дом, а также при прокладке по стенам зданий. Для питающих линий и уличного освещения применять его нельзя.

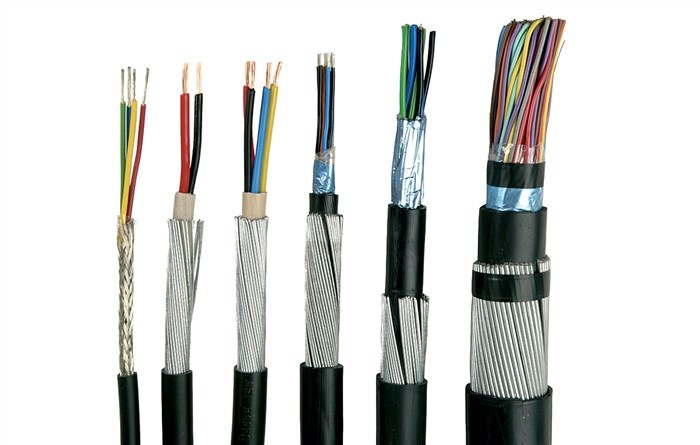

Виды проводов в обмотке

Электрическая проводка вне помещений

От воздушной линии электропередач к дому

Рассматриваем варианты подключений к линиям с рабочим напряжением только 220 и 380 В!

Оптимальным вариантом подключения дома к линии электропередач по воздуху является самонесущий изолированный провод – СИП. Обращаем ваше внимание: Провод СИП прокладывается только по воздуху! Для ввода в дом, прокладки по стенам используйте другие типы кабеля.

Если вам нужно проложить кабель по стене или по крыше, используйте АВВГ (алюминиевый), ВВГ (медный) или КГ (медный). Изоляция этих кабелей не боится воздействия солнечных лучей и выдерживает низкие температуры. Если нужен гибкий кабель, то это только КГ. Если это не принципиально, то можно использовать и ВВГ, и АВВГ, которые изготавливаются с однопроволочной жилой.

Какой Кабель Использовать Для Проводки на Улице Для частного дома

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Какой кабель хороший для проводки: советы электриков. Для основной разводки от распределительного щитка до монтажной коробки, где проводам задается направление, рекомендуется ставить сечение 2,5 мм. Спрашивайте, я на связи!

Некоторые рекомендации по подбору кабеля

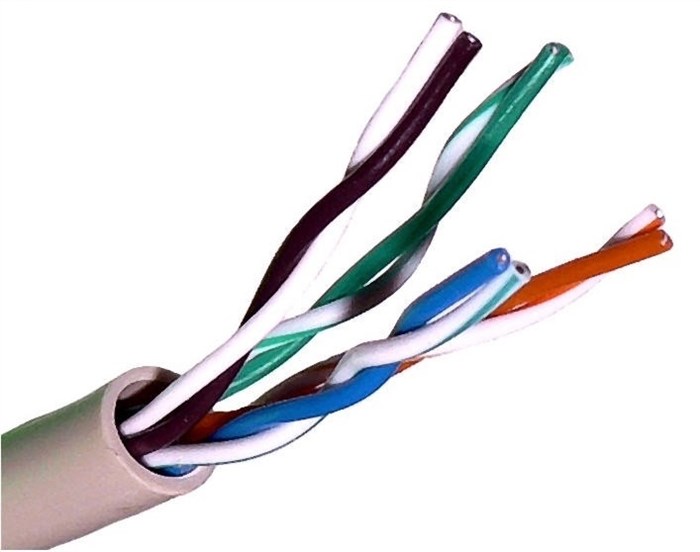

Компьютерные сети

Для подключения телевизионных и спутниковых антенн, видеонаблюдения, используются коаксиальные кабели.

Из импортных наиболее популярными в нашей стране являются кабели Cavel итальянской компании ITALIANA CONDUTTORI. Это SAT 703, DG 113 и более дешевый SAT 50M для прокладки внутри помещений, а так же DG 125 и SAT703-2G для улицы.

Вполне качественные кабели выпускает российская промышленность. Это, например, РК-75-4,8-318 (для внутренних работ) или РК-75-4,8-312 (в полиэтиленовой изоляции, для улицы). Подходят они и для подключения спутникового телевидения.

Мы не рекомендуем использовать кабели китайского производства. Их качество не стабильно, а низкая цена объясняется экономией на материалах: изоляция тонкая, центральная жила маленького сечения или не медная, а стальная омеднённая. Качественная китайская продукция тоже есть на рынке, но она достаточно дорогая.

Какой кабель не стоит использовать.

Если вам нужно подключить 1 лампочку 60 Вт, не важно, каким кабелем это делать, а если вы собираетесь делать проводку в деревянном доме стоимостью 1 000 000 руб., наверное, имеет смысл купить нормальный кабель. Сэкономив, вы рискуете потерять не только имущество, но и жизнь. Мы рекомендуем покупать кабель только у компаний, профессионально этим занимающихся.

Какой Кабель Использовать Для Проводки на Улице Для частного дома

Какие типы кабелей используются для бытовой проводки?

Подбор типов кабеля выполняется по критериям их надежности и долговечности. Также, если планируется монтаж проводки скрытого типа, то важно учесть допустимое значение пробоя изоляции. Для электропитания бытовых потребителей используются марки кабеля с медными жилами, которые себя отлично зарекомендовали по высоким техническим характеристикам – это ВВГ и NYM.

Кабель ВВГ считается в настоящее время весьма популярным, он применяется в проводниках с напряжением до 1000 В, имеет диапазон рабочей температуры от -50°C до +50°C, невосприимчив к повышенной влажности, имеется защита от воспламенения.

Кабель NYM с сечением жил от 1,5 до 16 мм². Он имеет рабочую температуру от -40°C до +70°C, является влагостойким и огнестойким. Правда, не защищён от УФ-лучей. Изделие применяется в проводниках с напряжением до 660 В.

Чтобы правильно подобрать необходимый кабель, важно изучать его маркировку. На черной оболочке кабеля обычно указываются: марка изделия и название производителя, площадь сечения, также соответствие ГОСТ. В названии кабеля первая цифра должна обозначать количество жил, вторая – сечение, а третья – расчетное напряжение сети.

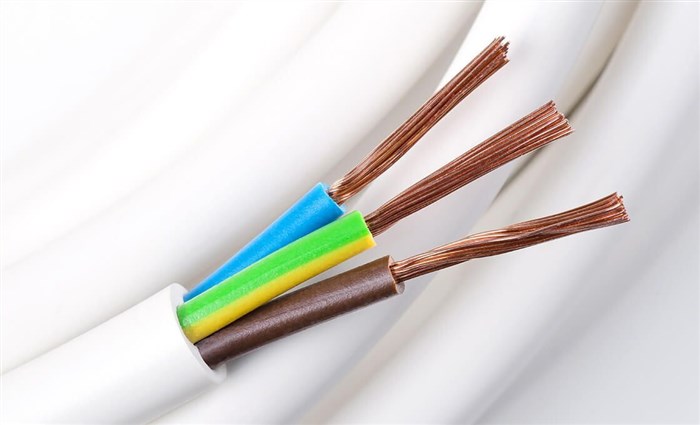

Кабель для проводки картинка

Вид нагрузки Суммарная мощность нагрузки Сечение провода Автоматический выключатель
Освещение до 2,2 кВт 1,5 мм² до 10 А
Группа розеток до 3,5 кВт 2,5 мм² до 16 А
Силовой потребитель (электроплита, бойлер, кондиционер) от 3,5 кВт от 2,5 мм² и выше от 25 А
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Какой кабель использовать для проводки в квартире и доме: марка, сечение, негорючий Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Спрашивайте, я на связи!

Кабель для освещения: марка и сечение провода для подключения лампочки, люстры

Цвет изоляции кабеля

Кроме того, при прокладке кабеля и его соединения с потребителями важно понимать его цветовую маркировку изоляции. Обычно все жилы для фазного, нулевого и заземляющего соединения имеют свою расцветку, которую требуется соблюсти при соединении. Обычно заземление красится в желто-зеленый цвет, а вот фазные жилы могут отличаться расцветкой.

Чтобы в доме сделать безопасную электропроводку на долгие годы, потребуется хороший кабель. А еще важно, чтобы по этим проводам во все комнаты и помещения поступало качественное сетевое напряжение. Если с этим имеются проблемы, то в этом случае стабилизатор напряжения будет отличным защитником ваших потребителей от негативного воздействия нестабильного напряжения в сети.

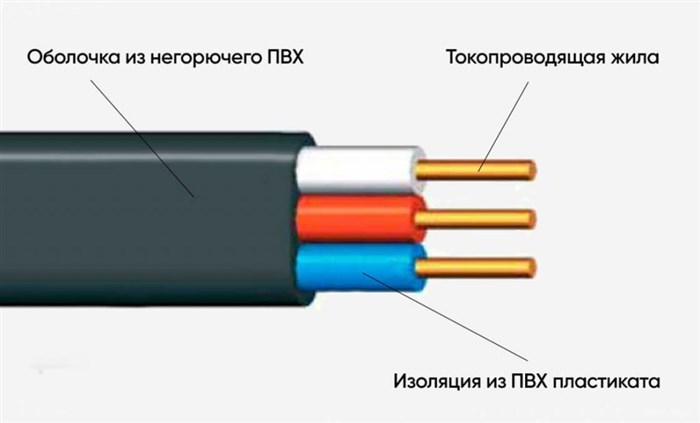

Строение кабеля картинка
