Как правильно сделать проводку в гараже своими руками, схема и монтаж

Наличие «правильной» проводки, скрытой в стенах гаража, определяет степень надежности здания с точки зрения электробезопасности, удобства использования розеток и выключателей. Выполнить устройство магистральной системы самостоятельно или воспользоваться услугами профессиональных электриков – мнения расходятся. Ответ на этот вопрос будет далее по тексту.

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер). Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком.

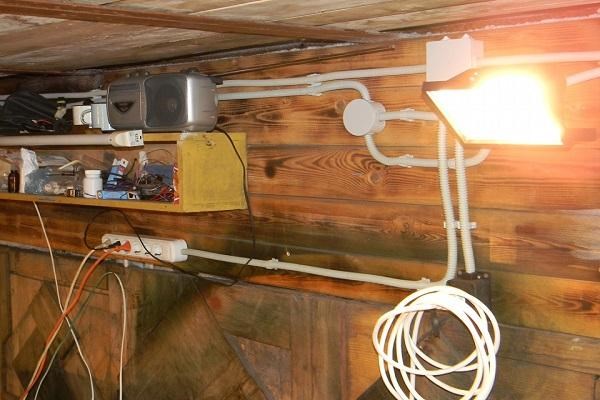

магнитофон на полке

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

Прокладка – скрытая или в рукаве. Еще лучше, если напряжение в «подземной» части будет пониженное, 36 Вольт: это повысит безопасность работающих.

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

Электропроводка в гараже своими руками: схемы, фото, видео, пошаговая инструкция
На запитывающем щите, кабель берется с автомата необходимого номинала, а в гараже подключается на вводной автомат гаражного щитка.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Проводка в гараже. Способы монтажа. Схема и материалы Что бы упростить и удешевить процесс, некоторые прокладывают простой ВВГ кабель в ПНД трубе, которую необходимо закапывать на глубину не менее 70 сантиметров. Спрашивайте, я на связи!

Проводка в гараже: как правильно сделать своими руками, схема и монтаж

Выбор проводов и кабелей по мощности нагрузок

Один из главных принципов организации электроснабжения заключается в правильном подборе сечения, типа изоляции и материала силового кабеля. Для этого существуют стандартные диаметры и соответствующие им величины мощностей, токовой нагрузки. Например, для 500 Ватт и тока в 2,17 Ампер достаточно медного провода в 0,43 квадратных миллиметра (0,62 алюминиевого).

Использование для освещения низковольтных светильников позволяет уменьшить расход энергии, повысить безопасность. Большинство современных точечных светильников созданы по LED технологии, обладают повышенной яркостью при минимальном энергопотреблении, рассчитаны на 12-вольтное питание.

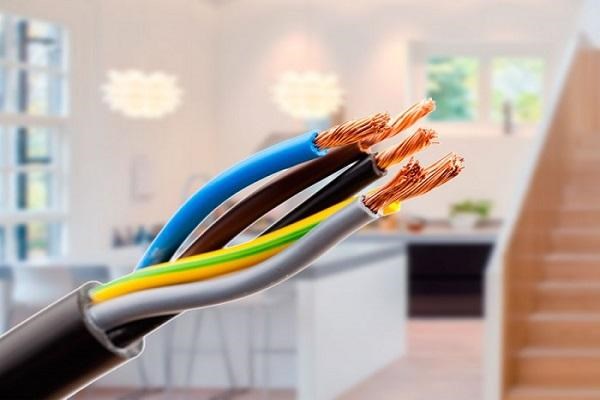

медный кабель

Если нет возможности (способности) выполнить необходимые расчеты, обращаются к электрикам. Но наугад, вслепую выбирать количество, сечение кабеля нельзя. Строго по размеру токовой нагрузки устанавливают автоматические выключатели. Лучше, чтобы они были немного с запасом, чем с недобором.

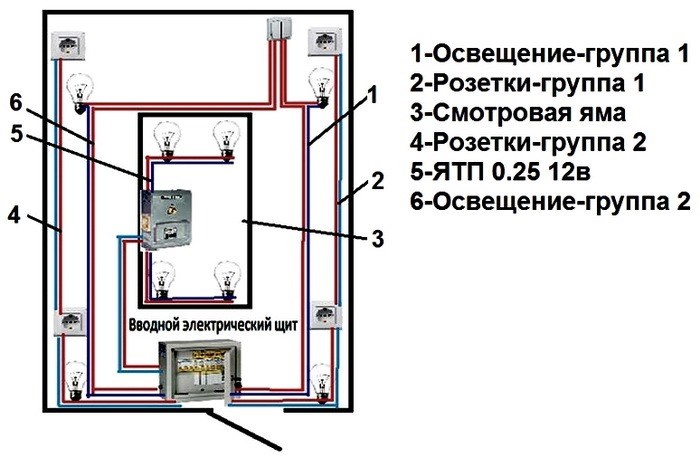

Проводка в гараже с ямой

Skhema 2

Для групп освещения применяют выключатель двойного типа.

Чтобы создать схему лучше применить для этого план гаража, который выполнен по точным размерам. Это удобно для разработки правильной схемы электропроводки.

Материалы

Переходим к расчету необходимых материалов. Для этого считаем длину кабеля. Проводка в гараже будет наружная и внутренняя. При расчете это нужно учесть. Для наружного кабеля лучше применить кабель с медными жилами сечением более 10 мм 2 .

Длину кабеля выбирают также с запасом, потому что во время монтажа возможны разрезания проводов на части для разных участков цепи.

Нет смысла делать в гараже менее двух розеток. Из них одна для переносного ремонтного удлинителя, вторая для других нужд. Две розетки – это минимальное количество, но лучше установить розеток больше, так как лишними они не будут и вполне пригодятся для подключения разных потребителей электричества.

Выключателей также необходимо иметь минимум два. Для смотровой ямы должен быть отдельный выключатель, второй для основного света. Если есть такая необходимость, то можно добавить количество выключателей.

Светильники заслуживают отдельного внимания. Сегодня очень популярны светильники на светодиодах, а также с люминесцентными лампами. Светодиодные светильники долго служат, имеют малый расход энергии, однако имеют довольно высокую стоимость.

Для открытого монтажа проводники определяют количество гофр, кабель-каналов, крепежных элементов. Скрытая в стены проводка в гараже не рекомендуется, потому что это более трудоемкая работа, а особый интерьер в гараже не требуется, наружный монтаж проводов его не испортит. После расчета и приобретения материалов можно переходить непосредственно к делу.

Монтаж
Проводка в гараже разделяется на три этапа:

Каждый этап рассмотрим в деталях, чтобы знать, как сделать эту работу своими руками.

Подготовка
  • Сначала нарезаем кабель и готовим стены к прокладке. Кабель нужно резать с запасом 10 см для каждого куска.
  • Размечаем стены по подготовленной схеме. Удобно для разметки стен применять специальный разметочный шнур, так как это создает удобство и простоту работы. Шнур фиксируют в начальной точке, далее протягивают его до конца линии, либо до разветвления.

Шнур окрашен специальным красителем. Чтобы на стене осталась окрашенная линия, шнур натягивают вдоль стены, резко отпускают один конец шнура. Окрашенная линия на стене готова. Она и является разметкой.

Электропроводка в гараже своими руками: схема, фото, пошаговая инструкция
Если предстоит прокладка проводов в металлическом или деревянном гараже, то линию прокладывают открытым способом, который намного удобнее и проще, так как не нужно долбить стены, если вам понадобилось подключить новую дополнительную розетку.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Схема электропроводки в гараже: идеи для самостоятельной прокладки однофазной сети (120 фото) Такая технология установки электропроводки в гараже своим руками позволяет добиться качественного уровня работы и безопасности. Спрашивайте, я на связи!

Проводка в гараже: разводка, схема подключения, электрощиток, заземление, как сделать и провести электричество, монтаж электропроводки своими руками, нормы СНиП, фото

  • Провода по стенам необходимо прокладывать горизонтально и вертикально. Изгибы проводов производить только на 90 градусов.
  • Для создания безопасности от повреждений линию проводов располагать на расстоянии более 15 см от потолка и отопительных труб, если они имеются.
  • Выключатель располагают в 15 см от двери и в 1,5 метрах от пола.
  • Розетки устанавливаются на расстоянии 0,6 м от пола, из расчета на 6 м² одну розетку, или на каждые 4 метра.
  • Распределительные коробки располагают на расстоянии 20 см от потолка.
  • В ремонтной яме и подвале, который находится в гараже, установка розеток, а также выключателей запрещена по причине повышенной влажности в этих помещениях.
  • На лампы освещения, а также розетки устанавливают приборы защитного отключения, автоматы. При необходимости ремонта розеток отключают ее питание автоматом и при работающем освещении производят ремонт.
  • Для освещения ремонтной ямы применяют низковольтные светильники на 12 вольт. Для таких целей в щитке должен быть понижающий трансформатор.
  • Оптимальным решением будет установка в гараже трехфазной сети питания, так как однофазная сеть выдерживает не все нагрузки современных устройств и электроустановок. Если это для вас невозможно, то необходимо сделать правильный выбор сечения кабеля, который бы выдержал нагрузку мощных электрических устройств.
