Резистивный нагревательный кабель
Если используется двухжильный провод, то наличие второго проводника обеспечивает замкнутость цепи тока, поэтому только один конец помещается в коробку, а на втором смонтирована заглушка.
- обе жилы помещаются в изоляционный материал, например, силиконовую резину;
- объединены два провода стекловолокном;
- для заземления используется проводник из луженой меди;
- от локального перегрева жилы защищает алюминиевая фольга;
- вся конструкция помещена во внешнюю оболочку, выполненную из поливинилхлорида.
Одножильный кабель имеет одно существенное преимущество – цена, а двужильный стоит на 20% дороже. Двухжильный просто укладывать под стяжку – можно использовать любой удобный способ, без необходимости возврата второго конца в коробку.
Резистивный провод при подключении к электросети постоянно выделяет тепло – в этом его основной недостаток. Поскольку, если тепловой энергии перекрыть выход, она поспособствует перегреванию провода и возникнет замыкание. Нельзя укладывать такие провода в тех местах, где планируется расставить мебель.
Электрический теплый пол под плитку — особенности монтажа, полезные советы
- Во-первых, следует определиться, основное ли это будет отопление в помещении или вспомогательное. Если основное, то нужно обеспечить мощность в 150 Вт и выше, а когда теплый пол будет лишь дополнительной системой – хватит и 110 Вт.
- Во-вторых, в расчет берется степень утепления пола – если это квартира первого этажа, то нужно обеспечить 140–150 Вт, даже при дополнительном обогреве. На балконе или лоджии следует установить более мощные элементы – до 180 Вт.
- В-третьих, определение отапливаемой площади – это примерно 70% пола, при этом учитывается расположение мебели (под ней провод не укладывается).
Наиболее распространенные марки нагревательных кабелей и их характеристики
На российском рынке представлены как отечественные производители электрических кабелей для теплого пола под стяжку, так и импортные.
Для электрического теплого пола необходимо обеспечить идеально ровную поверхность чернового основания, поскольку в пустотах может оказаться воздух, который приведет к перегоранию резистивного элемента. На черновой пол рекомендуется тонкая стяжка от 3 до 5 см.
Используются как рулонные утеплители, так и плиты. Одно условие – нельзя допускать щелей меду полотнами. Если теплый пол оборудуется в ванной комнате или на кухне, следует использовать гидроизоляционные материалы. Они будут препятствовать проникновению нежелательной влаги.
Чаще всего используется толстая полиэтиленовая пленка. Следующий этап – монтаж нагревательных элементов. Он может осуществляться на специальную монтажную ленту, которая имеет крепежи для кабеля. Заменить ее можно арматурной сеткой, ячейки которой не превышают 1,5 см.

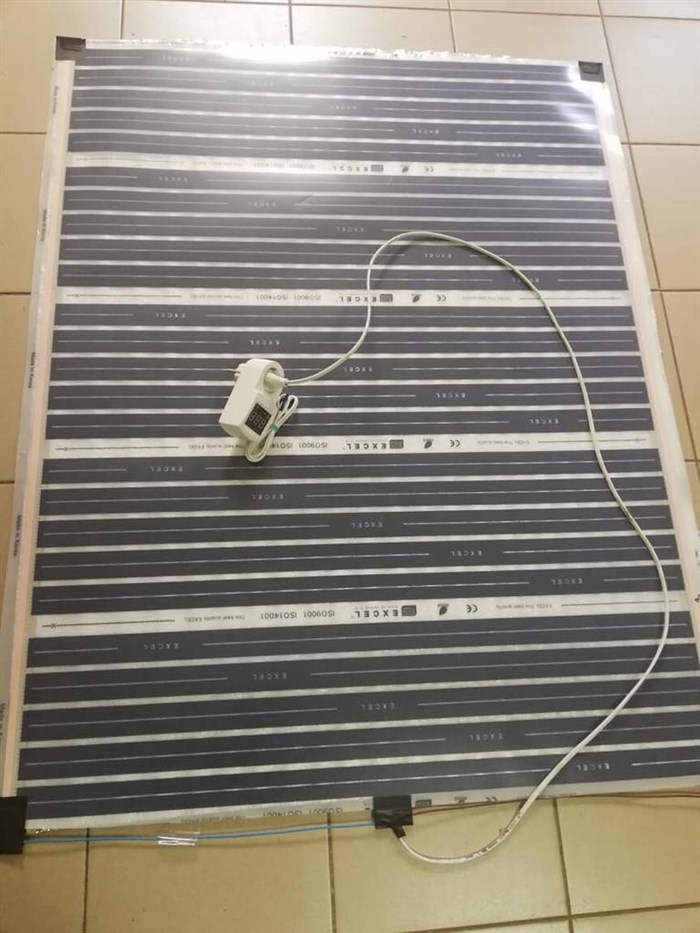

Подключение пленочного инфракрасного теплого пола к термостату своими руками

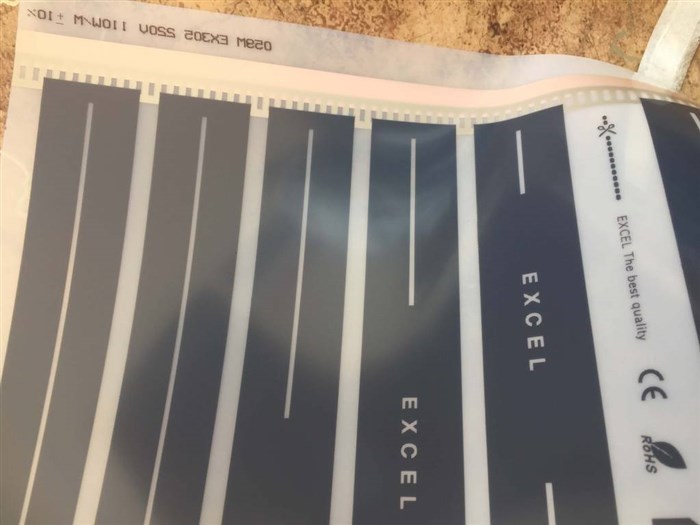

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.
Схема подключения электрического теплого пола:
- Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
- Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
- Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
- Зажать клеммы плоскогубцами.
- Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
- Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
- Изолировать клеммы битумным скотчем.
- Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
- Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
- Подключить провод термодатчика к термостату.
- Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
- Проверить работу системы.
- Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д. И получается теплый пол под ламинатом или линолеумом.
Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

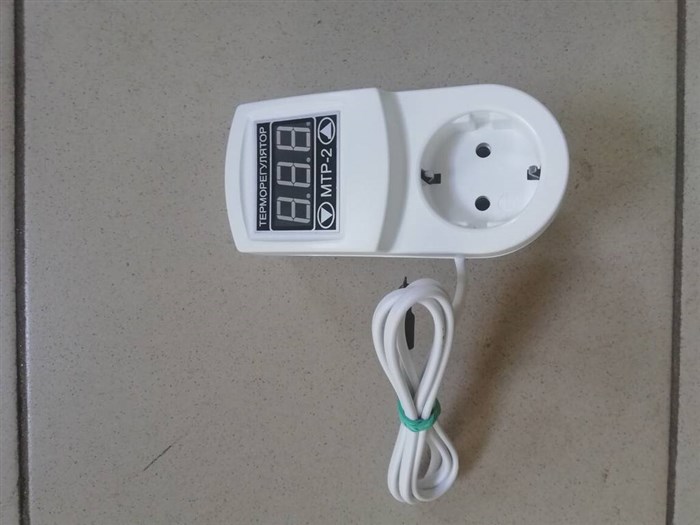

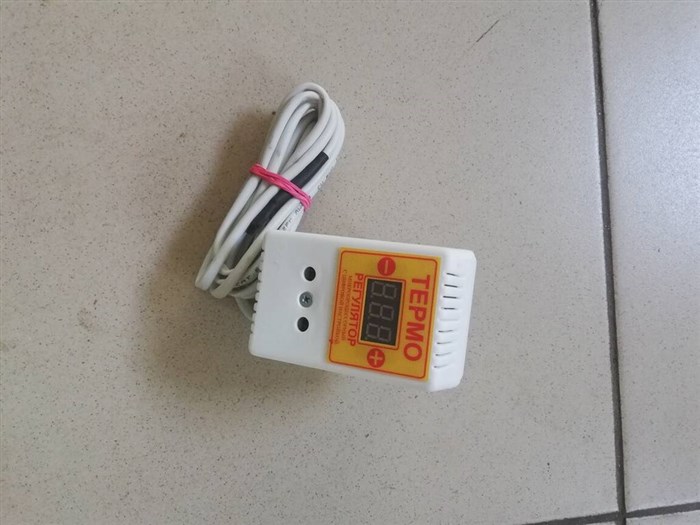

Как подключить электрический теплый пол к терморегулятору: монтаж и настройка
- Поддержание заданной температуры в автоматическом режиме;
- Нагрев пола в определенные временные промежутки;
- Экономия электроэнергии;
- Поддержание комфортной температуры круглосуточно.
Подключение стрежневого теплого пола своими руками
- Разложить каждый мат параллельно друг другу.
- Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
- Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
- Подключить провод первого мата к терморегулятору.
- Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
- Подключить датчик к терморегулятору.
- Проверить работоспособность системы.
- Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.
Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.
В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.
Частые вопросы
Для этого надо рассмотреть технические характеристики кабеля. Если он средней или малой мощности, можно укладывать его в плиточный клей. Однако, для мощных нагревателей необходим слой стяжки не менее 5 см.
Эти нагреватели между собой различаются только мощностью. Поэтому, использовать можно любой тип, главное — не ошибиться с выбором толщины слоя стяжки.
Наибольшей популярностью пользуется обычная песчано-цементная смесь. Однако, есть и более эффективный материал — термобетон. Он пока не столь распространен, но рабочие показатели у таких стяжек заметно выше.
Нет, система теплого пола под плитку может работать не в постоянном режиме, а лишь периодически. Стяжка выступает в роли аккумулятора тепла и остывает довольно медленно. Остается лишь настроить диапазон температур, в котором будет включаться и отключаться нагрев.
