Какой нужно ставить автомат на счетчик: 16 или 25 ампер?

С учётом мощности используемых электроприборов в доме не любой автоматический выключатель способен выдержать нагрузки. Тем, у кого стоит автомат на вводе 16 ампер, приходится туго, ведь нельзя одновременно включить электропечь, стиральную машинку и водонагреватель.

Соответственно возникает вопрос — можно ли поменять автомат на более мощный? При этом нужно понимать, чем может грозить установка автомата большего номинала, да и вообще, разрешено ли это делать.

Давайте разбираться, какой же именно нужно ставить автомат на счетчик, чтобы хватило, да еще и с запасом.

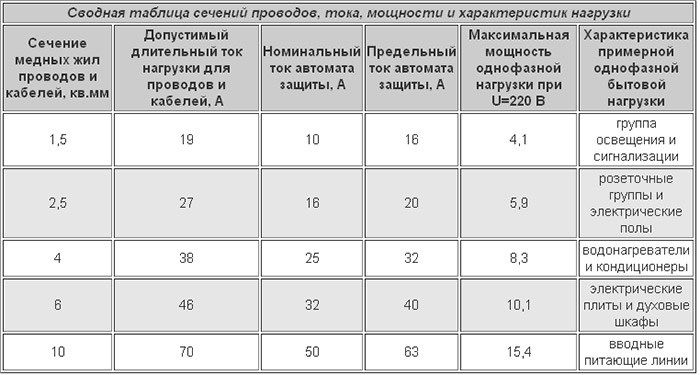

сводная таблица

Какой нужно ставить автомат на счетчик: 16 или 25 ампер?
Работоспособность устройств и безопасность электрической сети в жилом доме или квартире напрямую зависит от правильного выбора автоматических выключателей, в том числе вводного устройства. Чтобы рассчитать номинал вводного автомата нужно обладать некоторыми электротехническими знаниями.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как развести и смонтировать проводку в гараже ⋆ Электрик Дома Однако слишком превышать расчетную мощность тоже не следует это отразится на стоимости вводного кабеля, да и вводный кабель может оказаться мощнее внутренней электропроводки, что не является разумным и безопасным. Спрашивайте, я на связи!

Вводный автомат перед счетчиком: 5 критериев выбора схема расчета для дома и квартиры по амперам и полюсам

  • Постарайтесь не использовать одновременно несколько мощных электроприборов. Нельзя включать сразу все и вместе;
  • Узнайте, можно ли вам заменить автоматический выключатель на больший по номиналу. Для этого следует обратиться в РЭС.

Какие требования предъявляют к автоматам на вводе

Автоматы на вводе устанавливаются сотрудниками энергоснабжающей компании. То есть, автомат устанавливается какого-то конкретного номинала, в зависимости от способности линии электропередач. В большинстве случаев это автоматические выключатели на 25 ампер, но могут быть большего или меньшего номинала.

Можно ли поставить автомат на вводе мощнее? В первую очередь этот вопрос нужно задать энергоснабжающей компании.

При этом нужно понимать, что автомат выбирается, в первую очередь для того, чтобы он защищал электропроводку. Тем более, если сечение проводов рассчитано именно под определённую нагрузку, а никак иначе.

Если это так, то ставить автомат большего номинала нельзя, так как в противном случае он не сработает, а проводка перегорит. Например, на вводе установлен автомат на 16 ампер, а проводка имеет сечение жил в 2,5 мм². При замене автомата на 25 ампер, и полной нагрузке, проводка может не выдержать.

В результате этого она начнёт греться и плавиться, что может привести к возникновению короткого замыкания. Поэтому важно учитывать одно правило — любой автомат подбирается в зависимости от сечения кабеля.

Простыми словами, кабель должен выдержать допустимые нагрузки, а если они будут превышены, то автомат должен защитить кабель и выключиться в такой момент.

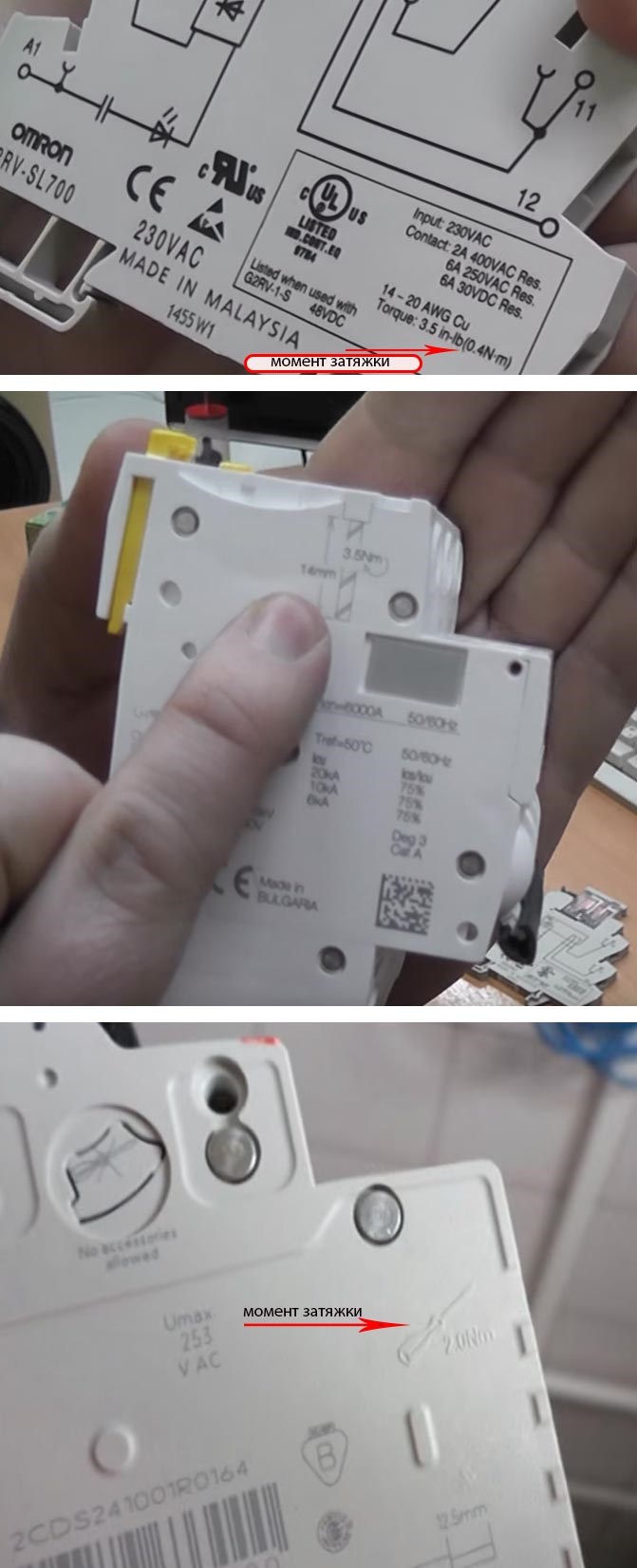

моменты затяжки винтов на корпусе автоаматов и клемм

Алгоритм расчета сечения

Есть отработанная схема для вычисления сечения вводного кабеля, которой пользуются при проектировании. Она основана на постулате о том, что диаметр сечения вводного кабеля выбирается в зависимости от предполагаемой мощности всех приборов, работающих в квартире.

На первом этапе составляется список электроприборов, которые присутствуют в квартире. Предполагается, какая техника будет приобретена в перспективе и список дополняется. Предположения, конечно, лучше делать с запасом на долгосрочное будущее в разумных пределах. Каждому из приборов ставится в соответствие приблизительная потребляемая мощность.

Можно воспользоваться таблицей, в которой ориентировочно показан список типичных домашних электроприборов и их приблизительные потребляемые мощности.

Далее подсчитывается суммарная мощность нашего списка. Прибавляется приблизительная мощность, необходимая для освещения— в зависимости от размеров квартиры, предполагаемой интенсивности освещения, предполагаемого типа осветительных приборов.

Если же выбрать кабель большего сечения, чем необходимо, то это обеспечит хороший задел на будущее (например, появление новой мощной бытовой техники) и запас на износ. Однако слишком превышать расчетную мощность тоже не следует: это отразится на стоимости вводного кабеля, да и вводный кабель может оказаться мощнее внутренней электропроводки, что не является разумным и безопасным.

Что еще необходимо

На входном кабеле нужно поставить автомат, которому будет поручено отключать электроснабжение в случае приближения тока к максимально допустимой отметке. Номинал автомата выбирается немного меньше, чем максимально допустимый ток через входной кабель: таким путем обеспечивается дополнительная степень защиты. В данном примере следует ставить автомат на 40 А.

В данной статье я расскажу вам, как правильно выбрать сечение кабеля для дома или квартиры. Если электрощит — это «сердце» нашей системы электроснабжения, то кабели, подключенные к автоматам электрощита – это «кровеносные сосуды», питающие электроэнергией наши бытовые электроприемники.

Update 01.06.2017. Привожу общую универсальную таблицу, которой сам пользуюсь для выбора номинального тока автоматов для защиты кабельных линий

Я не буду забивать вам голову заумными формулами расчетов сечения кабеля из книжек по электротехнике, чтобы вы могли правильно выбрать сечение кабеля. Всё давно уже подсчитано и сведено в таблицы.

Обратите внимание,что при разных способах монтажа электропроводки (скрытая или открытая), кабели с одинаковым сечением, имеют разные длительно-допустимые токи.

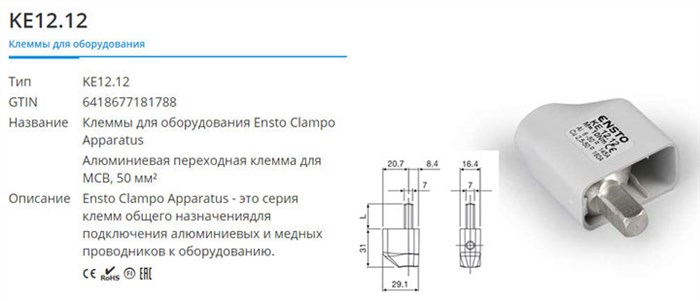

клемма переходник с алюминия на медь ensto ke12.12

Каким сечением должен быть кабель для ввода от счетчика?
При установке нескольких автоматических выключателей, устройства маркируются, с обозначением принадлежности.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Подключение СИП к автомату — как сделать ввод правильно Есть другие марки наконечников, которые с первого взгляда идеально могли бы подойти под эти нужды, но и с ними одна проблема они все рассчитаны для медных проводников. Спрашивайте, я на связи!

Автомат на счётчик: как правильно выбрать и схема подключения

  • В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
  • Для осветительной группы — сечение кабеля из меди 1,5 кв.мм;
  • Для однофазной варочной поверхности (электроплиты) — сечение кабеля 3х6 кв.мм., для трехфазной электроплиты — 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
  • Для остальных групп (духовые шкафы, бойлеры и т.д.) — по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Приведу пример, например у нас сечение кабеля 6 кв.мм.:

  • при открытом способе его длительно-допустимый ток равен 50А, следовательно автомат нужно ставить на 40А;
  • при скрытом способе его длительно-допустимый ток равен 34А, в этом случае автомат на 32А.

Предположим, мы выбирали сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к. при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.

ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.

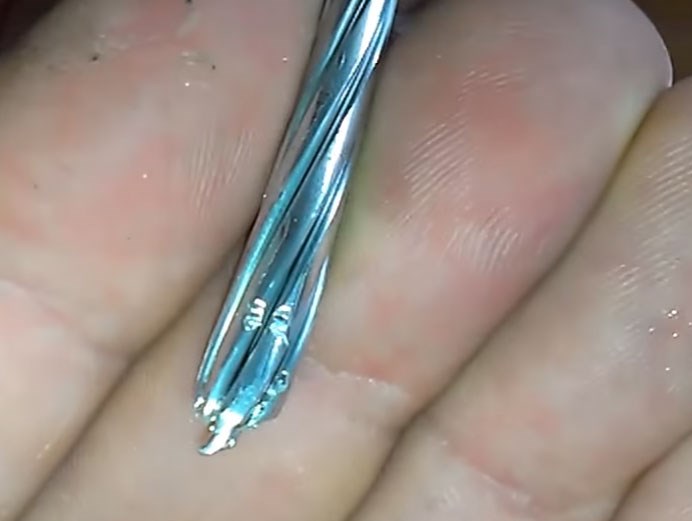

провод СИП после зажатия в автомате
