Способы соединения проводов в распределительной коробке
Способов соединения проводов в распределительных коробках, при монтаже электропроводки или просто удлинении электрических линий, достаточно много, но не все они разрешены, не все одинаково надежны. При этом, правила соединения однопроволочных проводов и многопроволочных, из-за их конструктивных отличий, различаются.
В первую очередь, выбирая способ соединения, нужно обратится к ПУЭ (Правила устройства электроустановок), основному документу, регламентирующему монтаж электропроводки.
Согласно пункту 2.1.21, из ПУЭ 7го издания:
Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.
Единственное, что я бы добавил к этому — требования ГОСТ Р 50571.15-97, в котором не рекомендуется пайка проводов при соединении, поэтому, этот способ мы рассматривать не будем. Наша задача выбрать только самые надежные и удобные способы, пайка же, по этим параметрам, не подходит.
Как расключать провода в распределительной коробке: правильное соединение проводов своими руками варианты способы и советы методы чем лучше соединить между собой инструмент для скрутки
Разрешенные способы соединения проводов
Для соединения проводов методом опрессовки используются специальные гильзы, представляющие собой полые металлические трубки, в которые помещаются жилы соединяемых проводов, а затем, с помощью ручных пресс-клещей или механического пресса опрессовываются.
Принцип этого метода соединения, заключается в механическом сжатии всех соединяемых жил, что обеспечивает необходимый электрический контакт, а так же надежность и долговечность соединения.
Наиболее эффективно опрессовка показывает себя в соединении многопроволочных проводов, для однопроволочных (моножильных) она используется достаточно редко. Чаще всего ей пользуются в случае, когда у монтажника уже есть весь необходимый инструмент и опыт работы. Кроме того, опрессовка не требует электричества и может выполнятся в тех местах, где его нет.
Монтаж электропроводки
Необходимо выбрать нужные для работы инструменты. Соответствующие работе кабели марки АВВГ (2х2,5) и ВВГ (3х2,5), крепления 8 (мм), двухклавишный выключатель, розетка, патроны и лампы. Для работы нам понадобятся следующие инструменты: молоток, кусачки, круглогубцы, плоскогубцы, резак, плоская отвертка и линейка (рулетка).
Разметка является начальной и наиболее ответственной стадией монтажа осветительной электрической установки. Цель данной стадии – определение в натуральную величину трассы электропроводки, разметка и взаимное расположение всех элементов.
Замер проводов необходимой длины и подводка к распределительной коробке. При этом все точки креплений должны соответствовать регламентированным правилам. Так как работа производится на сгораемой поверхности, перед прокладкой проводов следует проложить по этому же пути асбестовую полоску или же листовой металл. Большое внимание следует уделить сгибам проводов на поворотах.
Провода в открытых электропроводках располагают параллельно и перпендикулярно строительным и архитектурным линиям (в данном случае стенду). Провода крепятся к поверхности пластмассовыми скобами размера соответствующего размеру провода. Следует избегать пересечения проводов и кабелей, а если же оно неизбежно, то нужно усилить изоляцию в этом месте.

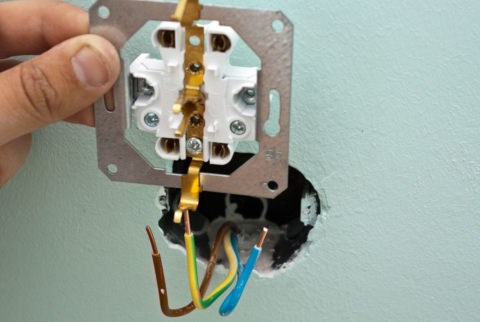

4. Подключение розеток, патронов, выключателей и соединение проводов в распределительной коробке
Контакты в патронах, розетке и выключателе должны быть надежными, во избежание короткого замыкания. Все провода приходящие в распределительную коробку должны быть взяты с запасом, заводим в коробку примерно 100 (мм) провода, снимаем оболочку, затем снимаем 5 (мм) изоляции каждой жилы (ровно столько, чтобы завести под клемму).
Условная схема соединения проводов в распределительной коробке через клеммники:

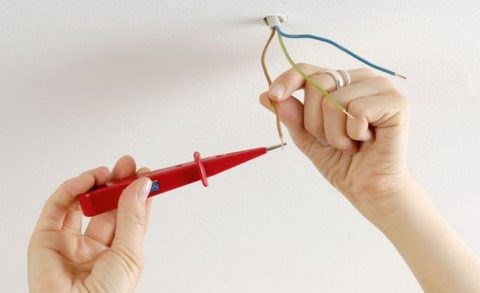

На данной схеме изображено подключение питания к электрической цепи. Для подключения нам понадобится питающий двухжильный провод. Одна жила это фаза, а вторая ноль. Через клеммник сразу подключаем к нулю обе лампы накаливания и розетку.
К фазному питающему проводу подключаем розетку и одну жилу трехжильного провода выключателя. Для данной работы мы использовали двухклавишный выключатель, с одной клавиши должна загореться одна лампочка, а с другой вторая. Второй провод подключаем к первой клавише, а третий ко второй клавише.
В распределительной коробке выполнено соединение нулей от двух патронов и розетки. Подведен питающий провод: фаза – провод красного цвета; ноль – провод синего цвета.
Выполнено соединение для подключения от одной клавиши выключателя к патрону и от другой клавиши – ко второму патрону.
5. Проверка работоспособности электрического оборудования
Схема работает исправно, двухполюсной выключатель, как и было задумано с одной клавиши включает одну лампу, с другой — вторую. Значит соединение проводов в распределительной коробке осуществлено верно.
Соединение проводов в коробе: обзор способов
Клеммники wago как пользоваться
Как правило чаще всего клеммы wago используют при сборке распределительных коробок на световые группы.
Они пригодны для подключения как одножильных проводов, так и многожильных.
Хочется отметить, что на отечественном рынке представлены различные серии клемм wago. Обусловлено это тем, что они предназначаются к различным типам соединений.
Подразделяются они на 2 отдельные группы: одноразовые ваги и многоразовые.
Их различие понятно из названия. Одноразовые – не позволяют вынуть вставленный в них провод. Многоразовые – их можно использовать несколько раз. И провод из них легко вытаскивается, путем поднятия зажимного рычага.
Далее в статье я наглядно покажу как использовать ваго каждый из этих типов.
Клеммы Wago серии 222 предназначены для повторного многоразового применения. Фиксация провода внутри происходит путем опускания вниз специального зажима оранжевого цвета. Как вы видите на изображение ниже.
Этот механизм дает нам возможность множество раз переподключать схему нашей электроцепи , тестировать ее и выбирать оптимальный вариант расположения проводов и элементов электропроводке.
Для каждого провода предназначен отдельный разъем в соединительной клемме Wago.
Они различаются по количеству таких разъемов: 2 х , 3, 4, 5, 6 х проводные и другие. Т.е. они рассчитаны определенного количества проводов.
Сердцевиной механизма этих клемм, благодаря которому провод надежно зафиксирован – плоско-пружинный механизм. Он рассчитан на использование проводов сечением до 4,0 мм2
Для того, что применить клеммники ваго , нам нужно очистить провод от изоляции на 0,8-1 см, взвести зажимной рычажок вверх, всунуть провод в отверстие и вернуть рычажок в начальное горизонтальное положение, т.е. опустить его.
