Как правильно соединить провода клеммниками?
Вот о клеммниках, как об оптимальном, быстром и очень простом способе соединения проводов в монтажных коробках, в этой статье и пойдет речь. По одному из определений клеммы (клеммники) – это электромонтажное изделие для соединения проводов, представляющее собой пару (или больше) металлических контактов с узлами крепления к ним проводов в диэлектрическом корпусе.
Клеммники Wago — одни из самых применяемых соединительных изделий, разновидностей их очень много. При электромонтаже квартирной проводки и подключения маломощных устройств массово применяются в основном клеммы серий 773, 221, 222.

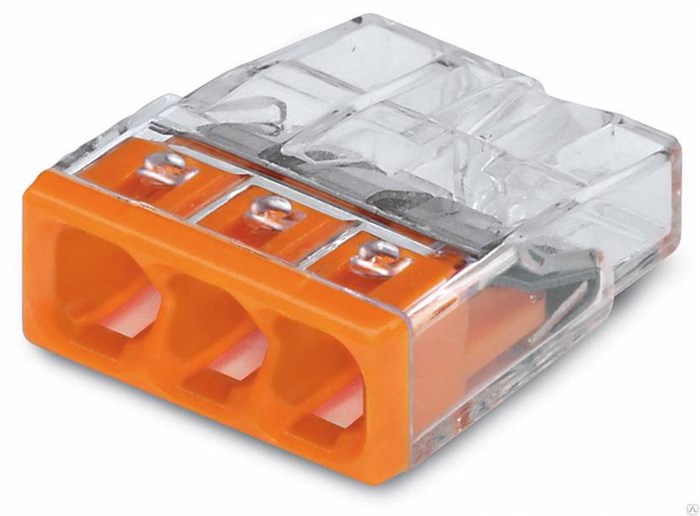

Для монтажа провода достаточно зачистить концы проводов от изоляции на длину от 10 до 13 мм и вставить до упора в клемму, в которой произойдет автоматическое поджатие провода к контактной пластине. При этом правильное расположение провода в зажиме легко контролируется за счет прозрачного изоляционного корпуса.
Клеммы Wago серии 221/222 имеют схожую между собой систему пружинного контактного соединения многоразового применения CAGE CLAMP. При воздействии (надавливании) рычагом клеммы на верхнюю часть пружины происходит ее сжатие, а «окно», прижимающее проводник к медной шинке, смещается и освобождает пространство для подключения или извлечения провода.
Производитель Wago также допускает подключение посредством своих клемм алюминиевых проводников сечением от 1 мм2 до 4 мм2 при условии использования специальной фирменной пасты «Alu-Plus», которая наносится на очищенную от изоляции поверхность проводника, либо прямо в зажим. Паста создает оксидную пленку и предотвращает окисление в точке зажима.
Если Вам понравился этот материал, поделитесь им в социальных сетях!
А для того, чтобы не пропустить выход новых статей, ставьте «лайк» и подписывайтесь на наш канал: Кабель.РФ: всё об электрике .
Как соединить провода грамотно? Коротко и ясно о клеммах Wago! |: всё об электрике | Яндекс Дзен
Почему нужно использовать проводные клеммы WAGO
Скрутки с пайкой такой возможности не имеют. Благодаря этому мы можем многократно изменять наши электрические схемы, изменять маршрут прокладки проводов без необходимости отрезать старые соединения, что приводит к уменьшению расхода длины проводов.
Еще одни плюсом использования проводных соединительных клемм Wago будет то, что нам не нужен какой-то специальный дорогостоящий инструмент для них.
Единственное я бы советовал приобрести специальное устройство для быстрой зачистки проводов от изоляции. Но можно обойтись и без него и зачищать по-старинке – ножичком.
После того как мы зачистили концы проводов, мы просто вставляем его в клеммник Ваго и защелкиваем его. Вот и вся процедура – очень легко и просто!
Еще одно важное преимущество клемм Wago с рычажком заключается в том, что они дают возможностью надежно соединять провода из различных материалов, а также различного сечения между собой.
Дело в том, что просто соединять алюминиевый провод с медным – категорически нельзя, т.к. это приведет к окислению и разрушение контакта в дальнейшем.
При использовании зажима ваго мы избавлены от этой головной боли и смело можем соединять медь и алюминий через клеммники ваго .
Так же хочется сказать про то, что благодаря им мы экономим место в распределительной коробке, при это получаем аккуратные и надежные контакты.
Способы соединения проводов: пайка, сварка, клеммы, зажимы
Клеммники wago как пользоваться
Как правило чаще всего клеммы wago используют при сборке распределительных коробок на световые группы.
Они пригодны для подключения как одножильных проводов, так и многожильных.
Хочется отметить, что на отечественном рынке представлены различные серии клемм wago. Обусловлено это тем, что они предназначаются к различным типам соединений.
Подразделяются они на 2 отдельные группы: одноразовые ваги и многоразовые.
Их различие понятно из названия. Одноразовые – не позволяют вынуть вставленный в них провод. Многоразовые – их можно использовать несколько раз. И провод из них легко вытаскивается, путем поднятия зажимного рычага.
Далее в статье я наглядно покажу как использовать ваго каждый из этих типов.
Клеммы Wago серии 222 предназначены для повторного многоразового применения. Фиксация провода внутри происходит путем опускания вниз специального зажима оранжевого цвета. Как вы видите на изображение ниже.
Этот механизм дает нам возможность множество раз переподключать схему нашей электроцепи , тестировать ее и выбирать оптимальный вариант расположения проводов и элементов электропроводке.
Для каждого провода предназначен отдельный разъем в соединительной клемме Wago.
Они различаются по количеству таких разъемов: 2 х , 3, 4, 5, 6 х проводные и другие. Т.е. они рассчитаны определенного количества проводов.
Сердцевиной механизма этих клемм, благодаря которому провод надежно зафиксирован – плоско-пружинный механизм. Он рассчитан на использование проводов сечением до 4,0 мм2
Для того, что применить клеммники ваго , нам нужно очистить провод от изоляции на 0,8-1 см, взвести зажимной рычажок вверх, всунуть провод в отверстие и вернуть рычажок в начальное горизонтальное положение, т.е. опустить его.
Соединение проводов
Артикул: 878001948
Универсальные компактные клеммы обеспечивают соединение всех типов проводников сечением от 0,14 до 4 мм2.
Артикул: 878001947
Универсальные компактные клеммы обеспечивают соединение всех типов проводников сечением от 0,14 до 4 мм2.
Артикул: 878002224
Экспресс-клеммы применяются для соединения двух медных проводников сечением 0,5-2,5 мм2 при подключении люстр или бра без использования инструмента.
Артикул: 878001949
Универсальные компактные клеммы обеспечивают соединение всех типов проводников сечением от 0,14 до 4 мм2.
Артикул: 878000638
Соединительная клемма для присоединения и ответвления одножильных или многожильных проводников сечением 0,5-2,5 мм2.
Артикул: 878002535
Универсальные компактные клеммы используются для соединения одножильных и многожильных медных проводников.
Артикул: 878002545
Медная гильза для соединения опрессовкой проводов и кабелей с медными жилами сечением проводника до 6 мм2, изготовлена из электротехнической меди.
Артикул: 878000637
Соединительная клемма для присоединения и ответвления одножильных или многожильных проводников сечением 0,5-2,5 мм2.
Видео описание
Соединение проводов с помощью клеммных колодок
Сами трубки бывают разного сечения, их подбирают по диаметру, соответственно диаметру сечения самих проводов.
Применяют клеммные колодки в самых разнообразных местах. Примером может служить способ подключения обычной люстры в квартире, подключают ее к коротким проводникам, торчащих из дыры на потолке.
Данный способ часто применяют для соединения проводов, которые перебиты и расположены в стене. Зачастую таким проводникам не хватает длины для последующего соединения другим способом.
Совет от мастера: “Колодки должны располагаться непосредственно в распределительной коробке. Расположение их внутри штукатурки строго запрещено!”
Видео описание

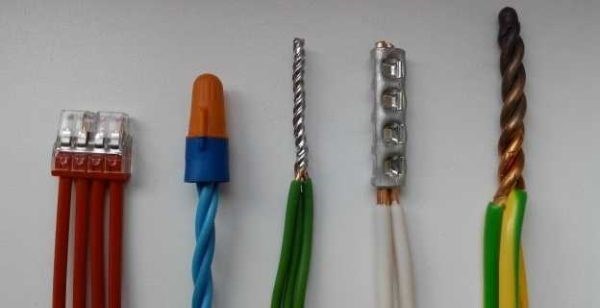

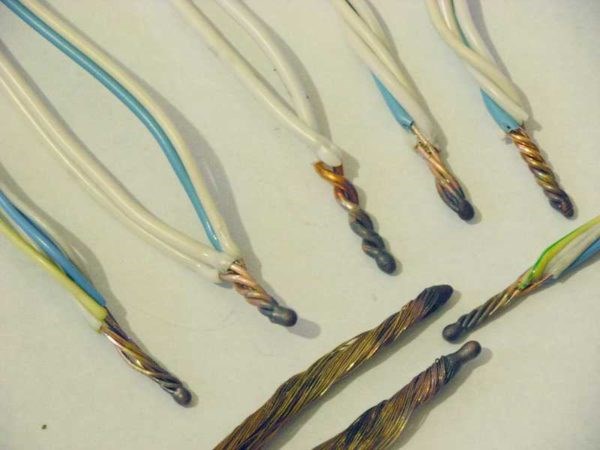

- С помощью скрутки и дальнейшей пайки или сварки.
- С помощью «орешков».
- С помощью клеммных колодок.
- С помощью пружинных клемм WAGO.
- С помощью соединения нулевиков соединительными шинами.
- С помощью болтовых соединений.
- С помощью гильзовки.
