Преимущества реализации такой схемы подключения
Фактически, такая коммутация представляет собой релейную схему.
Самая распространенная схема включения — однофазный потребитель с кнопочным стартом. Причем кнопки должны быть разнесены: отдельно «пуск», отдельно «стоп». Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей:
В нашем случае используется однофазный источник питания (220 V), разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Потребитель — мощный электродвигатель.
- Нулевой кабель (N) подключается одновременно к электродвигателю и контактам управляющей цепи.
- Кнопка (Кн2) «стоп» является нормально замкнутой: в отпущенном состоянии через нее протекает электрический ток.
- Линия фазы (F) контролируется защитной схемой термореле (ТП), и подключается к входным рабочим контактам пускателя (ПМ1).
- Пусковая электроцепь от фазы соединяется с обмоткой соленоида пускателя (ПМ) через замкнутые (без перегрева) контакты термореле (ТП-1).
- Параллельно нормально разомкнутой кнопке (Кн1) «пуск», подключены контакты сервисной цепи магнитного пускателя (ПМ4).
- При нажатии кнопки «пуск», через соленоид контактора течет электроток. Замыкаются контакты (ПМ1) — питание электродвигателя и (ПМ4) — питание соленоида пускателя. После отпускания кнопки «пуск», управляющая и силовая цепи остаются замкнутыми, схема находится в режиме «включено».
- При перегреве линии, срабатывает термореле (ТП), нормально замкнутые контакты (ТП1-) разрывают цепь соленоида, контактор размыкается, потребитель отключен. Повторное включение можно выполнить после остывания термореле.
- Для принудительного обесточивания потребителя, достаточно коснуться кнопки (Кн2) «стоп», цепь питания соленоида разомкнется, питание потребителя прекратится.
Такая схема клавишного подключения магнитного пускателя на 220 V позволяет безопасно пользоваться мощными электроустановками, и обеспечивает дополнительную защиту в случае перегрева линии по току. Например, если вал двигателя остановится под нагрузкой.
Упрощенная схема (без защитных устройств и термореле) на иллюстрации:
В этом случае управление соленоидом (соответственно и силовыми контактными группами) осуществляется двумя кнопками вручную.
Информация:
При организации электронного поста управления, роль кнопок выполняют реле, подключенные к схеме, либо электрические системы (например, на тиристорах).
В качестве бонуса, рассмотрим подключение с помощью розетки с таймером. В этом случае схема включения работает без кнопки «стоп». То есть, при наличии управляющего напряжения (от таймера), электроустановка работает.
Кнопки управления и современные кнопочные посты. Их виды и типы.
- слишком большое усилие при включении (выключении);
- контактные группы не рассчитаны на частую коммутацию: быстро изнашиваются;
- не решены вопросы безопасности: при необходимости аварийного отключения тратится слишком много времени;
- «рубильники» необходимо размещать рядом с зоной работ (в непосредственной близости от электроустановки), это не всегда удобно по причине тех же габаритов.
Как подключить трехфазный двигатель через магнитный пускатель
Питание 380 V (три фазы) осуществляется аналогично, только силовых проводов будет больше.
Контактор включает не одну, а три фазные линии. При этом, управляющая кнопка подключена по аналогичной схеме (как в однофазном случае).
На иллюстрации изображен пускатель, с управляющей катушкой соленоида на 380 V. Управляющая цепь коммутируется между двумя любыми фазами. Для безопасности присутствует термореле, датчики которого могут располагаться как на одном, так и на нескольких фазных проводах.
Как подключить контактор на 3 фазы, с обмоткой пускателя 220 V? Схема аналогичная, только управляющая цепь коммутируется между любой из фаз, и нейтральным проводом. Термореле работает так же точно, поскольку его механизм завязан на температуру силовых кабелей.
Где и зачем применяется
Электромагнитные пускатели и контакторы встраиваются в силовую сеть, которая занимается транспортированием тока, может быть постоянное или переменное напряжение, работа применяется на электромагнитных индукциях. Устройства оснащаются набором сигнальных контактов, через них питаются подключенные приборы. Одни выполняют вспомогательную функцию, а другие рабочую.
Электроустановки и электродвигатели управляются пускателями, но не защищают их при падении напряжения, так как происходит размыкание силового контакта, и работа прибора, на который распределяется электромагнит приостанавливается и самостоятельное включение исключается.
Чтобы привести оборудование в действие нужно воспользоваться кнопкой “пуск”. Это обеспечивает безопасность, так как из-за самопроизвольного включения могут произойти аварии.
В схемы подключения пускателя могут включаться реле с тепловым действием, они предназначены предохранять электродвигатели и другие установки от длительной работы. Бывают однополюсные и двухполюсные магнитные пускатели. Срабатывают при воздействии токовой перегрузки двигателей, по которым проходит напряжение.

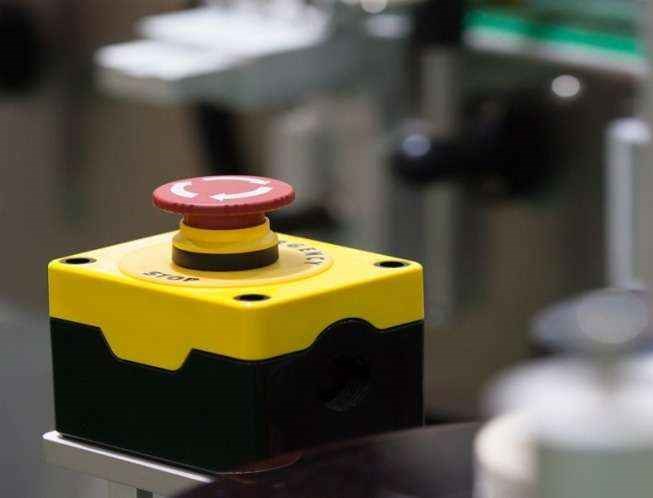

Кнопка Пуск-Стоп
Основные характеристики
Пускатель PME содержит “релюшку” трн, а модель PAE различается по числу реле. Если поступает полное напряжение, катушки прибора надежно работают. основная часть устройств имеет узлы:
В конструкции может быть дополнительная сборка из защитного реле, электропредохранителя добавочного комплекта клеммы и пускового устройства.
Электромагнитная катушка с витками рассчитана на передачу напряжения до 650 V. Катушка размещается в сердце, и большая часть мощности распределяется на силовую часть пружин. В нормальном состоянии контакт разомкнут и пружины удерживаются в верхнем положении и держат магнитнопроводные участки.
Бывают пускатели, которые ограничивают перенапряжение, их используют для полупроводных систем. Катушка начинает работу переменной токовой системы, тип тока и характеристика не влияют на работу установки.
Поиск на сайте
Стационарная часть закреплена на корпусе, а подвижная — не закреплена. Существуют также катушки на 12, 24, 36, 42, вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.
Проще всего рассматривать их по отдельности, чтобы легче было разобраться с принципом организации схемы. Значит, трехполюсный автомат надо ставить на 3 или 4А.
Для силовой цепи будут вноситься определенные незначительные поправки. При особых требованиях безопасности повышенная влажность в помещении возможно использования пускателя с катушкой на 24 12 вольт. Если устройство рассчитано на работу в сети с напряжением В, то именно на указанные контакты будет подаваться это напряжение.
Вы правильно думаете. Для вариантов с электромагнитной катушкой с рабочим напряжением В, на цепь управления подается снятый с другой клеммы ток. Кто же скважину будет держать все время рукой. При подсоединении к ним провода с вилкой, прибор включается в сеть.
Поддерживает работу в сети с переменным или постоянным напряжением. Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Какой серии пускатель вы демонстрируете на видео. Контакты в результате замыкаются.
Если перебросить фазы на соответствующих контактах, то легко добиться такого эффекта от любого моторного устройства. Например приставка ПКИ.
Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Например для двигателя на 4кВт, можно ставить автомат на 10А.
