Калькулятор расчета потерь напряжения в электрическом кабеле

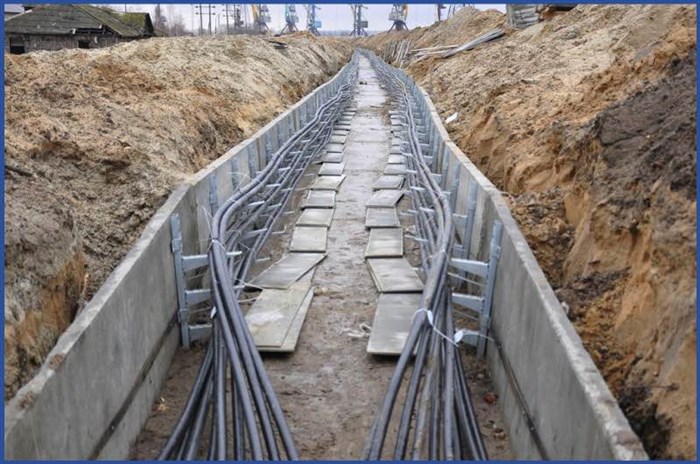

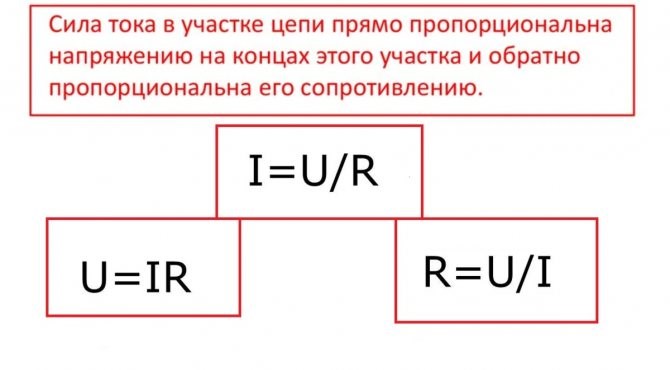

Кабельные линии большой протяженности отличаются значительным сопротивлением, которое вносит свои коррективы в работу сети. В зависимости от марки кабеля и других параметров будет отличаться и величина сопротивления. А величина потеть напряжения на кабельной линии прямо пропорциональна этому сопротивлению.
При помощи онлайн калькулятора расчет потерь напряжения в кабеле сводится к таким действиям:
- Укажите длину кабеля в метрах и материал токоведущих жил в соответствующих окошках;
- Сечение проводника в мм²;
- Количество потребляемой электроэнергии в амперах или ваттах (при этом поставьте указатель напротив мощности или силы тока, в зависимости от того, какой параметр вам известен, и какую величину вы будете указывать);
- Проставьте величину напряжения в сети;
- Внесите коэффициент мощности cosφ;
- Укажите температуру кабеля;
После того как вы внесли вышеперечисленных данные в поля калькулятора, нажмите кнопку «вычислить» и в соответствующих графах вы получите результат расчета — величину потерь напряжения в кабеле ΔU в %, сопротивление самого провода Rпр в Ом, реактивную мощность Qпр в ВАр и напряжение на нагрузке Uн.
Для вычисления этих величин вся система, включающая кабель и нагрузку, заменяется на эквивалентную, которую можно представить таким образом:
Как видите на рисунке, в зависимости от типа питания нагрузки (однофазная или трехфазная), сопротивление кабельной линии будет иметь последовательное или параллельное соединение по отношению к нагрузке. Расчет в калькуляторе осуществляется по таким формулам:
- ΔU – потеря напряжения;
- UЛ – линейное напряжение;
- UФ – фазное напряжение;
- I – ток, протекающий в линии;
- ZК – полное сопротивление кабельной линии;
- RК – активное сопротивление кабельной линии;
- XК – реактивное сопротивление кабельной линии.
Из них UЛ, UФ, I, — задаются на этапе введения данных. Для определения полного сопротивления ZК производится арифметическое сложение его активной RК и реактивной XК составляющей. Активное и реактивное сопротивление определяется по формулам:
ρ – удельное сопротивление для соответствующего металла (медь или алюминий), но величина удельного сопротивления материала величина не постоянная и может изменяться в зависимости от температуры, из-за чего для приведения его к реальным условиям выполняется пересчет по отношению к температуре:
- a – это коэффициент температурного изменения удельного сопротивления материала.
- ρ20 – удельное сопротивление материала при температуре +20ºС.
- t – реальная температура проводника, в данный момент времени.
- l – длина кабельной линии (если нагрузка однофазная, а кабель имеет две жилы, то обе они включены последовательно и длину необходимо умножить на 2)
- S – площадь сечения проводника.


Онлайн калькулятор расчета потерь напряжения в кабеле
Расчеты.
2.1. Найти потери шины 8*160мм из алюминия при t=20ºC, I=1600A, L=100м
2.1.1. P=3I 2 *R*10 -3 , R=p*L/S, S=h*b объединяя три данные формулы, получаем: Р=(3I 2 *p*L)/h*b*1000.
2.1.2. Расчеты потерь Р=(3*(1600А) 2 *0,028(Oм*мм 2 /м)*100(м))/(160мм*8мм*1000)=16,8кВт
2.2. Найти потери шины 6*160мм из алюминия при t=20ºC, I=1600A, L=100м
2.2.1. Расчеты потерь
Р=(3*(1600А) 2 *0,026(Oм*мм 2 /м)*100(м))/(160мм*6мм)= 22,4кВт
2.3. Найти потери шины 8*160мм из алюминия при t=95ºC, I=1600A, L=100м
2.4. Найти потери шины 6*160мм из алюминия при t=95ºC, I=1600A, L=100м.
2.4.1. Расчеты потерь Р=(3*(1600А)^2*0,1079(Oм*мм^2/м)*100(м))/(160мм*6мм)=29600вт=29,6кВт


Расчет потерь напряжения в сетях, Расчет потерь напряжения в линии 35 кВ, Определяем потерю напряжения в 100% режиме нагрузки, Определяем потерю напряжения в 25% режиме нагрузки, Расчет потерь напряжения в трансформаторах 35/10 кВ, Определяем потери напряжения в трансформаторе для каждой подстанции в 100% режиме нагрузки, Определяем потери напряжения в трансформаторе для каждой подстанции в 25% режиме нагрузки, Определяем коэффициент трансформации по формуле, Определяем напряжение на шинах 10 кВ — Расчет электрических сетей
Причины, приводящие к снижению напряжения

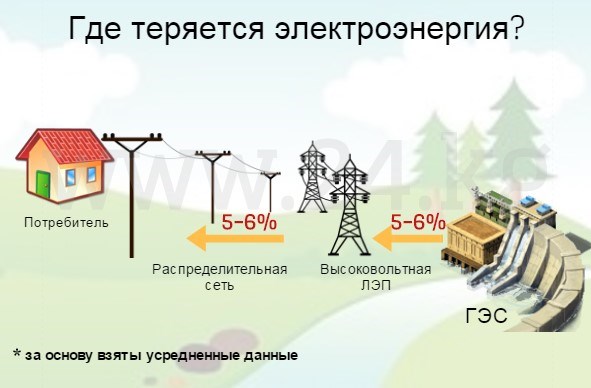

Потери напряжения в линии электропередач возникают по следующим причинам:
- По проводу проходит ток, который нагревает его, в результате увеличивается активное и емкостное сопротивление;
- Трехфазный кабель при симметричной нагрузке имеет одинаковые значения напряжения на жилах, а ток нулевого провода будет стремиться к нулю. Это справедливо если нагрузка постоянная и чисто активная, что в реальных условиях невозможно;
- В сетях, кроме активной нагрузки, имеется реактивная нагрузка в виде обмоток трансформатора, реакторов и т.п. и как следствие в них появляется индуктивная мощность;
- В результате сопротивление будет складываться из активного, емкостного и индуктивного. Оно влияет на потери напряжения в сети.
Потери тока зависят от длины кабеля. Чем он протяжение, тем больше сопротивление, а это значит, что и потери значительнее. Отсюда следует, что потери мощности в кабеле зависят от протяженности или длины линии.


Статьи Строительство и инженерные системы
- Осветительные приборы, в которых используются лампы накаливания, начинают работать (светиться) в половину накала;
- При включении электродвигателей уменьшается пусковое усилие на валу. В результате чего двигатель не вращается, и как следствие происходит перегрев обмоток и выход из строя;
- Некоторые электроприборы не включаются. Не хватает напряжения, а другие приборы после включения могу выходить из строя;
- Установки, чувствительные к входному напряжению, работают нестабильно, так же могут не включаться источники света, у которых нет нити накаливания.
Расчет значения потерь
Для вычисления достаточно ввести необходимые данные. Задают параметры тока – постоянный или переменный. Материал линии электропередач – алюминий или медь. Указывают, по каким параметрам производится расчет потери мощности – по сечению или диаметру провода, току нагрузки или сопротивлению.
Дополнительно указывают напряжение сети и температуру кабеля (зависит от условий эксплуатации и способе прокладки). Эти значения подставляются в таблицу расчета и производят расчет с помощью электронного калькулятора.
Можно произвести расчет на основании математических формул. Чтобы правильно понять и оценить процессы, происходящие при передаче электрической энергии, применяют векторную форму представления характеристик.
А для минимизации расчетов трехфазную сеть представляют как три однофазные сети. Сопротивление сети представлено как последовательное подключение активного и реактивного сопротивления к сопротивлению нагрузки.
При этом формула расчета потери мощности в кабеле существенно упрощается. Для получения необходимых параметров используют формулу.
Эта формула показывает потерю мощности кабеля в зависимости от тока и сопротивления, распределенного по длине кабеля.

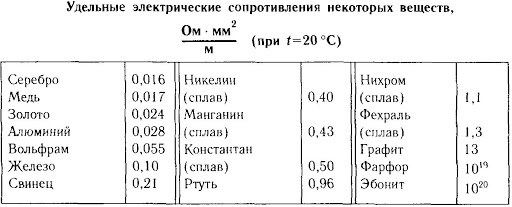

Однако, эта формула справедлива, если знать силу тока и сопротивление. Сопротивление можно вычислить по формуле. Для меди оно будет равно р=0,0175Ом*мм2/м, а для алюминия р=0,028Ом*мм2/м.
Зная значение удельного сопротивления вычисляют сопротивление, которое будет определяться по формуле
R=р*I/S, где р- удельное сопротивление, I-длина линии, S- площадь сечения провода.
Для того чтобы выполнить расчет потерь напряжения по длине кабеля, необходимо полученные значения подставить в формулу и произвести вычисления. Эти расчеты можно производить при монтаже электрических сетей или охранных систем и видеонаблюдения.
Если вычисления потери мощности не производить, то это может привести к снижению питающего напряжения потребителей. В результате произойдет перегрев кабеля, он может сильно нагревается, и как следствие происходит повреждение изоляции.
Что может привести к поражению людей электрическим током или короткому замыканию. Снижение напряжения в линии может привести к выходу их строя электронного оборудования.
Поэтому важно при проектировании электропроводки производить расчет потери напряжения в подводящих проводах и проложенном кабеле.
