Аварийное освещение — СП 52.13330.2011
Аварийное освещение
7.104 Аварийное освещение подразделяется на эвакуационное и резервное. Эвакуационное освещение подразделяется на: освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).
Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения и подключается к источнику питания, не зависимому от источника питания рабочего освещения.
7.105 Освещение путей эвакуации в помещениях или в местах производства работ вне зданий следует предусматривать по маршрутам эвакуации:
в местах изменения (перепада) уровня пола или покрытия;
на лестничных маршах, при этом каждая ступень должна быть освещена прямым светом;
в местах размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации;
в местах размещения первичных средств пожаротушения;
7.106 Для путей эвакуации шириной до 2 м горизонтальная освещенность на полу вдоль центральной линии прохода должна быть не менее 1 лк, при этом полоса шириной не менее 50 % ширины прохода, симметрично расположенная относительно центральной линии, должна иметь освещенность не менее 0,5 лк.
Примечание — Более широкие проходы можно рассматривать как сумму двухметровых полос или применять для них нормы освещения больших площадей (антипанического освещения).
Равномерность освещенности, определяемая как отношение минимальной освещенности к максимальной Емин/Емакс, должна быть не менее 1:40.
Продолжительность работы освещения путей эвакуации должна быть не менее 1 ч.
Освещение путей эвакуации должно обеспечивать 50 % нормируемой освещенности через 5 с после нарушения питания рабочего освещения, а 100 % нормируемой освещенности — через 10 с.
Индекс цветопередачи Ra применяемых источников света должен быть не менее 40.
7.107 Эвакуационное освещение зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.
Минимальная освещенность эвакуационного освещения зон повышенной опасности должна составлять 10 % нормируемой освещенности для общего рабочего освещения, но не менее 15 лк. Равномерность освещенности Емин/Емакс должна быть не менее 1:10.
Минимальная продолжительность освещения должна определяться временем, при котором существует опасность для людей.
Эвакуационное освещение зон повышенной опасности должно обеспечивать 100 %-ную нормируемую освещенность через 0,5 с после нарушения питания рабочего освещения.
Индекс цветопередачи Ra источников света, применяемых для освещения зон повышенной опасности, должен быть не менее 40.
7.108 Эвакуационное освещение больших площадей (антипаническое освещение) предусматривается в больших помещениях площадью более 60 м2 и направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.
Аварийное (освещение безопасности и эвакуационное), охранное и дежурное освещение1
Нормы аварийного освещения
- Освещенность поверхностей при запуске освещения безопасности должна быть не менее 10 люкс для ламп накаливания и не менее 15 люкс для люминесцентных аналогов.
- Эвакуационное освещение должно выдавать не менее 0.5 люкс для тесных помещений и узких коридоров. На открытых площадках и в больших помещениях допускается освещенность от 0.2 люкс.
- Согласно санитарным нормам и правилам приравниваются друг к другу такие ситуации:
- производственная площадь одного цеха более 150 кв. м;
- в здании есть помещение, где одновременно находятся более 100 человек;
- помещение, где отсутствует естественное освещение и одновременно находится от 50 до 100 человек.
- Вне зависимости от назначения все аварийное освещение должно быть подключено к резервному источнику питания и ни в коем случае не зависеть от основной электросети. Аварийное резервное освещение обоих видов обязательно должно дополнять друг друга, не зависеть одно от другого. Для этого обычно каждая сеть подключается к собственному источнику аварийного питания.
Аварийное освещение - требования и нормыЛюбое авариное освещение, естественно, нормируется. На этот счет существует более 30 (!) нормативных документов, которые так или иначе затрагивают аварийку. Как и положено в нашей необъятной, многие пункты различных документов друг друга дублируют, а некоторые — противоречат.Мнение экспертаIt-Technology, Cпециалист по электроэнергетике и электроникеЗадавайте вопросы "Специалисту по модернизации систем энергогенерации"Аварийное освещение – просто о сложном. Часть I | статьи о светотехнике, освещении и светильниках Освещение должно обеспечивать 50 нормируемой освещенности через 5 с после нарушения питания рабочего освещения, а 100 нормируемой освещенности — через 10 с. Спрашивайте, я на связи!Требования к эвакуационному освещению
- Федеральные законы, отвечающие за пожарную безопасность и общую безопасность зданий и помещений.
- Своды правил о пожарной безопасности.
- Государственные стандарты, указывающие на необходимое качество изготовления и эксплуатации различного оборудования.
- Санитарные и строительные нормы, которые изначально регламентируют проектирование пожаробезопасных объектов.
Организация аварийного освещения
Как уже было сказано выше, на производствах и в административных зданиях обязательно наличие аварийных резервных источников питания с автоматическим запуском. Есть два основных способа выполнить монтаж резервных сетей:
В небольших помещениях допускается монтаж специальных светильников и ламп, которые имеют свой собственный аккумулятор. Они продолжают гореть даже при отключении основного источника света и заново заряжаются при восстановлении работоспособности последнего.

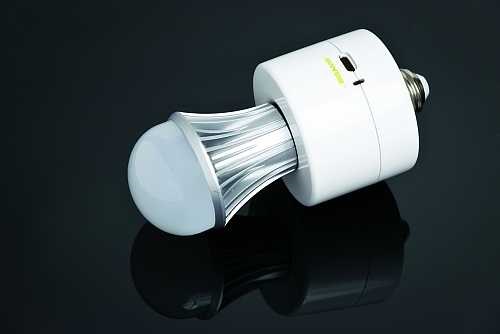

Светодиодная лампа аварийного освещения с аккумулятором
Норма П.Б.

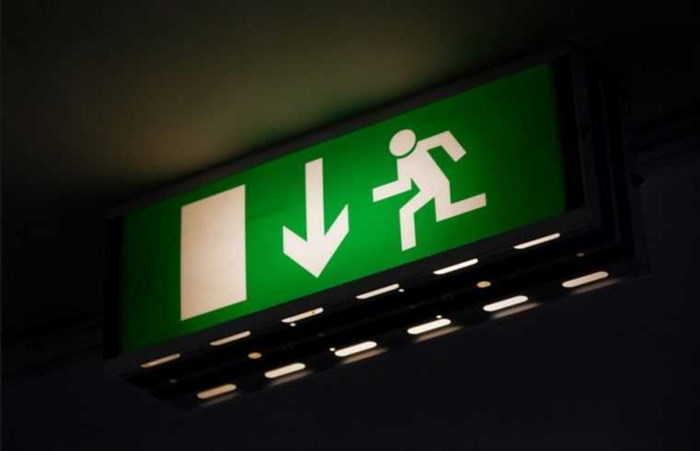

Доброго времени суток всем постоянным Читателям нашего блога и коллегам по цеху! В этой статье я разъясню порядок программирования работы табличек “ВЫХОД” или “Стрелок-указателей эвакуационного пути” от сработок системы пожарной сигнализации, то есть – режим работы световых оповещателей. Действительно, много споров идет по вопросу того как именно должны работать таблички “ВЫХОД” :
1) постоянно светиться в дежурном режиме и при тревоге?
2)постоянно светиться в дежурном режиме и при тревоге мигать?
3) в дежурном режиме находиться в выключенном состоянии и при тревоге светиться?
4) в дежурном режиме находиться в выключенном состоянии и при тревоге мигать?
5) вообще просто быть проколоченными к стене, а светятся или не светятся – по барабану?
2.7 эвакуационные знаки пожарной безопасности: Знаки пожарной безопасности, предназначенные для регулирования поведения людей при пожаре в целях обеспечения их безопасной эвакуации, в том числе световые пожарные оповещатели.
Будем считать, что с этим разобрались – световой оповещатель “ВЫХОД” – есть эвакуационный знак пожарной безопасности. Теперь смотрим это же СП3.13130.2009, пункты 5.1. и 5.2.
5.1 Эвакуационные знаки пожарной безопасности, принцип действия которых основан на работе от электрической сети, должны включаться одновременно с основными осветительными приборами рабочего освещения. В СОУЭ 5-го типа может быть предусмотрен иной порядок включения указанных эвакуационных знаков пожарной безопасности.
5.2 Световые оповещатели ・・Выход・・ в зрительных, демонстрационных, выставочных и других залах должны включаться на время пребывания в них людей.
Теперь рассмотрим вторую часть вопроса – какой режим работы световых оповещателей должен быть в ситуации “ПОЖАР”. Опять же, читаем СП3.13130-2009, пункт 3.3
1. режим работы световых оповещателей в ситуации “НОРМА” (дежурный режим) – таблички “ВЫХОД” светятся постоянным светом, в соответствии с п.5.1 СП3.13130.2009;
2. режим работы световых оповещателей в ситуации “ПОЖАР” (режим тревоги) – таблички “ВЫХОД” прерывисто мигают, в соответствии с п.3.3. СП3.13130.2009;
Мнение экспертаIt-Technology, Cпециалист по электроэнергетике и электроникеЗадавайте вопросы "Специалисту по модернизации систем энергогенерации"Проектирование аварийного освещения в соответствии стандарта EN 1838 Размещение светильников в важных помещениях здания — В лифтах, служебных помещениях, грузоподъемниках, машинных отделениях, крытых паркингах необходимо устанавливать аварийные светильники, работающие от аккумуляторного питания, чтобы люди могли продолжить работу при неисправности основного освещения. Спрашивайте, я на связи!Заключение по теме
