Штатная панель приборов – артикул и цена
Оригинальная приборка автомобиля существует в трех видах.
- первый — это вариант для дорестайлинговой машины;
- вторая панель – для рестайлинговой машины;
- а третья, — это вариант «Люкс» для рестайлинговой, который стал слабо похожим на все предыдущие торпеды.
Каждая из них содержит стандартные элементы такие, как тахометр, поэтому их функциональность не падает. Производитель – «Ителма». Кто хочет сделать тюнинг щитка приборов этот вариант для них.
Приора первого поколения

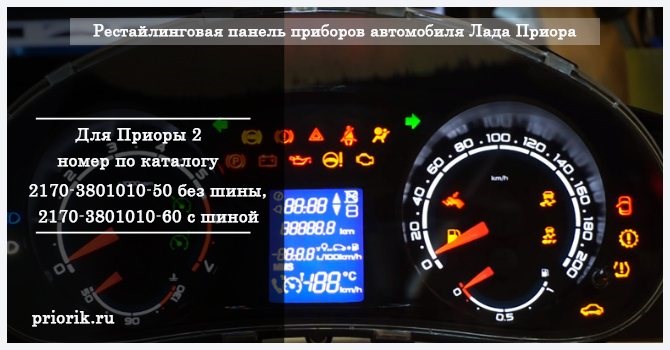

Приора 2
Для Приоры вариации «Люкс» есть еще два «подвида» — с CAN-шиной или без нее. Разные подвиды были сделаны для того, чтобы панель можно было подключить к любой машине. Каталожный номер – 2170-3801010-50 без шины, 2170-3801010-60 с шиной. Она отличительна тем, что содержит вытянутый дисплей с экраном, который может высветить навигатор.
Каталожный номер комбинации для сборки «Норма» — 21720-03801010-20. Стоимость – 6 500 рублей. Как и вариант «Люкс», получила более яркий спидометр с одометром, а температура охлаждающей жидкости вместе с указателем уровня топлива прячется снизу спидометра и одометра. База не составит маршрут на дисплее, но покажет всю информацию в красках.
Комбинация приборов Лада Приора с навигацией инструкция
- Отсоедините минусовую клемму с АКБ.
- При помощи крестообразной отвертки снимите четыре самореза, крепящие пластмассовую облицовку. Потяните ее на себя.
- Далее под облицовкой сверху по бокам находятся еще два самореза. Отверните их, затем потяните комбинацию к себе.
- Отщелкните фиксатор проводов, отсоедините их. Демонтируйте комбинацию приборов.
Производители и цены аналогов
Аналоговые варианты представлены следующими производителями:
Все индикаторы должны загореться как на елке на три секунды, когда двигатель запускается. Если какая-то иконка осталась, значит, система сигнализирует о поломке. Для того чтобы разобраться со всеми индикаторами было проще, приводится схематическая картинка:

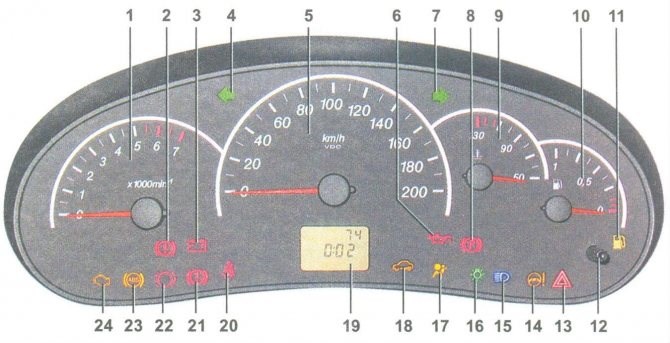

1,5,9,10 – это уже известные шкалы, отображающие основные параметры, которые могут меняться. 19 – дисплей бортового компьютера. Далее:
- 2 – Значок, отображающий работу тормозной системы.
- 3 – Состояние аккумуляторной батареи. Если лампочка осталась гореть, аккумулятор разрядился или уровень заряда слишком мал.
- 4,7 – Дублеры указателей поворотов («поворотников»).
- 6 – Уровень масла (говорит о низком уровне).
- 8 – Ручник. Загорится желтым, когда рычаг затянут.
- 11 – «Бензиновая лампочка». Загорается, когда осталось всего 10 литров.
- 12 – Кнопка для переключения режимов бортового компьютера.
- 13 – «Аварийка».
- 14 – Электроусилитель руля (сигнализирует о поломке).
- 15 – Включенный дальний свет.
- 16 – Габаритные огни/ближний свет.
- 17 – Состояние подушки безопасности (неисправность).
- 18 – Иммобилайзер (если слышите звуковой сигнал, а сама иконка мигает, иммобилайзер неисправен).
- 20 – Не пристегнутые ремни безопасности.
- 21 – Неудовлетворительное состояние рабочей тормозной системы.
- 22 – Отключение «подушки».
- 23 – Неисправность АБС.
- 24 – «Чек», «Check Engine» — поломка мотора.
Бортовой компьютер
Автомобиль оснащен бортовым компьютером, информация с которого выводится на жидкокристаллический дисплей, расположенный на щитке приборов. Кнопки управления бортовым компьютером расположены на правом подрулевом переключателе.
Правый подрулевой переключатель: 1 — кнопка RESET; 2 — клавиша переключения режимов индикации (верхняя часть клавиши — переключение назад, нижняя часть клавиши — переключение вперед)
Режимы индикации бортового компьютера:
Наружная температура. В этом режиме на дисплей выводится температура окружающего воздуха в С в интервале от —40 до +70 с шагом в 1 °С.
Время движения * . В этом режиме на дисплей выводится время работы двигателя с момента последнего обнуления. Диапазон индикации от 0.00 до 99.59.
Средний расход топлива * . В этом режиме на дисплей выводится средний расход топлива с момента последнего обнуления. Диапазон индикации от 0,0 до 19,9 л/100 км. После обнуления первые 500 м пути индицируется «—.—».
Мгновенный расход топлива. В этом режиме на дисплеи выводится текущий расход топлива. Диапазон индикации от 0,0 до 19,9 л/ 100 км. При скорости менее 1 км/ч индицируется » — .—.»
Остаточный запас хода. В этом режиме на дисплей выводится приблизительный запас хода на оставшемся топливе с шагом в 5 км в диапазоне от 999 до 30 км. При загорании контрольной лампы резервного остатка топлива индицируется » — .—.»
Средняя скорость * . В этом режиме на дисплей выводится средняя скорость автомобиля с момента последнего обнуления. Диапазон индикации от 0 до 250 км/ч. После обнуления первые 500 м пути индицируется «——— ».
Израсходованное топливо * . В этом режиме на дисплей выводится количество израсходованного автомобилем топлива с момента последнего обнуления. Диапазон индикации от 0 до9999 л.
Примечание. Значения, отображаемые в режимах, отмеченных знаком *, обнуляются одновременно. Для обнуления необходимо выбрать один из режимов, после чего нажать кнопку RESET и удерживать ее более 3 секунд.
Распиновка приборной панели приора
Замок зажигания

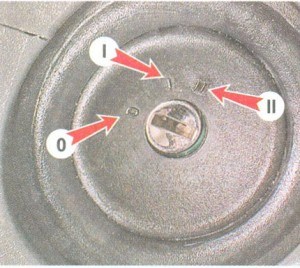

Ключ в замке зажигания может принимать следующие положения:
При движении автомобиля не выключайте двигатель и не вынимайте ключ из замка зажигания, это приведет к блокировке руля и к потере управляемости.
1 («зажигание») — включены электрические цепи всех потребителей, кроме стартера. Ключ не вынимается.
При неработающем двигателе не оставляйте ключ в положении 1 длительное время, это может привести к разряду аккумуляторной батареи.
Перед запуском двигателя (поворотом ключа из положения I в положение II) сделайте паузу в течение нескольких секунд (особенно после длительной стоянки): это позволит электробензонасосу создать необходимое давление в топливной рампе и облегчит запуск двигателя.
II («стартер») — предназначено для запуска двигателя (включен стартер). После запуска двигателя следует отпустить ключ — он автоматически вернется в положение I.
Выключатель (замок) зажигания имеет блокировку, не позволяющую повторно повернуть ключ в положение II без предварительного выключения зажигания, то есть для повторного запуска двигателя после неудачной попытки, ключ в выключателе необходимо сначала перевести в положение 0, а затем повторить попытку.
Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:
- 1 – ответка приборной панели;
- 2 – питание оборудования для двери за водителем;
- 3/28 – запитка оборудования панели переднего пассажира;
- 4 – обслуживание стеклоподъемников и замков дверей;
- 5-6 поворотники;
- 7 – подсветка внутри салона;
- 8 – размыкатель индикации ручника;
- 9-10 – кормовые габариты;
- 11 – температура внутри машины;
- 12-15 – размыкатели освещения внутреннего пространства машины;
- 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
- 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
- 20 – силовая жила прикуривателя;
- 21 – ЭБН;
- 22 – контактная группа размыкателя цепи освещения грузового отсека;
- 23 – подогрев заднего ветрового стекла;
- 24 – лампа освещения багажного отсека;
- 25 – дополнительный стоп;
- 26 – силовая магистраль на электрический запор крышки багажного отделения;
- 27 – питание на подсветку тылового номера;
- А1-4 – масса;
- ХР1/3 – контроллер питания электропакета.
Распиновка подсветки заднего номера ВАЗ 2170
Малый жгут, расположенный в багажном отделении, имеет всего три клеммы:
Распиновка на водительскую дверь Приоры
Жгут выведен для подачи питания на оборудование водительской двери. Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:
- 1 – дополнительная клемма к кормовой части машины;
- 2 – магистраль на левый предохранитель;
- 3 – привод электроподъемника стекла;
- 4 – модуль управления подлокотника;
- 5 – привод блокировки двери;
- 6 – фишка управления зеркалом заднего вида.
Жгут проводки передней пассажирской двери
- 1 – продолжение основной магистрали на заднюю часть;
- 2 – клемма магистрали к правому переднему динамику;
- 3 – привод стеклоподъемника;
- 4 – кнопка электрического подъемника стекла;
- 5 – привод блокировки двери;
- 6 – управление положением зеркала заднего вида, а также подогрев стекла;
- 7 – продолжение магистрали на заднюю часть.
Комплект каркас набор для переделки панели (торпедо) из Приора 1 в Приора 2 — купить в интернет-магазине NVS-CAR: цена

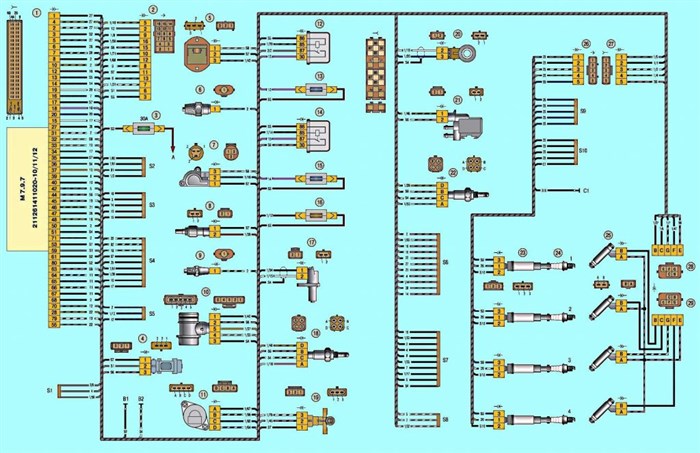

- 1 – питание ЭБУ;
- 2 – основная колодка электронной системы к приборной доске;
- 3 – распределительный щиток;
- 4 – спидометр;
- 5 – сенсор неровностей дорожного покрытия;
- 6 – индикация давления в картере двигателя;
- 7 – ДПДЗ;
- 8 – ДТОЖ;
- 9 – индикация датчика температуры антифриза;
- 10 – ДМРВ;
- 11 – контроль ХХ;
- 12 – основное реле топливного насоса;
- 13 – предохранитель цепи ТН;
- 14 – реле БЗ;
- 15 – предохранитель вышеуказанной цепи;
- 16 – плавкая вставка ЭБУ;
- 17 – ДПКВ;
- 18 – питание ДМРВ;
- 19 – фазораспределение;
- 20 – сенсор детонации смеси;
- 21 – ЭМК продувки адсорбера;
- 22 – диагностика ДМРВ;
- 23 – питание катушки зажигания;
- 24 – подача напряжения на свечи;
- 25 – питание топливных форсунок;
- 26 – клемма от катушек зажигания к ЭСУД;
- 27 – обратная связь с 26;
- 28 – разъем ЭСУД к системе впрыска;
- 29 – ответка на предыдущий выход;
- А – фаза на АКБ;
- В1/2 – масса зажигания;
- С1 – масса от КЗ.
Часть бортовой сети предназначена для запитывания основной группы оборудования автомобиля. Здесь сосредоточены элементы управления и индикации приборной доски. От разводки осуществляется подача питания на нагруженные части и ответственные узлы:
- 1-3 – контактная группа переднего жгута;
- 4 – подача напряжения к соединителю кормовой части;
- 5 – подача питания от панели предохранителей;
- 6 – контактная группа стопов;
- 7 – индикация приборной доски;
- 8 – контроль осветителей;
- 9 – контактная группа аварийных подушек;
- 10 – клаксон;
- 11 – питание диагностического блока;
- 12 – управление бортового ПК;
- 13 – контроллер катушки зажигания;
- 14 и15 – подача напряжения на БУ ЭУР;
- 16 – контроль оборудования электростеклоподъемников;
- 17 – реле аварийной сигнализации;
- 18 – регулятор дворников;
- 19 – распределитель потока воздуха системы вентиляции;
- 20 – печка;
- 21 – привод отопителя;
- 22 – подогрев заднего ветрового окна;
- 23 – бортовые часы;
- 24-25 – подключение радио;
- 26 – кнопка аварийки;
- 27 – подсветка бардачка;
- 28 – кнопка управления подсветкой вещевого ящика;
- 29 – пучок проводки на зажигание;
- 30 – на плату управления аварийной подушкой.
Панель (торпеда) на Лада Приора 2 в сборе (норма+)
Передняя панель (торпеда) в сборе в комплектации «Норма+» для автомобилей LADA Priora.
Передняя панель (торпеда) в сборе в комплектации «Норма+» для автомобилей LADA Priora.
- Монтажный блок — 1 шт.;
- Подпанельный жгут проводов — 1 шт.;
- Панель приборов — 1 шт.;
- Комбинация приборов — 1 шт.;
- Блок управления отопителем — 1 шт.;
- Крышка бардачка — 1 шт.;
- Центральная консоль в сборе
- Блок-управления светом
Онлайн-автомаркет CAR-TEAM.RU предлагает оформить заказ на товары из нашего каталога, среди которых вы можете купить “Панель (торпеда) на Лада Приора 2 в сборе (норма+)” по наиболее доступной цене.
“Панель (торпеда) на Лада Приора 2 в сборе (норма+)” было разработано по последним технологиям, отличается высоким качеством.
“Панель (торпеда) на Лада Приора 2 в сборе (норма+)” обладает долгим сроком службы, однако, как и многим автомобильным товарам, ему нужна периодическая замена.
В онлайн-автомаркете CAR-TEAM.RU купить “Панель (торпеда) на Лада Приора 2 в сборе (норма+)” довольно легко. Через “Корзину” вы сможете оформить заказ на любой приобретенный товар всего за несколько простых шагов.
Также вы можете сделать заказ на “Панель (торпеда) на Лада Приора 2 в сборе (норма+)” в любое время, просто позвонив нам по номеру, указанному на сайте. Мы оформим доставку товара по заданному вами адресу.
CAR-TEAM.RU дает гарантию на товары из своего каталога. Товары нашего онлайн-автомаркета имеют необходимые сертификаты качества. “Панель (торпеда) на Лада Приора 2 в сборе (норма+)” будет исправно работать по своему предназначению.
По любым дополнительным вопросам вы можете обратиться к нашим менеджерам, по указанному в шапке сайта номеру телефона. Мы проконсультируем вас по любому выбранному продукту и предоставим нужную информацию.
Какой из проводов куда ведет
Масса ЭБУ
Как устроена масса ЭБУ, как проверить массу ЭБУ, какие могут возникнуть проблемы и как её доработать, чтобы избежать неприятностей в будущем.
Именно эти очень важные вопросы мы и затронем на этой странице.
Надежная масса ЭБУ имеет очень важное значение для полноценной работы системы управления двигателем и двигателя в целом.
Казалось бы, примитивная и надежная конструкция, которая может исправно служить годами. Но на самом деле это далеко не так.
Перечислить все возможные проблемы, которые могут возникнуть из-за плохой массы ЭБУ очень сложно, так как она может повлиять на всё, что угодно. Но основные проблемы можно разделить на два пункта:
- Некорректный сбор информации с датчиков системы управления двигателем. Лично мне приходилось сталкиваться с некорректными показаниями MAP сенсора. Он выдавал завышенные показания барометрического давления именно из-за плохой массы ЭБУ.
- Так как практически все современные блоки управления двигателем умеют адаптироваться к реальным условиям работы, то в результате некорректного сбора информации с датчиков, адаптация приводит к нарушениям работы двигателя. Именно поэтому у многих после сброса адаптаций двигатель начинает работать намного лучше. Но затем проблемы возвращаются, так как ЭБУ адаптируется заново. И снова это происходит не совсем адекватно.
Для чего нужны устройства на приборной панели
- первый — это вариант для дорестайлинговой машины;
- вторая панель – для рестайлинговой машины;
- а третья, — это вариант «Люкс» для рестайлинговой, который стал слабо похожим на все предыдущие торпеды.
Описание приборной панели
На приборной панели расположены следующие элементы:
Читайте также: Выполняем регулировку клапанов ВАЗ 2106, таблица последовательности + видео регулировки
- Блок от управления освещением приборов и наружным освещением.
- Переключатель звукового сигнала.
- Переключатель указателей поворотников и света фар.
- Комбинация приборов для Лады Приора .
- Рычаг для омывателя стекол и очистителя.
Также на панели приборов есть замок зажигания, который объединен с противоугонным устройством. На Ладе Приора он имеет три положения. Кроме того, панель приборов содержит такие кнопки и механизмы, как выключатель от обогрева на заднем стекле, часы, выключатель сигнализации, крышка от вещевого ящика, гнездо для магнитофона, пепельница, блок управления вентилятором и др.
Неисправности панели: признаки и причины
Какие неисправности могут произойти в работе контрольного щитка:
При помощи панели можно «покопаться в мозгах» Приоры:
- Удерживайте кнопку под датчиком топлива, включите зажигание. Дисплей должен сигнализировать о начале теста.
- Нажмите кнопку еще раз. Дисплей должен высветить версию операционной системы.
- Нажмите еще один раз. Система должна показать коды ошибок:
- (2) – Высокий уровень напряжения;
- (3) – Неисправность ДТ;
- (4) – Неисправность ДТОЖ;
- (5) – Неисправность ДТВ;
- (6) – Перегрев мотора;
- (7) – Низкий уровень масла;
- (8) – Неисправность тормозной системы;
- (9) – Разряд АКБ;
- Е – Ошибка «мозгов», EEPROM.
- Если нужно, сбросьте ошибку: удерживайте кнопку на протяжении трех секунд.
- Отпустите кнопку. Нажмите еще раз. Все индикаторы должны загореться.
- Оставьте все кнопки. Через 30 секунд самодиагностика автоматически завершится.
Потребуется
- вольтметр, показывающий напряжении электросети автомобиля в данный момент;
- стрелочный датчик температуры охлаждающей жидкости отмеченный белой, зеленой и красной зонами;
- индикаторы поворотов и световой сигнализации;
- значок Чек (для диагностики двигателей с инжекторной системой зажигания);
- световой индикатор минимального наличия горючего в баке;
- стрелочный датчик уровня топлива в баке;
- онометр и датчик суточного пробега.
Знаки на приборной панели приора
На панели приборов в Ладе Приора расположены многочисленные элементы, без которых авто просто не сможет нормально функционировать, показывать исправность систем, предупреждать водителя о возникновении поломок. Именно на панели расположены:
Если старый блок пришел в негодность, возникает необходимость установить в Приоре новую консоль. Следуйте пошаговой инструкции:
Открутите 4 винта. Если есть магнитола, бережно демонтируйте ее, не забыв убрать провода.
Из напольного коридора следует извлечь накладку, открутив винты и демонтировав щит с приборами.
Осталось удалить сопла и гайки, крышку предохранительной консоли, усилитель и отсоединить колодки.
Характеристики
— Почта России. Доставка до Вашего населенного пункта зависит от удаленности от г. Тольятти. В среднем 5-14 дней по России. Стоимость доставки от 200 руб.
— Почта России 1 класс. Доставка до Вашего населенного пункта зависит от удаленности от г. Тольятти. В среднем 2-6 дней по России. Стоимость от 250 руб. и вес посылки не более 2кг.
— Транспортные компании. Мы сотрудничаем с многими транспортными компаниями. За время нашей работы мы выяснили какие компании осуществляют свою деятельность качественно и недорого. Транспортные компании осуществляют доставку 1-10 дней по России и 5-14 дней до Казахстана.
— ТК ПЭК (pecom.ru) — Одна из крупных транспортных компаний. Множество филиалов по всей России. Доставка от 300 руб.
— ТК Ратэк (rateksib.ru) — Отправки по России и Казахстану
— ТК Деловые Линии (dellin.ru) — необходимо прислать паспортные данные
— GTD (Бывший КИТ) — Отправки по России и Казахстану.
— Самовывоз. Вы сами приезжаете и забираете товар из нашего офиса/склада. Только по предварительному согласованию времени.
Оповещение: При отправке мы Вас оповестим и вышлем номер накладной (идентификатор) по которому можно отследить Ваш груз. При поступлении на склад-филиал в транспортную компанию, менеджеры оповестят Вас о прибытии груза, о сумме доставки и об адресе по телефону и/или смс.
Почтой России. На ваш почтовый адрес придет оповещение о прибытии.
