Нормально замкнутые контакты — такая конструкция устройства, которая в нерабочем состоянии имеет замкнутые контакты.
Для управления различными исполнительными устройствами, коммутации цепей, управления приборами в электронике активно применяется электромагнитное реле.
Устройство реле достаточно просто. Его основой является катушка, состоящая из большого количества витков изолированного провода.
Внутрь катушки устанавливается стержень из мягкого железа. В результате получается электромагнит. Также в конструкции реле присутствует якорь.Он закреплён на пружинящем контакте. Сам же пружинящий контакт закреплён на ярме. Вместе со стержнем и якорем ярмо образует магнитопровод.
Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник. Он в свою очередь притягивает якорь. Якорь укреплён на пружинящем контакте. Далее пружинящий контакт замыкается с другим неподвижным контактом. В зависимости от конструкции реле, якорь может по-разному механически управлять контактами.
Устройство реле.
В большинстве случаев реле монтируется в защитном корпусе. Он может быть как металлическим, так и пластмассовым. Рассмотрим устройство реле более наглядно, на примере импортного электромагнитного реле Bestar. Взглянем на то, что внутри этого реле.

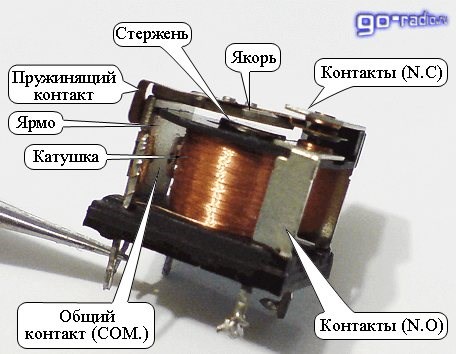

Вот реле без защитного корпуса. Как видим, реле имеет катушку, стержень, пружинящий контакт, на котором закреплен якорь, а также исполнительные контакты.
Схема подключения контактора ABB ESB 20-20, 40-40, 24-40, подключение модульного контактора через выключатель
Обозначение и маркировка
Вам это будет интересно Устройство и принцип работы лампы накаливания
В нормально замкнутом же обозначении, выводы в окружности рисуются пересекающимися. Обозначение трёх контактного устройства выглядит по-другому. Всё так же рисуется окружность, но в ней, с одной стороны, изображаются два параллельных отрезка, а с другой — отрезок, расположенный по центру расстояния между ними. На нём же рисуется и переключающий контакт.
Согласно советским нормам на схемах и в литературе геркон подписывается буквой «К», после которой ставится порядковый номер изделия на схеме. В иностранном же обозначении используются две латинские буквы SF.
Стандарта же в маркировке изделий нет. Каждый производитель обычно на корпус геркона наносит своё заводское обозначение: например, КЭМ, TRA, АСМК, КА, КСК. Поэтому чтобы узнать к какому типу относится то или иное устройство, понадобится смотреть даташит производителя.
