DIN-рейка: типы, размеры, материал, цена, лучшие производители
Типы реек
Являясь универсальным приспособлением, din рельсы существенно упростили электромонтажные работы. Однако на практике могут использоваться разновидности, которые различаются по многим параметрам, прежде всего, по форме. Существуют такие типы din реек:
Ω-образная. Это наиболее часто используемая электриками модификация, у которой края при рассмотрении в профиль имеют выгнутость наружу. Ее используют при монтаже распределительного щита, автоматики, счетчиков. Конструкция достаточно простая, а по соответствию ГОСТу имеется маркировка ТН.
Причем предполагается наличие таких вариантов — ТН 15, ТН 35, ТН 75. Для домашних электроцепей применяется тип ТН 35 – высота 7,5 мм при ширине 35 мм. Задействуется при монтаже в напольных и подвесных щитках.
Тип «С». Края электромонтажного приспособления выгнуты внутрь. Поэтому на такую планку удобно крепить аппаратные зажимы и колодки клемм. Имеет маркировку с20, С30, С40, С50.
Тип «G» имеет внутреннюю вогнутость краев, однако высота торцов будет разной. Редко встречается в продаже, планка ориентирована на импортное оборудование, которое отличается таким же типом крепежа.
Сборка щитов учёта электроэнергии — Дневник злостного критика-рецидивиста — жуткого зануды — ЖЖ
- Для ее крепления посредством отвертки следует оттянуть подвижную часть пластиковой клеммы.
- Далее установить розетку на рейку и отпустить клемму.
- Своеобразный щелчок свидетельствует о фиксации зажима.
Что такое ДИН-рейка в электрике, согласно ГОСТ: особенности крепления счетчика и других приборов
Современный электрощит, который занимает площадь стены, равную около квадратного метра, имеет в своем наличии от десяти автоматических выключателей, нулевую, защитную и рабочую шины и другие элементы. При всем этом в квартире не нарушается интерьер, и жилицы не испытывают от присутствия в доме такого оборудования, никакого дискомфорта.
Данную компактность обеспечило появление на рынке и широкое внедрение в действие модульной, унифицированной техники. То есть, все элементы: реле, счетчики, пускатели, УЗО, напоминают детали, входящие в состав детского конструктора, легко собирающегося в разны элементы.
Читайте также: Монтаж стен: этапы строительства, выбор материалов и советы из чего делать несущие и межкомнатные перегородки (130 фото)
- Ее изготавливают в виде перфорированного сложного металлического профиля;
- В продаже можно найти алюминиевые или же стальные гальванизированные дин-рейки, которые отличаются весом, силой тока и прочностью;
- DIN-рейки бывают сплошными и перфорированными.
- На некоторые из них для облегчения разделки может быть нанесена насечка.
Также DIN-рейка на рынке различается по виду профиля. Их формат напоминает буквы латинского алфавита, согласно которых они и маркируются – С, Ω и G типа.

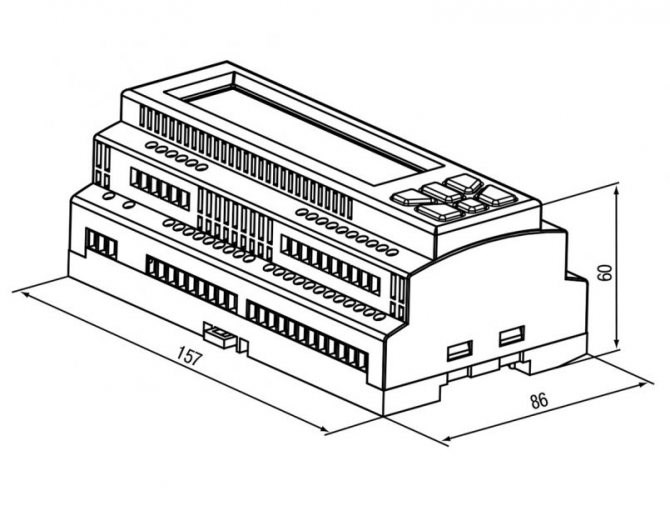

Корпуса на DIN-рейку

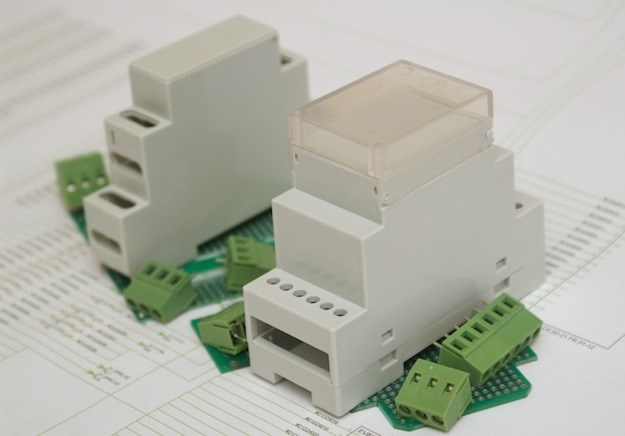

Вот, например, захотелось запилить что-то силовое, для установки в электрощиток. Если оно достаточно компактно, естественно хочется поместить его на DIN-рейку, вместе с прочей модулькой. Попробуем найти подходящий корпусок.
Ладно, заказал в магазине самого Меандра. Заказ скомплектовали через пол-часа после размещения. Приехал из Питера в Москву через 3 дня (ехал через Пикпоинт). Довольно реактивно получилось, да и до пункта выдачи гораздо ближе, чем тащиться в ту же Теслу.
В связи с такими трудностями добывания продукции в Москве, заказал сразу два кита: одномодульный и на два модуля. Дополнительно взял крышечку и комплект заглушек для двухмодульного корпуса.
Одиночный корпус состоит из двух одинаковых половинок, глухой фронтальной панели и пары защёлок для монтажа корпуса на DIN-рейку.
В кит дополнительно кладут три платы: под первый и второй этажи клемм и плату: повторяющую форму половинки корпуса. Эту большую плату предлагается использовать как элемент, объединяющий этажи клемм. На неё, разумеется, можно паять элементы, кнопки, индикаторы и пр.
Платки под клеммы универсальные: можно использовать клеммы на три позиции с шагом 5 (5.05) мм или на две позиции с шагом 7.5 (7.61) мм. В комплекте идут 4 клеммы 3х5 мм.
И ещё кит комплектуется угловой гребёнкой типа PLS для удобного соединения элементов между собой. И бумажной инструкцией по сборке кита! ?
Двойной корпус состоит из донышка: на которое ставятся защёлки ля монтажа на DIN-рейку, собственно корпуса и глухой фронтальной панели. Части корпуса собираются так же на защёлках. Клеммы можно ставить только на нижний ярус.
В верхней части корпуса есть шипы и углубления для установки прозрачной защитной крышки. Внутри верхней части имеются направляющие для печатных плат.
Кит состоит из корпуса, двух макеток, четырёх клемм 3х5 мм и угловой гребёнки PLS. И инструкции, да!
Шина на DIN-рейку в корпусе (кросс-модуль) 2х15 REXANT купить по цене 849.0 руб. в ОБИ
Виды din реек
- Наиболее распространенной является ТН 35, напоминающая греческую букву Ω, по названию которой ее иногда называют омега профиль. 35 – это ширина элемента в миллиметрах. Редко, но встречаются омега профили шириной 15 мм (ТН15).
- Достаточно часто встречаются профили «С» типа. В отличие от омеги, их края загнуты внутрь и образуют незавершенный прямоугольник.

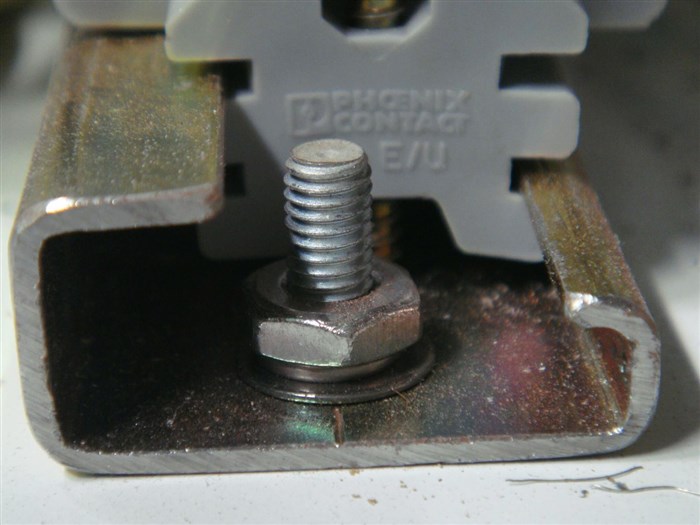

- Малоизвестный «G» профиль отличается от предыдущего тем, что сечение одного края, больше сечения другого: 15 и 9 мм соответственно. Ширина профиля составляет 32 мм.
Рейки также могут быть сплошными или перфорированными. У последних стенка по всей длине имеет ряд отверстий: круглых или в виде овала. Перфорация служит для соединения с другими профилями, для крепления к стенкам электромонтажных шкафов, боксов или к какой-либо другой конструкции. Каждый вид профиля имеет модификации, предусмотренные ГОСТ либо выполняемые по индивидуальным заказам.
Минимальная сумма заказа для бесплатной доставки:
- для набора каркаса, если требуется изготовить нестандартный ящик для оборудования;
- как подвесы либо траверсы крепления кабелей;
- как вспомогательные растяжки при различных монтажных работах.

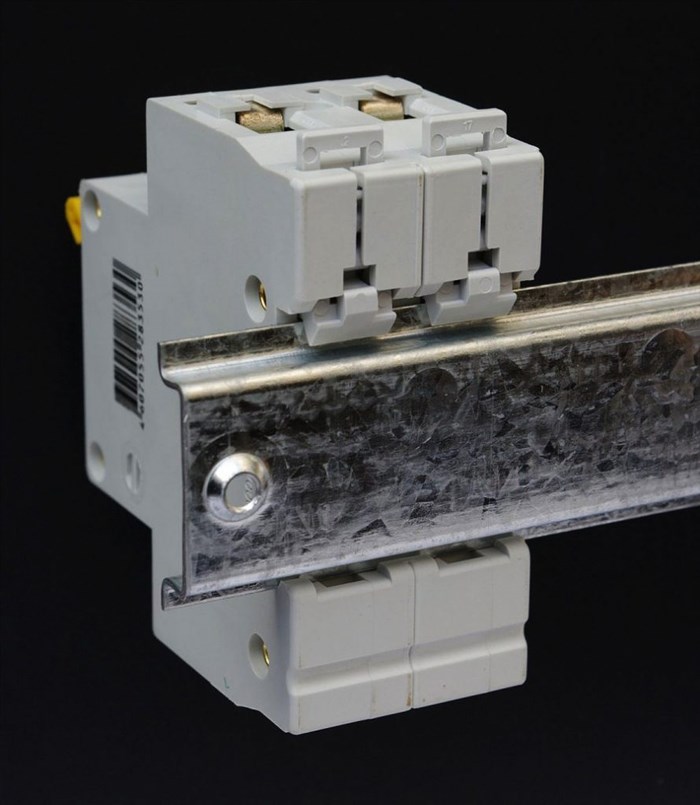

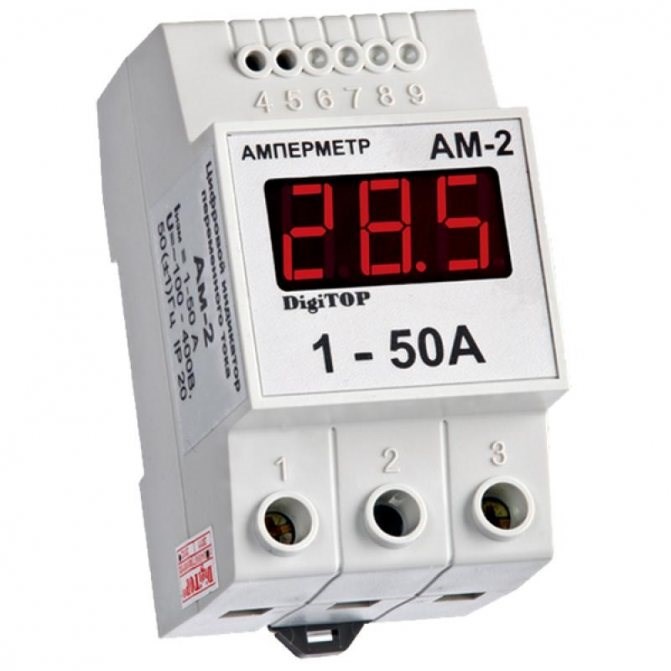

Что можно крепить на din рейку
Приспособления под крепеж на din рейку сегодня имеет любой электротехнический прибор стандарта DIN из тех, что относятся к сетям до 230 Вольт, а также требуют установки с ограниченным доступом.
- автоматические выключатели, одиночного и пакетного исполнения;
- устройства защитного отключения (УЗО);
- реле управления, защиты, реле напряжения;
- приборы учета, или электросчетчики различных видов;
- электротехническая оснастка: нулевые и соединительные шины, разветвители, клеммники и т.д.;
- специальные приборы, относящиеся к системе «умного дома».
Кроме перечисленных, выполняют крепление на профиль пучков проводов, фиксируя их пластиковыми хомутами, и других конструкций, крепеж которых, например, осуществляется с помощью самонарезающих шурупов, а также болтов с гайками.
