Особенности обжимных клещей
Пресс-клещи различаются по размерам и форме матрицы, но имеют общее предназначение. Используют инструмент для закрепления нескольких проводников друг с другом или подготовки пучка токоведущих жил для последующей коммутации с клеммами на электрических приборах.
Зачастую необходимость опрессовки возникает при коммутации кабелей, состоящих из нескольких жил. Их нельзя помещать в клеммы без должной подготовки, поскольку из-за малых вибраций при движении электрического тока произойдет уплотнение некоторых жил. Это приведет к появлению свободного пространства и, соответственно, ослаблению контакта.
Именно это способствовало тому, что несколько десятилетий назад, когда не было кабельных наконечников, для монтажа силовой электрической проводки использовали исключительно одножильные провода. С появлением пресс-клещей все существенно изменилось.
Минск — бесплатно на завтра
другие города — бесплатно 2-3 дня (подробнее)
Стриппер и Кримпер: Что это? Как выбрать инструменты для обжима кабеля? На что обратить внимание?

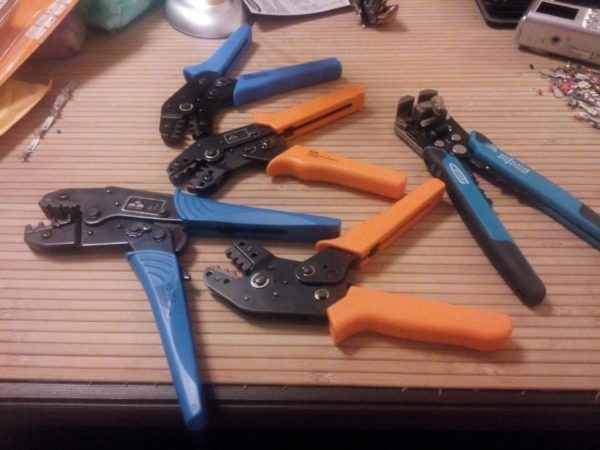

Основные типы и разновидности клещей
Конструктивно обжимные клещи можно разделить на две основные разновидности — диафрагменные и те, что работают по принципу пассатижей.
Второй вариант считается более распространенным: при нажатии на рукоятки инструмент сдавливает втулку двумя рабочими плоскостями, но, в отличие от плоскогубцев, на краях имеются вырезы нужной формы, которые выполняют функцию направляющих. Данный прибор подходит для обжима наконечников П-образной формы.
Главное достоинство инструмента — универсальность, поскольку обжимать наконечники можно с любой стороны. Универсальность заканчивается тогда, когда речь заходит о размерах гильз: конкретные пресс-клещи предназначены для небольшого габаритного диапазона втулок.
Если вы часто выполняете опрессовку либо в настоящий момент работаете над крупным проектом по электропроводке, то с большей долей вероятности придется обжимать провода кабельными наконечниками и больших, и малых размеров. Таким образом, под рукой нужно держать несколько кримперов под разные втулки.
Есть отличная альтернатива: кримперы с набором съемных матриц, устанавливаемых на кассету. Для смены рабочую часть инструмента вставляют в отверстие кассеты, затем тянут «на себя», и матрица оказывается внутри. Остается вставить основание в отверстие с матрицей нужной формы. Вспомните качественные бритвенные станки со съемными лезвиями — срабатывает аналогичный принцип.
Но даже у такого инструмента есть недостаток — опрессовывать можно конец одного провода, поскольку с другой стороны находится замкнутая «рабочая головка». При помощи диафрагменных клещей нельзя создать обжим двух проводов вместо их скрутки.
Кримпер Pro’sKit CP-376TR
Последний в сегодняшнем обзоре инструмент для обжима витой пары – кримпер Pro’sKit CP-376TR.
- высокое качество опрессовки кабеля;
- поддержка коннекторов с 4-8 контактами;
- эргономичная конструкция;
- долго незатупляющиеся ножи;
- выдерживает 2-4 года интенсивного использования.
Недостатком владельцы назвали только высокую цену. Средняя пользовательская оценка Pro’sKit СР-376TR составила 4.8.
Заключение
Если вы собираетесь пользоваться кримпером постоянно, лучше переплатить, но сразу приобрести хороший, чем через пару месяцев подыскивать замену. А тем, кто хочет купить клещи для обжима витой пары, чтобы пользоваться от случая к случаю, достаточно модели, рассчитанную на небольшое число операций. Главное, чтобы была исправна.
Покупайте инструмент только в фабричном блистере (чтобы им никто до вас не пользовался) и если в магазине есть витринный образец, обязательно примерьте его к своей руке.
Клещи для обжима наконечников проводов: разновидности, применение и техника опрессовки
- универсальностью – используются в монтаже ЛВС, телефонных линий и подключении к компьютерным сетям некоторого производственного оборудования;
- тем, что служат 2-4 года при достаточно интенсивном использовании;
- качественной опрессовкой кабеля с первого раза;
- удобной рукояткой с прорезиненным покрытием (есть модификация с пластиковыми ручками, она, по мнению владельцев, не слишком удобна).
Клещи автоматические многофункциональные 205мм с соединителями 191шт Yato YT-23133
При покупке стоит отталкиваться от основной цели использования. Если мастер имеет постоянный контакт и работает в сфере электромонтажа, необходимо выбирать профессиональный кримпер, позволяющий расширить список операций. Предлагается рассмотреть два основных варианта.
- Ручной — зажим производится за счет давления с помощью физической силы. Для удобства выбирают резиновые рукоятки.
- Автоматические — сила человека не требуется, кримпер работает за счет гидравлического привода. Здесь стоит указать на увеличение нагрузки, работать можно с любой лощиной кабеля и клеммами.
Чтобы правильно подобрать необходимый вам инструмент рекомендуем сразу обращаться к нашим менеджерам.

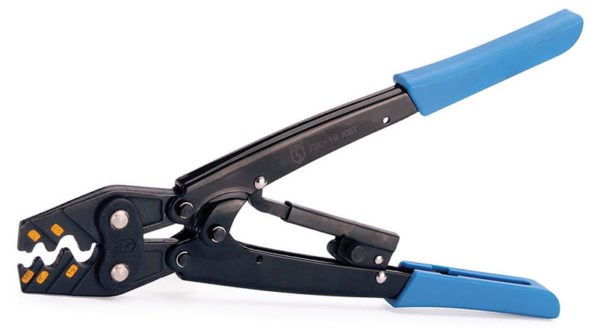

Важно! Многие инструменты, включая ПК-16, используют для обжима исключительно многожильного кабеля. Если пытаться сделать это с одножильным проводом, то из-за чрезмерного усилия жила может преломиться.
Пресс-клещи для опрессовки наконечников с набором матриц КВТ CTN
Кримперы для обжима автоклемм (опрессовка клеммных наконечников типа «открытый цилиндр»)
- Обжим D-Sub коннекторов (открытый цилиндр) 0.08 — 0.5 мм 2
- Отверстия для обжима: 0.08 — 0.22 мм 2 (1 / 2D) / 0.08 — 0.22 мм 2 / 0.22 — 0.5 мм 2
- Профиль обжима: Завернутый внутрь открытый цилиндр
- Высокая плотность обжатия
- Производство: Швеция
- Ресурс: 50 000 циклов
- Обжим неизолированных наконечников (открытый цилиндр) 0.1 – 1.5 мм 2
- Отверстия для обжима: 0.1 — 0.5 мм 2 / 0.5 — 1 мм 2 / 0.5 — 1.5 мм 2
- Профиль обжима: Завернутый внутрь открытый цилиндр
- Производство: Швеция
- Ресурс 50 000 циклов
- Обжим неизолированных наконечников (открытый цилиндр) 0.5 — 6 мм 2
- Отверстия для обжима: 0.5 — 1.5 мм 2 / 1,5 — 2,5 мм 2 / 4 — 6 мм 2
- Профиль обжима: Завернутый внутрь открытый цилиндр
- Производство: Швеция
- Ресурс 50 000 циклов
- монтаж в стойку или патч панель кабелей EDAC и ELCO (сечение 0,08 – 0,75 мм2);
- обжим наконечников: EDAC 516-290-590 и 516-290-591 вместе с выводами ELCO 000-60-8017-03-13;
- встроенные локаторы штифтов правильно выравнивают штифты для обеспечения точного и надежного обжима;
- храповый механизм для обеспечения надежности обжима контакта и повышения комфорта монтажника;
- высокая надежность инструмента, исполнение из высококачественной стали
- возможность разжатия матрицы в любом положении
- эргономичные прорезиненные рукоятки
Кримпер Pro’sKit CP-376TR
Как пользоваться кримпером для НШВИ

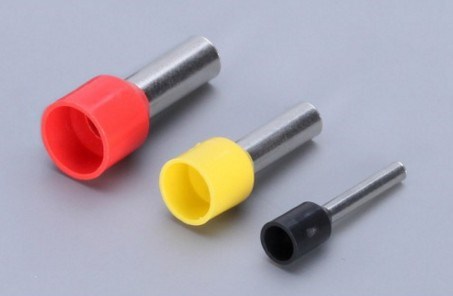

В процессе электромонтажа многие люди используют многожильные провода, которые в дальнейшем нужно подключать к электроприборам с винтовыми клеммами. Если в такой клемме зафиксировать многожильный провод тогда часть жил в обязательном порядке повредится. Поэтому для оконцевания жил многие используют наконечники НШВИ.
Многие также неправильно выбирают сечение наконечника. Если оно будет больше, чем провод тогда соединение окажется некачественным. Двойной наконечник можно обжать аналогичным способом. Квадрат при этом также будет ровным.
