Особенности, схемы подключения и преимущества ламп ДРЛ

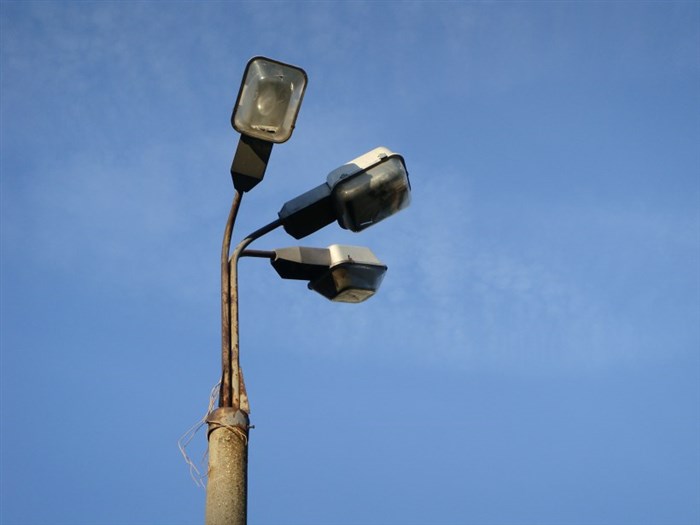

Лампа ДРЛ — недорогой источник света, принцип действия которого основан на преобразовании капель ртути в пары. В основном используется в осветительных системах для улиц, промышленных объектов и иных комплексов, где не требуется высокое качество цветопередачи.
- Стандартная дуговая ртутная люминесцентная — характеризуется слабой цветопередачей, а во время свечения выделяется большое количество тепла. Для выхода на рабочий режим требуется около пяти минут с момента включения в сеть. Крайне неустойчивы к перепадам напряжения, поэтому эксплуатация допустима в цепях с постоянным источником питания. В конструкциях, в которых используются данные лампы, обязательно должны быть термостойкие провода.
- Дуговая ртутная эритемная вольфрамовая (ДРВЭД) — лампа, функционирующая без дросселя. Подключается через активный балласт так же, как и стандартные лампочки накаливания. За счет наличия йодидов металлов повышается светопередача и уменьшается потребление электроэнергии. Для большей яркости используется увиолевое стекло. Лучше всего подходят для комнат с недостатком естественного освещения.
- ДРЛФ — усовершенствованная ДРЛ, используемая для ускорения фотосинтеза растений. Изнутри колба покрывается отражающим материалом, благодаря чему лампочка и получила свое второе название — рефлекторная. Идеально подходит для подключения к сети переменного тока. Применяется в парниках и теплицах, где требуется дополнительный источник света.
- Дуговая ртутная вольфрамовая — повышенная световая отдача, большая продолжительность эксплуатации без пускорегулирующего аппарата. Отличный вариант для освещения улиц, паркингов, открытых площадок и т. п.
| Модель | Номинальное напряжение, В | Мощность, Вт | Длина, мм | Диаметр, мм | Цоколь | Световой поток, лм | Долговечность, ч |
|---|---|---|---|---|---|---|---|
| ДРЛ-125 | 125 | 125 | 177 | 77 | E27 | 6000 | 12 000 |
| ДРЛ-250 | 130 | 250 | 227 | 90 | E40 | 13 500 | 15 000 |
| ДРЛ-400 | 135 | 400 | 290 | 121 | E40 | 25 000 | 18 000 |
| ДРЛ-700 | 140 | 700 | 356 | 151 | E40 | 40 000 | 20 000 |
| ДРЛ-1000 | 145 | 1000 | 412 | 168 | E40 | 60 000 | 18 000 |
Важно! После отключения питания от лампы ее можно будет повторно включить только после полного остывания.
Лампы ДРВ: модели e40 бездроссельного типа, характеристики, особенности конструкции
- Достаточная световая отдача на фоне низкой стоимости.
- Независимость от наличия атмосферных осадков.
- Продолжительный эксплуатационный срок — от 20 000 часов и выше.
- Практически полное совпадение спектра излучения с естественным освещением.
- Малые габариты.

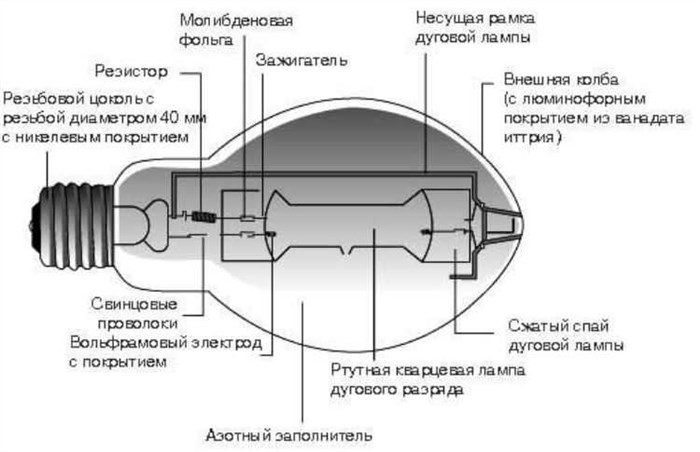

Устройство
Форма изделия продолговатая, напоминающая обычные лампочки накаливания. Но есть определенные конструктивные различия между ними.
- стеклянная колба — то, что есть практически у всех источников света. Используется для защиты внутренних деталей;
- металлический цоколь — используется для вкручивания в плафон электрического прибора;
- трубка, заполненная парами ртути. Помещается внутрь стеклянной колбы и изготавливается из кварцевого стекла. Обычно ртуть разбавляется аргоном;
- лампы могут оснащаться второстепенными электродами и катодами. Это ускоряет зажигание изделия, выход на рабочий режим и повышает стабильность;
- угольный резистор необходим для соединения электродов и катодов.
Типы устройств
Светильники, работающие по описанному выше принципу, бывают следующих типов:
Модель HPL-N (Филипс)
ДРВ отличаются от ДРЛ ламп тем, что в них используется нить накала из вольфрама, которая исполняет две функции: источника света и является ограничителем напряжения электрического тока. Для работы устройства этого типа не требуется специальная пускорегулирующая аппаратура (бездроссельная электролампа);
ДРВ устройства высокого давления (HQL) , производители Osram и Philips
ДРЛФ – источники освещения, способствующие процессу фотосинтеза у растений;
ДРУФ и ДРУФЗ – излучают в длинноволновом ультрафиолетовом спектре;
ДРТ – ультрафиолетовый источник освещения трубчатого типа;
ДНаТ – трубчатые лампы, в которых в отличие от ДРЛ, помимо ртути используются и пары натрия. Основная особенность – специфический оттенок излучения (оранжево-желтый или золотисто-белый) для запуска требуется специальное оборудование.
| Название | Рабочее напряжение, В | Мощность, Вт | Длина, мм | Диаметр, мм | Тип цоколя | Световой поток, лм | Срок службы, часы |
| ДРЛ 125 | 125 | 125 | 178 | 76 | Е 27 | 5900 | 12000 |
| ДРЛ 250 | 130 | 250 | 228 | 91 | Е 40 | 13500 | 15000 |
| ДРЛ 400 | 135 | 400 | 292 | 122 | Е 40 | 24000 | 18000 |
| ДРЛ 700 | 140 | 700 | 357 | 152 | Е 40 | 41000 | 20000 |
| ДРЛ 1000 | 145 | 1000 | 411 | 167 | Е 40 | 59000 | 18000 |
Лампы ДРВ: модели e40 бездроссельного типа, характеристики, особенности конструкции
- Играет роль преграды между горелкой и внешней средой.
- Обеспечивает находящемуся на ее внутренних стенках помощь люминофору в преобразовании ультрафиолета в спектр красного свечения. В совокупности с излучаемым от внутреннего разряда зеленым цветом получается белый свет, который и испускает, в конечном счете, сама лампа.
Время разогрева
Срок службы ламп ДРЛ напрямую зависит от мощности. Наиболее распространенные ДРЛ 250 способны проработать около 12 000 часов без каких-либо неполадок. При этом важно помнить, что уменьшить ресурс могут следующие факторы:
Все это приводит к ускоренной деградации электродов и, как следствие, быстрому выходу из строя.
Утилизация
Наличие ртути в ДРЛ относит их к первому классу опасности. В ряде стран такие приборы запрещены к применению. Однако соблюдение правил эксплуатации и утилизации сводят к минимуму все риски для человека и окружающей среды.
Место для утилизации ДРЛ
Выбрасывать такие источники освещения вместе с обычным мусором запрещено. Попадающая в окружающую среду ртуть способна значительно навредить экологии.
Утилизация ДРЛ проводится теми же структурами, что работают с другими энергосберегающими лампами. Компания обязательно должна иметь лицензию государственного образца, разрешающую проведение подобных работ.
В крупных городах можно найти специальные баки, в которые помещаются отработавшие ресурс элементы. Также можно связаться с коммунальными службами, фирмами по производству или ремонту осветительного оборудования или организациям, занимающимся утилизацией опасных отходов.

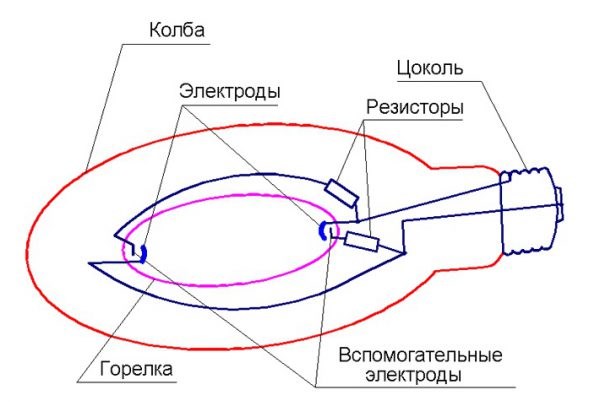

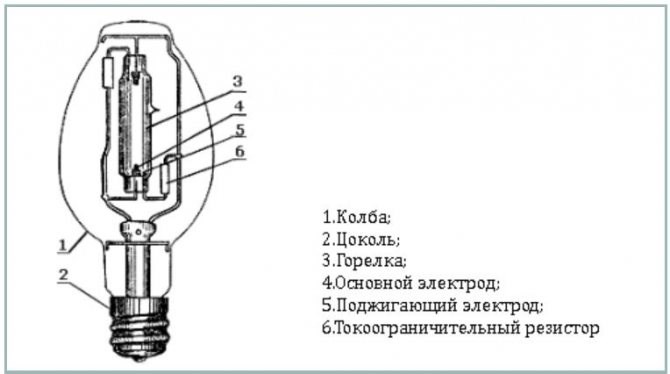

Конструкция и принцип работы лампы типа ДРЛ
Устройство лампы ДРЛ достаточно примитивное. Основными конструктивными элементами указанной лампочки являются:
В процессе изготовления дуговой люминофорной лампы из ее колбы откачивается воздух, а внутренне ее пространство заполняется азотом. Как следует из названия рассматриваемого источника света, внутренняя поверхность колбы покрыта тонким слоем люминофора.
Первые источники искусственного освещения подобной конструкции имели в своем составе только пару электродов и требовали наличия дополнительного пускового устройства. В связи с указанным неудобством они постепенно оказались снятыми с производства уже в 1970-х годах. Для зажигания современной ДРЛ-лампы с четырьмя электродами требуется только дроссельное устройство.
Алгоритм данного процесса выглядит следующим образом:
- подача напряжения на электроды, расположенные близко друг к другу;
- возникновение тлеющего разряда между указанными электродами;
- данный разряд преодолевает расстояние до остальных электродов, между ними образуется дуговой разряд;
- спустя некоторое время (обычно порядка 10-15 минут), лампочка начинает гореть в штатном режиме.
Важно! Промежуток времени, через который лампочка достигает своего нормального режима горения зависит от температуры окружающей среды: при пониженных температурах время ее разгорания увеличивается.
В процессе работы такие лампочки нагреваются до весьма высокой температуры. В связи с этим они предъявляют повышенные требования к качеству изготовления патрона и цоколя. Кроме того, газоразрядное устройство такого источника искусственного освещения должно как следует остыть перед последующим ее использованием.
