Регулировка фар Suzuki Grand Vitara

Регулировка фар Сузуки Гранд Витара – важная процедура, которая должна выполняться после каждого снятия и установки осветительных приборов автомобиля. Игнорируя ее, владелец подвергает серьезной опасности себя, пассажиров и других участников дорожного движения.

Для того чтобы правильно провести регулировку следует обратить внимание на следующие рекомендации:

  • Настройка света должна проводиться на ровной поверхности.
  • Для лучшего результата следует симулировать нагрузку внутри автомобиля. Можно положить груз в багажное отделение, на пассажирское сиденье и на место водителя. Его масса должна соответствовать той, которая будет находиться в салоне во время движения авто.
  • Нельзя забывать о полноте топливного бака и проверить давление в шинах на соответствие принятой норме. Это позволит правильно выставить корпус автомобиля и максимально снизить погрешность в настройках.
  • Перед тем, как приступать к регулировке фар Suzuki Grand Vitara, следует ознакомиться с алгоритмом действий в инструкции от производителя и подготовить нужные инструменты.

Ключом к успешной регулировке станет аккуратность и внимательность владельца Suzuki Grand Vitara. Следуя предписаниям, даже неопытный водитель сможет настроить свет фар не хуже специалистов в СТО. При этом экономия на услугах автосервиса позволит сберечь денежные средства и вложить их во что-то более важное.

Ознакомиться с инструкцией от создателя модели Grand Vitara вы можете далее. Обратите внимания на иллюстрации и замечания от авторов. Все это поможет понять, как правильно провести процедуру регулировки, не совершив фатальных ошибок.


Suzuki Grand Vitara (Сузуки Гранд Витара) замена лампочек в передних фарах через подкрылок. Фото и видео инструкция
У моего приятеля на Гранд Витаре с лампой в габаритах пока без особых проблем… У меня тоже расход большой. Я нашол решение это просто забил . на жор топлива?
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Замена ламп в габаритах Suzuki Grand Vitara. Чем официалы, лучше сам! Установите регулятор электрокорректора света фар на панели приборов в положение 0 , соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье. Спрашивайте, я на связи!

Сузуки гранд витара замена лампочки габарита — Концепт Авто

  1. Необходимо открыть капот и снять кожух фары , вращая его против часовой стрелки.

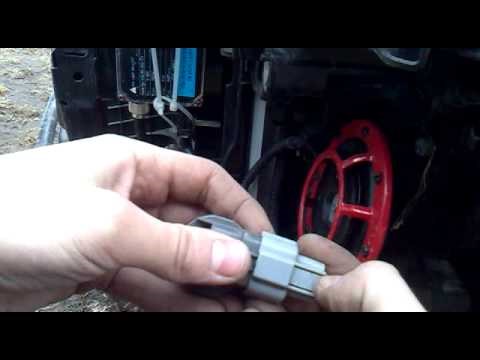

  2. Далее нужно отсоединить разъемы проводов машины
  3. Затем демонтируется пружинка, удерживающая держатель лампочки Для этого ее нужно придавить и отвести в сторону, как показано на схеме.

Suzuki Grand Vitara (2013 год). Регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.


7 Замена ламп

10.7 Замена ламп Suzuki Grand Vitara

Галогеновые лампы при работе нагреваются до высокой температуры. Не касайтесь колбы лампы руками: на ней останутся жировые следы, из-за которых лампа быстро перегорит. Если вы нечаянно коснулись колбы, протрите ее чистой тряпкой, смоченной спиртом.

4 – лампа габаритного света (в левом фонаре она является также противотуманной лампой);

Вид из багажника на задний фонарь кузовов седан и универсал

Крепление фонаря освещения номерного знака

ЛАМПЫ ПЛАФОНА ОСВЕЩЕНИЯ САЛОНА И НАПРАВЛЕННОГО СВЕТА

Снятие плафона освещения багажника (кузов хэтчбек и универсал)

Снятие плафона освещения багажника (кузов седан)

Снятие плафона освещения вещевого ящика

Замена лампы сигнального фонаря в двери

Детали бокового повторителя указателя поворота

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Лампа ближнего света на Сузуки Гранд Витара: видео-инструкция по монтажу своими руками, особенности замены, фото Стойка подвески для Suzuki Grand Vitara 2 2006 Эта работа не сложная, но некоторые ее особенности, возможно, потребуется ввести. Спрашивайте, я на связи!

Suzuki Grand Vitara | Замена ламп | Сузуки Гранд Витара

Замена ламп в передних габаритах

brisvk

Бывает здесь

Замена лампочки передних габаритов (своими силами) на 5D

Перегорела лампочка правого габарита впереди справа. Хотя мануал рекомендует обратиться в сервис, поскольку надо снять облицовку радиатора и блок фару, можно все сделать самостоятельно. Причем прямо с противоположной стороны, а именно – со стороны колеса, сняв четыре пистона, открутив один саморез и слегка отогнув подкрылок. Всё видно на фото:

anatol

Местный

Re: Замена лампочки передних габаритов (своими силами)

brisvk

Бывает здесь

Re: Замена лампочки передних габаритов (своими силами)

Рыбачок

Бывает здесь

zmey_mihalch

Опытный сузуковод

Фара снимается, конечно, замороченно, но четко. Если есть возможность – посмотрите сервис мануал (9k-1), а вообще решетка крепиться на 4х пистонах. Также, в какой-то ветке описывали процесс замены габаритки через подкрылок, поищите.

Наш человек

лаьпа меняется просто и быстро. снимаете 2 пистона которые крепят подкрылок к бамперу. откручиваете болтик крепления угла бампера ( со стороны подкрылка ) и дергаете угол бампера ( он на защелках ) в образовавшийся проем лампа легко доступна. удачи

Рыбачок

Бывает здесь
Наш человек

Рыбачок

Бывает здесь
Guest
Наш человек

Рыбачок

Бывает здесь
Наш человек

Рыбачок

Бывает здесь
Бывает здесь

Скажите, люди добрые, а что вот это за чудо такое?? Почему так дорого? Кто-нибудь такое себе ставил? Чем оно отличается от обычных синих лампочек за 20 рублей.

denis6091

Эксперт
Старожил
Бывает здесь

Рыбачок

Бывает здесь

Ответ: Замена лампочки передних габаритов (своими силами)

Что-то фотки в сообщение не получилось вставить. научите, плииз.

Искал поиском и не нашел, даже такую же тему создавал. Спасибо огромное, вся работа заняла 10 минут.

UNTOUCHABLE

Ответ: Замена лампочки передних габаритов (своими силами)

Местный

Хочется предупредить владельцев 3D, чтобы напрасно не отрывали подкрылки

Так что, собратья по модели – не ведитесь на эту тему . Я лично не матюкался по поводу лишней возни с подкрылком только потому, что мне еще и к противотуманке надо было подобраться, в ней тоже лампа перегорела. Если бы не это – думаю очень разозлился бы

Лампочка Передних Габаритов Сузуки Гранд Витара Опытный сузуковод

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

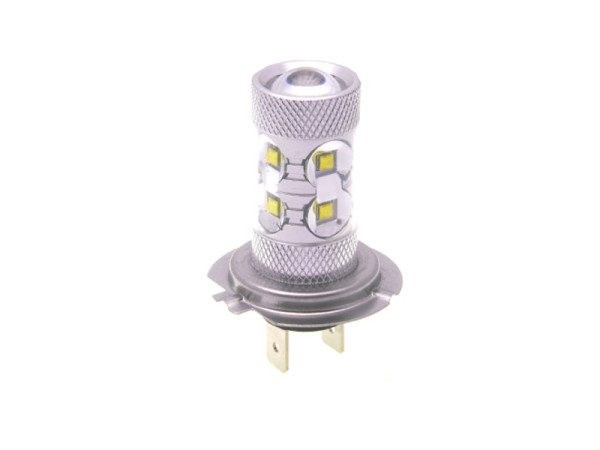

Suzuki Vitara с 2015 года, ремонт системы освещения инструкция онлайн Н7 однонитевые Применяются в автомобилях, у которых корпус фары разделен на две части и для каждого типа освещения используется своя оптика. Спрашивайте, я на связи!

Замена ламп в габаритах Suzuki XL7. Почини свое авто!

  1. Вам нужно открыть капот и снять крышку фары, повернув ее против часовой стрелки.
  2. Затем отсоедините разъемы провода машины
  3. Затем пружина, удерживающая держатель колбы, удаляется. Для этого необходимо нажать и отложить его, как показано на рисунке.
