Типы ламп на Опель Астра j
Опель Астра четвертого поколения с индексом j весьма популярен в нашей стране. Вам будет достаточно лишь одного взгляда чтобы понять, что плюсом Астры J является её внешность. Машина не выглядит вычурна, но точно вызывает явную привлекательность.
В зависимости от комплектации в Опель устанавливается два типа ламп на ближний режим света:
Галогеновые источники света в Астре используются в базовом оснащении. Самостоятельно определить такую деталь можно по маркировке на стекле или корпусе фары. Для галогена код выглядит как HC.
Ксеноновый источник комплектуется дополнительными омывателями фар, которые встроены в бампер Астры. Опознать газоразрядный источник можно по обозначению DC на нижней части стекла или гравировке на корпусе оптики Опеля.
В Опель Астра Н с галогеном используются следующие типы ламп:
Строение оптики Астры с галогеном и ксеноном отличаются. Для газоразрядных фар используются следующие детали:
Модули дальнего света и габаритов не отличаются. Чтобы подобрать подходящие детали для Астры, следует предоставить продавцу Vin-номер автомобиля или воспользоваться им самостоятельно через онлайн-системы каталогов.
При выборе галогенок для Астры доверять нужно известным фирмам:
При подборе типа световых элементов на Астру следует учитывать мощность и вольтаж. Для галогеновых это 12 В 55 W, а для газоразрядных – 12 В 35 W.
Монтаж запчастей с увеличенной мощностью оплавляет внутренние элементы фар Опеля. Прогорает проводка, мутнеют стекла оптики. Штатные рефлекторы рассчитаны на определенную температуру, превышение которой приводит к неустранимым последствиям в фонарях Астры.
Замена ламп | Опель Астра J
Цоколь ламп Опель Астра j
1 Лампа ближнего и дальнего света — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.
2 Лампа передние противотуманные фары — галогеновая лампа Н10 мощностью 42 ватт. лампа Г образной формы с пластиковым цоколем.
3 Лампа габаритного света и дневного ходового огня — бесцокольная двухконтактная лампа накаливания W21/5W, мощностью 21/5 ватт.
4 Лампа переднего указателя поворота — бесцокольная одноконтактная лампа желтого цвета RSY24, мощностью 24 ватт.
6 Лампа освещения номерного знака — маленькая одноконтактная лампа W5W, мощностью 5 ватт.
7 Лампа бокового указателя поворота — маленькая одноконтактная лампа PY5W желтого цвета, мощностью 5 ватт.
8 Лампа заднего противотуманного фонаря — маленькая одноконтактная лампа H21W, мощностью 21 ватт.
9 Лампа заднего дополнительного стоп-сигнала фонаря — маленькая одноконтактная лампа P5W, мощностью 5 ватт.
Замена ламп
Для замены ламп блок-фары выполните следующие операции.
Показана замена ламп левой блок-фары. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Процесс снятия крышек и замена ламп ближнего и дальнего света, а также лампы света для дневной езды далее для наглядности показан на снятой фаре.

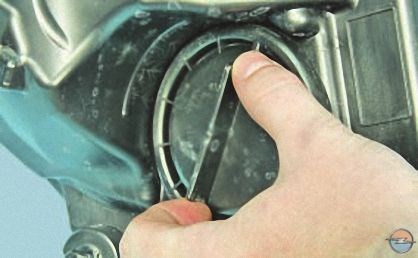

2. Для замены лампы ближнего света поверните против часовой стрелки…
5. Ключом TORX T20 выверните два болта крепления держателя лампы…
Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их спиртом.
8. Вставьте новую лампу в отражатель и зафиксируйте держателем.
10. Для замены лампы дальнего света поверните против часовой стрелки и снимите крышку.
11. Ключом TORX T20 выверните на несколько оборотов болт крепления держателя лампы.
12. Извлеките из блок-фары лампу с колодкой жгута проводов и держателем.
13. Отсоедините от лампы дальнего света колодку жгута проводов, снимите держатель и замените лампу.
Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их спиртом.
14. Установите новую лампу в держатель, присоедините к лампе колодку жгута проводов и установите лампу в отражатель.
15. Для замены лампы света для дневной езды поверните против часовой стрелки…
Замена лампы ближнего света на Опель Астра H: какие нужны
Параметры лампы для габарита Opel Astra H
Новая лампа накаливания должна соответствовать таким характеристикам:
Чтоб заменить лампочку заднего габарита Opel Astra H необходимо снять комбинированный фонарь в задней части кузова машины. Осуществляется это следующим образом:
- Выключить всякое наружное освещение.
- Выключить зажигание.
- Отсоединить клемму аккумулятора для обесточивания сети автомобиля.
- Открыть дверь багажного отделения.
- Снять с фиксаторов и откинуть сервисную крышку в боковой отделке багажника.
- Отсоединить разъем проводки.
- Одной рукой (или с помощником) удерживайте комбинированный фонарь снаружи, одновременно открутив две гайки (с барашками), а на модели GTC – два болта.
- Подтолкните сборку конструкцию и достаньте осветительный прибор из штатного места.
Когда фара демонтирована, приступаем к процедуре замены:
- Найти и отпустить три фиксатора, удерживающих ламподержатель в сборке (на моделях Opel Astra GTC – четыре фиксатора, а в универсале 3 фиксирующих болта).
- Достать лапмодержатель.
- Немного надавив на нужную лампочку, повернуть ее против часовой стрелки и достать из патрона.
- Вставьте новую лампу и проверните ее в патроне по часовой стрелке до упора без особых усилий.
На этом процедура замены габарита Опель Астра завершена. Остается собрать все назад. Делается это в обратном порядке от описанного выше.
Лампы заднего комбинированного фонаря универсала: 1 – габаритного/тормозного огня; 2 – указателя поворота; 3 – заднего хода; 4 – задний противотуманный фонарь Снятие крышки комбинированного фонаря Снятие корпуса ламп Винты крепления держателя ламп
Таким образом, порядок поменять перегоревшую лампочку габарита на Опель Астра H довольно просто. Учесть особенность кузова и иметь под рукой обязательный минимум инструментов – достаточно, чтобы за пару десятков минут сделать все своими руками.
Блок предохранителей и реле Опель Астра H: схемы, назначение, где находится
Замена лампы стоп-сигнала Опель Астра H

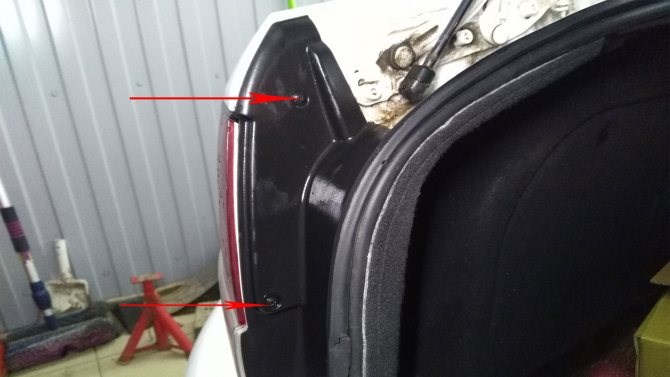

2. Отключаем питание и откручиваем две пластмассовые гайки от руки. Гайки крепят заднюю фару.
3. Нажимаем на кнопку отмеченную ниже и стягиваем фару из защелок.
4. Выкручиваем крестообразной отверткой три винта крепления задней крышки фары. После откручивания винтов, открываем две защелки.
5. Снимаем крышку и меняем лампу габаритов. Чтобы извлечь лампу ее нужно слегка прижать и провернуть влево, вы почувствуете как она освободиться. Устанавливаем так же, прижимаем и поворачиваем вправо.
6. Устанавливаем крышку, закрываем две защелки и закручиваем три винта.
7. На фаре есть паз, а на кузове ответное отверстие. Устанавливаем фару так чтобы паз вошел в отверстие на кузове и защелкиваем.
Защелкиваем просто нажав руками. Так же бывает что при установке заминает края резиновой кнопки. Помогаем ей выйти вверх с помощью плоской отвертки.
9. Закрываем лючок и фиксируем его поворотом защелки вправо.
| Место установки | Обозначение по ЕЭК | Мощность, Вт |
| Лампа переднего габаритного огня | W5W | 5 |
| Лампа передних указателей поворота | Н21 | 21 |
| Лампа бокового фонаря указателей поворота | W5W | 5 |
| Противотуманные фары (если установлены) | W55W | 55 |
Замена лампы головного света Opel Astra H
Снятие фонаря
Выкручиваем крестовой отвёрткой два самореза, держащих декоративную накладку и снимаем её.
В багажном отсеке открываем лючок, закрывающий болт под ключ на 10 и выкручиваем болт, крепящий задний фонарь.
- Оттягиваем фонарь от крыла.Он держится на двух шарообразный фиксаторах в пластиковых гнёздах. Можно помочь пластмассовой лопаткой, вставив её между фонарём и крылом.
- Снимаем разъём, поддевая его плоской отвёрткой. Теперь фонарь в наших руках.
