Штраф или лишение прав?
Ответственность за установку ксеноновых или светодиодных ламп в галогеновые фары до недавних пор стояла достаточно остро. Дело в том, что суды назначали наказание в виде лишения прав по части 3 статьи 12.5 КоАП за изменённый режим работы и цвет световых приборов.
Но испокон веков это было незаконно, потому что цвет в большинстве случаев от изменения типа фар не меняется. Лишь изредка при установке «холодного» света ксенона появляется эффект синевы. Но для судов это было неубедительно.
Почему же до недавних пор? Потому что Верховный суд РФ совсем недавно поставил точку в этом вопросе, указав всё то, что мы описали выше, для нижестоящих судов. То есть за незаконную установку ксенона или LED в галогеновые фары положен только штраф 500 рублей по части 1 статьи 12.5 КоАП.
Можно ли ставить ксенон и LED на ВАЗ? Штраф или лишение?
Особенности конструкции, полезные советы
Схема включения фар показана на рис. 9.15. Ближний и дальний свет фар на автомобиле ваз 2108, ваз 2109, ваз 21099 включается с помощью вспомогательных реле К5 и К11 (К8 и К9 для монтажного блока 2114). Управляющее напряжение на обмотки реле подается от переключателя 6 света фар, если полностью нажата клавиша переключателя 4 наружного освещения.
Схема включения указателей поворота и аварийной сигнализации на автомобиле ваз 2108, ваз 2109, ваз 21099 показана на рис. 9.17.
Указатели поворота правого или левого борта включаются переключателем 9. В режиме аварийной сигнализации выключателем 8 включаются все указатели поворота. Мигание ламп обеспечивается реле-прерывателем К2.
Если фары на автомобиле ваз 2108, ваз 2109, ваз 21099 вдруг начали светить тускло, а при включении сигнала поворота начинает мигать лампа габаритного света — восстановите контакт «массового» провода с кузовом автомобиля.
Возьмите себе в привычку регулярно менять лампы (особенно головного света фар). Со временем колба лампы мутнеет, и яркость лампы уменьшается. Причем этот процесс происходит достаточно медленно и водитель не замечает постепенного ухудшения освещенности дороги.

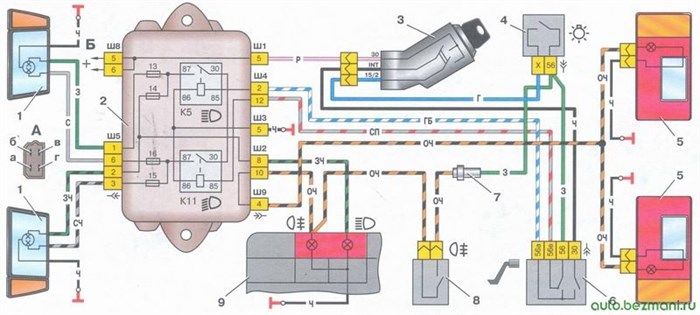

Рис. 9.15. Схема включения фар и противотуманного света на автомобиле ваз 2108, ваз 2109, ваз 21099:

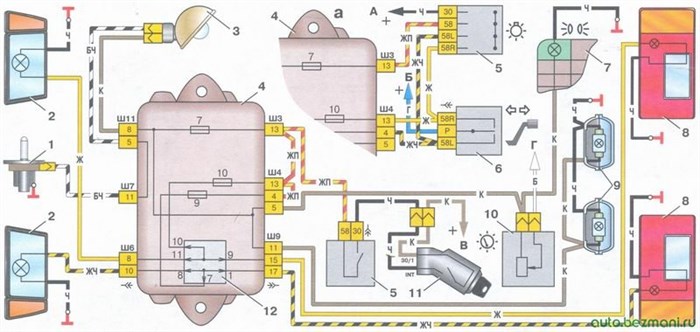

Рис. 9.16. Схема включения наружного освещения с фрагментом (а) схемы соединений системы стояночного света (для автомобилей ваз 2108, ваз 2109, ваз 21099 выпуска до 1988 г.):

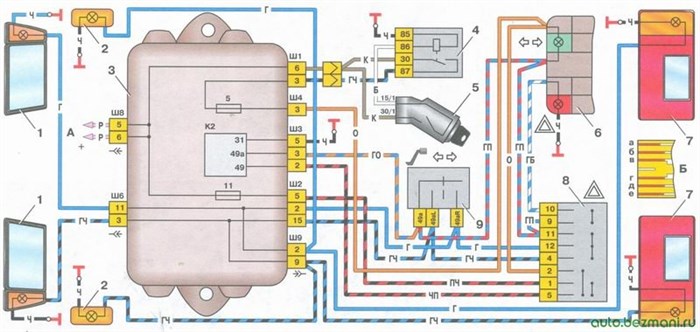

Рис. 9.17. Схема включения указателей поворота и аварийной сигнализации на автомобиле ваз 2108, ваз 2109, ваз 21099:
Особенности конструкции фар автомобиля ВАЗ-2108, ВАЗ-2109, ВАЗ-21099
Рефлектор 1 фары изготовлен из стали и имеет форму параболоида, ограниченного сверху и снизу горизонтальными плоскостями. Для создания зеркальной отражающей поверхности рефлектор внутри покрывается специальным термостойким лаком, а затем на него в вакууме наносится тонкий слой алюминия. Такое покрытие отражает от 90% падающего на него света.
Рассеиватель 5 фары выполнен из бесцветного силикатного стекла с высокой степенью прозрачности. На его внутренней поверхности отпрессована сложная система линз и призм, рассеивающих свет в горизонтальной плоскости и концентрирующих световой поток в необходимых направлениях согласно международным нормам.
Лампы для ВАЗ-2109 и их светодиодные замены — Lada 2109, 1.5 liter, 1997 year on DRIVE2
А12-10
Используются в габаритных задних фонарях. В качестве замены можно попробовать лампы на основе светодиодов типа 5050.
Единственное применение — подкапотная лампа. Можно заменить на любую светодиодную, дающую приемлемый свет, а также на LED-полоску (с доработкой).
А светодиоды?
Замена лампы ближнего света ВАЗ 2109
У моего друга и без лампы ближнего света на vaz куча чего сломалось ))) Здравствуйте, машина не тянет, местами когда нажимаешь газ провал и дергается тоже самое когда отпускаешь, и заводится долго будто зажигание позднее
Полезные тесты делаете! Жаль, что не каждый их смотрит. Я выбирал подобные лампы в адаптивный свет (чтоб был чуток похож на родной ксенон) Относительно цена — для меня лично победил osram cool blue intense.
Мне друг сказал на VAZ и без лампы ближнего света много чего сломалось… 21093 зажигание сбилось,пришлось провернуть трамплер на минус больше, хотя ремень стоит по меткам как и стоял.в чем может бить причина?
О лампе ближнего света можно говорить бесконечно! нормальный там свет и ничего придумывать не надо,есть свойство оптики садиться,(отраж атель тусклеет)новая оптика и хорошая регулировка все проблемы решают
Все проблемы из-за тупорылых нищиёбов. На нормальных машинах мощная оптика но никого не слепит и никто тебя не оштрафует. Бараны .
ага уже 3 года стоят лампы Н-4 110 на 130 и ничего не поплавил. Проблемы с лампой ближнего света это еще что
только на автовазе могли придумать такое . чтоб снять сидение открутить 9 болтов, вместо 4 как на нормальных авто. Нет ничего хуже тазов, это . наказание божье
погоди, это же не возможно на 03-06. 2-ближние и 2-дальние и как ты запихал туда ближний? Если не сложно сними видео, и докажи мне что возможно). А скорее всего ты будешь слепить встречку, У моего друга и без лампы ближнего света на VAZ 2109 много чего полетело
