Подсветка приборной панели ВАЗ 2107: какие лампы нужны и как заменить
Долгое меня волновала идея улучшить освещение салона и стилизовать его под цвет машины. Решив однажды занять себя в скучные непогодные вечера, достал из машины приборную панель, купил светодиодную ленту, провода, и началось…
Вырезал 4 кусочка светодиодной ленты, припаял к ним провода, а провода к дорожкам на плате. Приклеил ленту
Обклеил внутреннее пространство пищевой фольгой для более равномерного распределения света

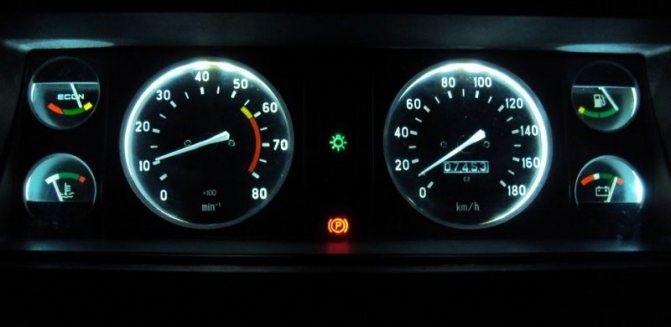

Результат сильно порадовал. Равномерное зелёное свечение, чёткая видимость показаний приборов
Всё? Нет, у меня было ещё достаточно светодиодной ленты и ещё больше энтузиазма))
Начал делать подсветку под панелью с водительской и пассажирской сторон. Был настолько увлечен работой, что забыл про фотографии)) Питание взял от плюсовой клеммы клавиши габаритов/ближнего света через такую же клавишу, установленную в пустой слот справа от противотуманок. С помощью контактов папа-мама разветвил провод на два направления.
Приклеил светодиодную ленту с пассажирской стороны под полкой, а с водительской два кусочка ленты (справа и слева от рулевой колонки) на металлический каркас. Приклеивать ленту около рулевой колонки было очень неудобно, случайно склеил свои пальцы)))
Чтобы легко было разбирать панель автомобиля, сделал разъёмы, соединяющие «пассажирскую» и «водительскую» ленты с питающим проводом.
Какие стоят лампочки в панели приборов ваз 2107 – какие лампы нужны и как заменить
Расположение ламп на панели приборов ВАЗ 2107

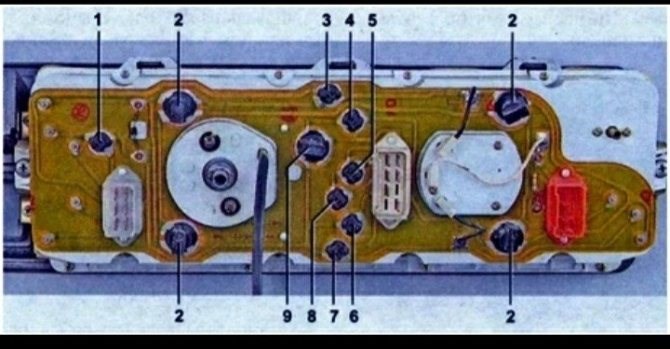

На фотографии запечатлена обратная сторона щитка приборов автомобиля. Цифрами помечены лампочки. Четыре из них под №2 являются лампами подсветки, остальные контрольными.
Расположены они на плате и предназначены для визуальной информации водителю. Каждая из них указывает на работу определенных систем, узлов и агрегатов автомобиля:
- Сигнализация малого количества бензина в баке.
- Подсветка приборов.
- Контроль работы указателей поворотов.
- Сигнал об отсутствии зарядки аккумулятора.
- Указатель включенных габаритных огней.
- Сигнализация низкого давления масла.
- Указатель включенного ручного тормоза.
- Указатель дальнего света.
- Сигнализация о не исправности системы принудительного впрыска на двигатели.
Меняем лампы приборной панели ваз 2107
Перегорание ламп в приборной панели автомобилей ваз обычное дело, так как установленные там обычные нитиевые лампы имеют достаточно небольшой срок службы. Постоянная вибрация и связанное с новыми правилами почти непрерывная их работа так же не добавляют им ресурса.
Для замены ламп необходимо разобрать панель приборов и снять щиток.
Как и во всех случаях, связанных с ремонтом электропроодки, необходимо прежде всего отключить аккумулятор, путем снятия минусовой клеммы , если у вас не предусмотрено выключателя «массы».
При помощи отвертки снимаем ручки управления печкой
Откручиваем гайку с троса сброса суточного пробега. Для этого можно воспользоваться пассатижами или кусачками. Кусачками не откусываем, а раскрытыми клювами упираем в гайку с передней части и поворачиваем.
Вынимаем заглушку винтов крепления лицевой части панели, воспользовавшись подходящей отверткой. И откручиваем их.

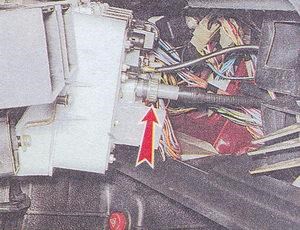

Отводим ее в сторону, откручиваем трос спидомета, снимаем шланг эконометра и разъединяем разъемы.
Для извлечения ламп их нужно повернуть на пол оборота и вынуть.
В данной приборной панели используются два типа ламп и цоколей.
Лампы подсветки меняются отдельно, контрольные лампы заменяются вместе с патроном.
Пересвет приборной панели ВАЗ 2107: не горит подсветка — причины
- Лампа резерва топлива
- Лампы подсветки
- Указатели поворотов
- CHECK ENGINE
- Лампа габаритных огней
- Масло
- Лампа стояночного тормоза
- Дальний свет
- Заряд аккумулятора
Пересвет приборки ВАЗ 2107 своими руками
Самым эффективным и простым способом является замена стоковых лампочек на диодные аналоги. Водитель может подобрать цвет диодов на свое усмотрение. Процедура переделки обычно выглядит так.
- Изначально нужно купить необходимые лампочки.
- Приборка разбирается, и старые осветители вынимаются из посадочных мест вместе с патронами.
- Теперь нужно заменить старые лампы на новые.
- Сборка конструкции выполняется в обратной последовательности.
Схема подсветки приборки 2107
Далее приведено описание элементов освещения панели.
- Уровень топлива.
- Подсветка приборки.
- Измеритель скорости.
- Лампочка подсоса.
- Указатели поворотов.
- Заряд аккумуляторной батареи.
- Штатный тахометр.
- Экономайзер (при наличии).
- Индикатор температуры ОЖ.
- Контролька давления масла в силовом агрегате.
- Лампочка ручника.
- Включение дальнего света фар головной оптики.
- Индикатор наружного освещения.
- Штатный вольтметр (при наличии).
Если требуется описание подключения индикаторов в виде схемы, форму можно увидеть ниже.
Замена лампочек на светодиодные
Чтобы поставить светодиоды — выполните последовательность действий.
Светодиодная лента в панель
Отдельно стоит метод пересвета, когда водитель использует диодную ленту. Здесь принцип действий аналогичен установке простых элементов, но со своими нюансами.
Суть процедуры в том, чтобы выставить ленту в спайку между основными осветителями (диодами). Делается это так.
- Далее нужно подготовить место крепления лент. Это можно сделать, просверлив плату панели изнутри.
- После этого, лампочки протягиваются в заранее просверленные отверстия и закрепляются там.
- Теперь следует найти на дорожках осветителей плюс и минус, куда и будет подпаиваться отрезок ленты, через счалку.
- Для удачной пайки нужно зачистить дорожки и обработать их припоем.
Светодиодные лампы в панель приборов ваз 2107 — Автомобильный портал AutoMotoGid
- Предохранитель. Плавкая вставка нередко отказывает или перегорает по причине попадания влаги или конденсата.
- Контактные группы и колодки проводов. Здесь нередко обламываются клеммы и окисляются колодки.
- Повреждение самой приборной панели. При скачках напряжения могут повредиться чувствительные дорожки, что спровоцирует отказ освещения.
