Аккумуляторный светодиодный походный фонарь HL-K13: характеристики
Стандартная комплектация headlight: одна зарядка от сети 220В и зарядное устройство от автомобильного прикуривателя. Искусственный источник света led – незаменимое приспособление для рыболовов, охотников, туристов, а также для применения в быту.

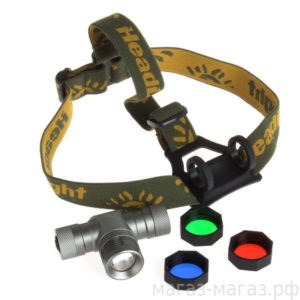

Данная модель аналог модели HL-K13, но за счет дополнительного оснащения по своим техническим, световым характеристикам приближен к военному профессиональному снаряжению. Headlight – мощный яркий источник света, защищенный от влаги, благодаря надежному магний-алюминиевому корпусу. В качестве независимого источника питания применяются две аккумуляторные литий-ионовые батарейки.
Несколько различных режимов и яркий свет
Световой мощный конус формируется за счет высококачественной защищенной от ударов, различных механических повреждений пластмассы линзы, источником яркого света служат светодиоды led с синим и белым свечением. Дальность потока света достигает до 1 км, ширина пятна света регулируется в достаточно больших пределах посредством механического способа.
Конструктивные особенности
Корпус модели изготовлен из сплава магния с алюминием, обладающими прекрасными антикоррозионными характеристиками и прочностью, а анодное оксидирование поверхности изделия значительно увеличивает эксплуатационные свойства фонаря. Аккумуляторное соединение размещено в отдельном от led блока корпусе, не имеющем высокой степени защиты от действия влаги.
Отличная комплектация и надежность
В комплект headlight HL-K13-2 входят все необходимые детали для комфортного, продолжительного применения:
- отсек для аккумуляторов;
- светодиодный блок;
- ремешок для надежного крепления на голове;
- несколько аккумуляторных мощных батарей;
- адаптер питания от сети (50 Гц, 220 В);
- адаптер питания от прикуривателя в машине.
Движение без проблем
Туристические фонари с налобным креплением – незаменимое приспособление для активных людей. Даже простому пользователю требуется свобода движения, не говоря уже о настоящих профессионалах, которым никак не обойтись в экстремальных условиях без помощи.
К примеру, такие профессии, как спелеологи, шахтеры, охотники, туристы, рыболовы связаны со сложностью и риском. Именно поэтому качественный источник света, свободные руки могут спасти в экстренных ситуациях человеку жизнь. Все туристы должны понимать, что без надежного источника света в походе просто не обойтись.
Как убрать режимы переключения у фонаря и оставить только один режим | by Alexander Kozlov | Medium
Почему для обустройства туристических фонарей используются светодиоды led, а не лампочка накаливания?
- светодиодный фонарь – прежде всего, это приспособление, необходимое для освещения предметов ночью или в темном помещении;
- источник света и электричество для каждого светодиодного электрического headlight, связаны между собою, ведь источник led питается от аккумулятора либо батареи.
В большинстве случаев все модели удобных приспособлений сделаны в Китае, что не является свидетельством плохого качества, ведь именно в этой стране была создана основная масса дорогих аналогов. Все фонари, в том, числе и модель HL-K13 производится на фабриках, с применением высококачественных деталей и сплавов, с соблюдением европейского стандарта качества.

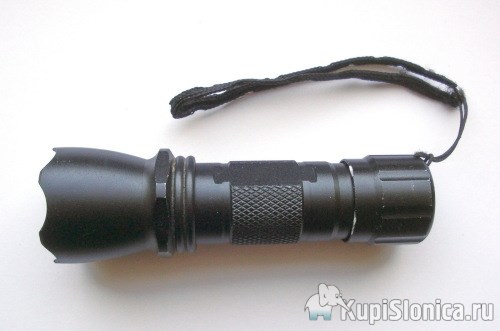

Доработка LED фонарика (установка драйвера и замена светодиода на CREE X-PE)
Этот фонарик был куплен на EBAY около 4-5 лет назад. Ссылка на продавца не сохранилась, да и врядли он еще продает этот товар. Но и сейчас я неоднократно вижу на многих торговых площадках братьев-близнецов этого фонарика, поэтому мне кажется этот обзор еще актуален.
Тем более принципы доработки этого фонарика можно применить и к другим подобным изделиям.
Фонарик верой и правдой отслужил мне несколько лет.
Светодиод я не могу опознать. Что-то маленькое, с низким тепловыделением, но достаточно яркое.
Я не пользовался им особенно интенсивно и он меня устраивал. В не было никаких ненужных мне режимов. Кнопка выключения в торце, как мне нравится. Есть уплотнительные резинки. Изначально он работал на трех элементах ААА. Потом у меня появились LiIon аккумуляторы 18650 и я попробовал запихнуть в фонарик такой элемент.
Выключатель разбирать незачем, а вот ту обойму в которой находится светодиод и драйвер придется посмотреть.
Видно что эта обойма металлическая, что уже неплохо. Мне попадались фонарики у которых эта деталь была из пластмассы.
Видно что внутри большое отверстие и плата светодиода касается обоймы только своими краями, площадь соприкосновения небольшая и без термопасты.
Обзор светодиодного налобного аккумуляторного фонаря GARIN LUX HR-3W | Фонарики | Обзоры | Клуб DNS
Как убрать режимы переключения у фонаря и оставить только один режим
Чтобы как-то решить эту проблему, люди часто просят либо отключить память, чтобы фонарь всегда включался с одного режима, либо просто сделать один мощный режим. Вот последним вариантом мы и займёмся.

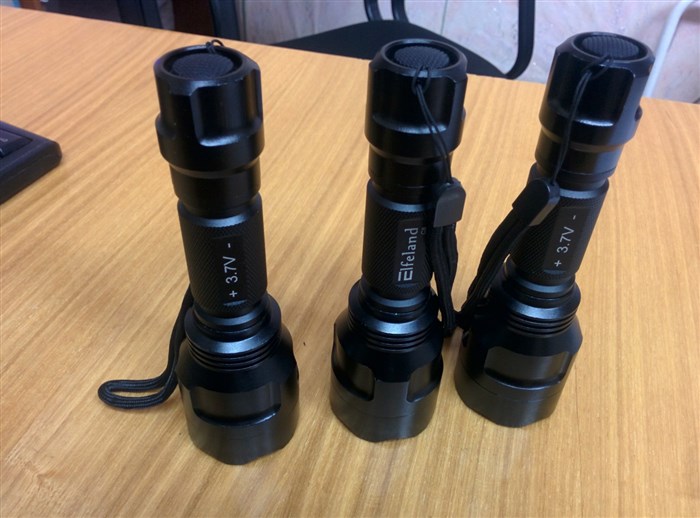

Купили мы как-то на работу несколько дешманских фонарей C8 с 5-режимным драйвером. Такой вариант мало кому понравился и решили мы попробовать сделать их однорежимными (тем более их почти всегда использовали только в самом мощном режиме).
Разбираем фонарь, смотрим на драйвер (плата с электронными компонентами) и идём в интернет искать как его изменить на 1 режим. Драйвер промаркирован как 5120B и состоит из одной трехлапой микросхемы (не считая т.н. рассыпухи (резисторы, конденсаторы, диоды)). В итоге нашел, что нужно замкнуть левую и среднюю ногу микросхемы (см. фото).
Осталось только припаять перемычку, проверяем и собираем фонарь. Готово.
Второй на очереди был фонарь коллеги YAGE 332c. Фонарь имеет 3 режима: сильный, средний и стробоскоп.
Хоть на вид драйвер и похож на первый, но такой же финт тут не прокатывает. Этот драйвер построен на микросхеме CX2859. В данном случае можно вообще эту микросхему выпаять, а нижние контакты ног замкнуть перемычкой.
Третий фонарь другого коллеги работает на двух литиевых аккумуляторах 18650 и схема драйвера тут чуть мудренее (прежде всего из-за преобразователя 8.4 В от двух батарей под нужное напряжение). В нем так же 5 режимов работы.
Этот драйвер основан на двух шестилапых микросхемах: LEDA и HR802C. Для реализации одного режима на микросхеме LEDA нужно замкнуть 3 и 4 ноги (считаем с нижней левой против часовой, на фото уже припаяна перемычка). Всё, теперь ток идёт мимо регулятора ШИМ сигнала в самом мощном режиме.
