Птф Форд Фокус 3 замена (видео)
Рекомендуется отрегулировать световой пучок, добившись оптимальной работы светового оборудования. Придерживайтесь предлагаемого алгоритма и процедура, пройдёт успешно. Внимательно отнеситесь к фиксации проводки во время установки компонента в нишу и обратной сборки.

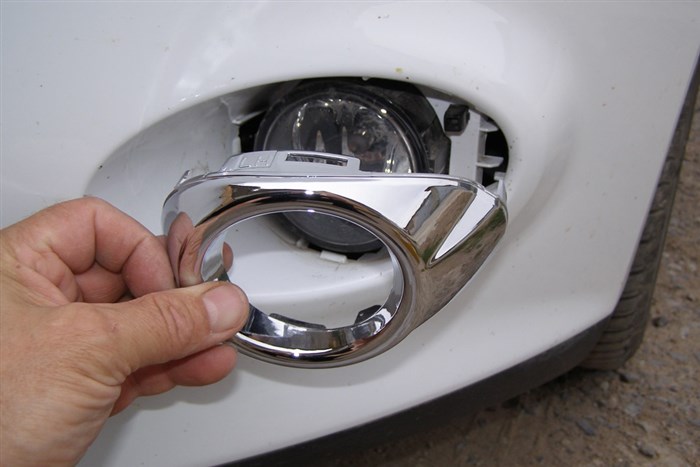

В сегодняшней публикации речь пойдет о самостоятельной замене противотуманной фары на Ford Focus четвертого поколения. Для снятия фары из инструментов вам понадобится только отвертка с наконечником торкс ну и, конечно новая ПТФ. В моем случае была куплена запчасть производителя Hi-Drive, ее каталожный номер FL-732.
Чтобы добраться до крепления ПТФ Ford Focus и без проблем ее демонтировать необходимо сначала снять фару головного света. Она крепится двумя саморезами торкс, открутив которые можно снять корпус фары и отложить ее в сторону.
После этого рукой находим внизу патрон противотуманки, проворачиваем ее на 90 градусов и вынимаем его вместе лампой.
Теперь откручиваем саморезы переднего крепления подкрыльника, немного отгибаем его, чтобы пролезла рука, после чего вынимаем корпус противотуманки, она крепится пружинными защелками, и на ее место устанавливаем новую.
Похожие публикации:
Лампы освещения, применяемые в Ford Focus 3, как выбрать, как заменить
- Выполнение демонтажа элементов, которые фиксируют электрические разъемы, а также правильное снятие радиаторной решетки и всех остальных креплений;
- Демонтаж поворотных механизмов и обводных рамок со снятием контактов с электроразъемов;
- Снятие корпуса фары и очистка ее внутренней поверхности от пыли и скопившейся грязи;
- Установка новых ламп и при необходимости – уплотнительных элементов;
- Установка новой фары и сборка элементов конструкции в обратном порядке.
Схема проведения процедуры
Работа начинается с открывания капота и откручивания крепёжных винтов, фиксирующих головную фару. Головной элемент отводится в сторону, отключать его от проводки необязательно. Довольно получить доступ к корпусу оптического элемента Форда Фокус.
Замена лампы в противотуманной фаре Ford Focus 3 (2012, седан) рассматривается в данном фотоотчете. Чтобы поменять лампу своими руками, понадобится звездочка Торкс Т30. Если поддомкратить авто и установить подпорки — замена будет куда удобнее.
Как поменять противотуманную лампу на Фокус 3
Первым делом для замены лампы в ПТФ Форд Фокус 3, надо поддомкратить машину, установить подпорки, и заглянуть под бампер. Выкрутить винт звездочкой Т30 и отогнуть брызговик. Возможно, на других Фокусах 3 будут еще винты и другие крепежные элементы, но в данном случае оказалось достаточно выкрутить один винт. После этого можно увидеть лампу противотуманки.
Далее надо повернуть патрон лампы на четверть оборота и вытащить лампу из фары. Аккуратно приподнять фиксаторы и отсоединить лампу от разъема питания.
Нельзя касаться пальцами стекла новой галогенной лампы, чтобы не оставить следов, которые приведу к скорому перегоранию. Очистить лампу можно салфеткой, смоченной спиртом.
Затем вставить новую лампу в корпус фары, повернуть уже на четверть по часовой, и подсоединить разъем питания. Стоит сразу же проверить новую лампу, а потом установить на место брызговик и закрутить винт.
Номер противотуманной лампы на Фокус 3
Таблица применяемых ламп в Форд Фокус 3
Мы рассмотрим, как произвести замену и как отрегулировать положение осветительных элементов. Все эти мероприятия по силам любому автомобилисту, но требуют аккуратности и четкого выполнения всех рекомендаций.
Замена ламп
Сразу отметит, что предохранитель ближнего света на Форд Фокус 3 отсутствует, работой данной системы управляет модуль, о котором написано выше. В конструкции есть только предохранитель дальнего света.
На фото отмечено расположение модуля в блоке предохранителей
Если с данным элементом все в порядке, значит, нужна замена лампы ближнего света на Фокус 3, процесс можно провести своими руками, даже если у вас совсем нет опыта в данной сфере, и вам поможет простая инструкция:
- Это необходимо для того, чтобы исключить возникновение проблем при работе с электрической частью автомобиля, поэтому не забывайте об этом.
- они отворачиваются звездочкой или шестигранником, о которых написано выше. Чтобы вам было проще найти точки фиксации, мы отметили их на фото.
Удобнее всего пользоваться небольшой трещоткой. С ее помощью откручивание будет происходить гораздо проще и быстрее
- их два, и проще всего они отжимаются с помощью плоской отвертки с длинным жалом – надавливаете, чтобы уступ вышел из зацепления, и тянете фару наружу. Если отвертки нет, можно аккуратно потянуть корпус на себя, защелки очень прочные и сломаться не должны.
Фиксатор не дает корпусу вывалиться и надежно держит его
- для того, чтобы положить ее на столе, то есть замена лампочки ближнего света на Форд Фокус 3 может быть произведена в максимально комфортных условиях, что исключает повреждения, вызванные ограниченным доступом.
- под ним вы увидите патрон с присоединенными проводами, чтобы достать узел из корпуса, просто нажмите на зажим, который хорошо видно на фото, и элемент выйдет очень легко.
Патрон нажимается с нижней стороны, там специально нанесены указывающие полоски
Совет!
Проще вначале вставить лампу в рассеиватель, а только затем надеть патрон, так процесс происходит гораздо быстрее и проще.
Регулировка
Иногда требуется регулировка ближнего света на Форд Фокус 3, для этого нужно следующее:
На схеме отражен результат, которого нужно добиться
- В первую очередь нужно провести подготовительные мероприятия: проверить давление в шинах, заполнить бак и положить отягощение в 75 кг на месте водителя.
- Далее машина ставится на ровную поверхность перед стеной на расстоянии 3 метра от нее.
- На поверхности чертятся вертикальные линии, совпадающие с центром фар, и горизонтальная черта по высоте расположения ламп, ниже ее на 35 мм чертится еще одна линия.
- Закрывается одна из фар, после чего корректор выставляется в нулевое положение и с помощью шестигранника на 7 мм проводится регулировка, винты расположены в углу фар, элемент отмечены на фото стрелками. Такой же процесс повторяется и со второй фарой (аналогично регулируются фары на КИА).
Замена ламп в птф на Форд Фокус 3 (Ford Focus 3) подробная инструкция
Выбор производителя
Второй важный фактор при выборе ламп ближнего светя для Ford Focus выпуска-3 – это производитель. Изначально в базовой комплектации применяются фирменные светоисточники линейки Osram. Однако нередко в качестве альтернативы автопользователи применяют аналоги таких марок, как:
Рассмотрим подробно их основные характеристики и особенности применения для Форд Фокус-3.
Osram Н7 Original
Philips Н7 Vision Plus
Лампа используется как аналог штатно устанавливаемой в оптическую систему ближнего света на Форд Фокус 3, и потому обладает сходными параметрами. Единственное отличие – на 60% более сильная светимость при такой же цветовой температуре – 3,2 тыс. К. Применение такого светильника позволяет продлить горизонт видимости и улучшить комфорт и безопасность управления авто.
Koito Whitebeam h7
Behr Hella h7 Standart
Еще одна стандартная лампа галогенового типа для установки в оптическую систему ближнего света на Форд Фокус 3. Характерная особенность – бело-голубой оттенок цвета. Среди других преимуществ выделяется невысокая стоимость и длительный срок службы.
