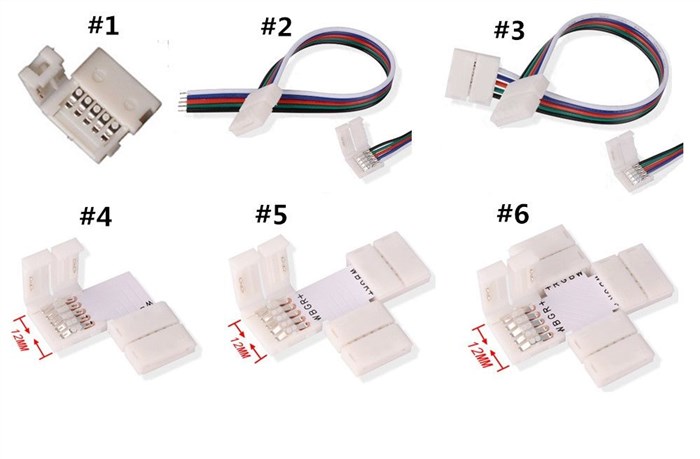

Максимальная Длина Светодиодной Ленты При Одном Блоке Характеристика излучателей

Характеристика излучателей

3.1 Лента SMD 3528, состоящей из 60 светодиодов

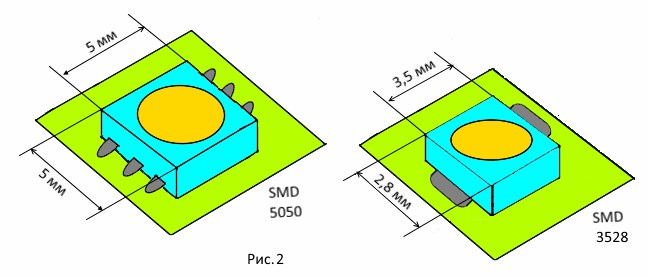

В этой конструкции используют светодиоды, с указанными выше размерами. Лента, менее яркая не слепящая глаза.

Подходит для контурной подсветки и создания романтической атмосферы. Выделяют элемент интерьера, нишу, освещения потолка по периметру, полки в шкафу, баре. Подчёркивая только контур.

Поток излучения составляет 420—450 люмен. Ей достаточно 4,8 Вт/м. По мощности приравнивают к лампе накаливания в 30 Вт.

Световой поток СД имеет угол распространения 120 градусов, в то время как лампа накаливания освещает пространство вокруг себя на 360 градусов.

Такая светодиодная лента практически не греется, поэтому алюминиевый радиатор или профиль для охлаждения ей не нужен. Модуль 5 см, то есть режется по метке с припаянными к ней 3 светодиодами. Приклеивают на чистую поверхность и подключают к блоку питания.

3.2 SMD 3528, состоящей из 120 светодиодов

Рассчитана под напряжение 12 в. Мощность указана в таблице. Излучение в диапазоне 850—900 люмен. Размер модуля 2,5 см, состоящего из трёх СД. При подборе длины ленту разрезают по отметке. В стандартном варианте светодиоды расположены без чёткого соблюдения расстояния между ними.

Её преимущество — небольшая мощность и с высоким показателем светового потока(СП).

Применяют для устройства освещения, оформления контурных форм. Стандартная на 120 элементов имеет световой поток такой же, как и премиум класса на 60 диодов.

При монтаже ленту размещают недалеко от потолка на стыке со стеной.

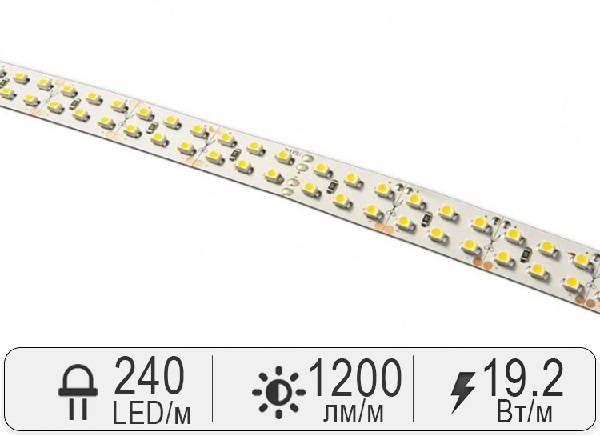

3.3 SMD 3528, состоящей из 240 светодиодов

Рассчитана под напряжение 24 в. Поток излучения 1200 люмен (на один 7-9 лм). Размер модуля 25 мм, состоящего из шести элементов. Мощность приведена в таблице.

Светодиоды припаяны на минимальном расстоянии. Покрытие люминофора имеет круглую форму. Ленту применяют при отсутствии основного освещения, наклейкой на алюминиевый профиль.

Значительное количество светодиодов и высокая яркость обеспечивают любителям солнечный загар. Небольшой мощности используют для контурного выделения предметов, концертных декораций, в театральных костюмах. Для подсветки приборных панелей и салонов автомобилей.

3.4 Таблица 1. SMD 3528

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Расчет блока питания для светодиодной ленты: как рассчитать мощность трансформатора ленты на 12 вольт и другой? Неправильно подобранный профиль не будет в полной мере обеспечивать теплоотвод, а это приведет к быстрой деградации светодиодов и выходу ленты из строя. Спрашивайте, я на связи!

Как подключить светодиодную ленту. Светодиодная лента в быту.

Характерные отличия, разница светодиодных лент

4.1 Таблица 2.

Для сравнения, ЛН 75 Вт излучает поток 850 люмен. Освещение на 360 ?, а светодиоды имеют направленный пучок распространения в пределах 120 градусов. Данные, приведены в таблице.

4.2 СД ленты отличают по качеству комплектующих элементов

При выборе обращают внимание на соотношение цены и свойств продукта. И поэтому ленты делятся: на профессиональные и эконом класса. Первые собраны на тщательно проверенных светодиодах и резисторах. Во втором случае используют более дешёвые комплектующие с меньшими требованиями к качеству и продолжительности службы.

4.3 СД ленты отличаются степенью защиты

Буквенно-числовое обозначение классифицирует надёжность оболочки от проникновения влаги, пыли. Например, буквы IP расшифровывают как Ingress Protection (степень защиты). Первая цифра — ограждение устройства от попадания твёрдых включений, вторая — от просачивания влаги.

4.4 Различие СД лент по цветовой температуре

Каждый диод излучает свечение, имеющее определённую цветовую температуру. Она бывает белого, тёплого, холодного, жёлтого, а также основных: красного, зелёного, синего.

4.5 СД ленты различаются окраской гибкой платы (подложки)

Она бывает жёлтой, белой, реже чёрной. Цвет на электрические параметры влияния не имеет.

Пример расчета на один блок питания

Для начала определите мощность подключаемой ленты. А если их несколько, то нагрузка суммируется. Чтобы было проще ориентироваться, воспользуйтесь таблицей.

Дальше переходите к расчету. Его нужно делать в такой последовательности.

• Допустим, у вас лента модели Venom SMD 5050 60 LEDs/M 14.4W длиной 4 м. Тогда ее общая мощность составит: (14,4 Вт/м) * (4 м) = 57,6 Вт.
• Подберите коэффициент запаса. Он нужен, чтобы адаптер работал без перегрузки. Если блок используется на улице и хорошо вентилируется, то будет достаточно 20%. А когда он расположен в монтажной коробке, и к тому же в жарком помещении, то коэффициент должен быть минимум 40%. Возьмем в расчет нормальные условия работы, при которых К = 30%. Тогда мощность блока питания должна быть:

Важно. Учтите, что для моделей с пассивным охлаждением коэффициент запаса мощности должен быть выше, чем для адаптеров с вентиляторами.

• Дальше нужно округлить эту цифру в большую сторону до стандартной величины – 80 В. Выбрать нужное значение мощности вам поможет наша таблица.
• Иногда в характеристиках указывают не мощность, а наибольший выходной ток (в Амперах). Тогда мощность блока питания следует разделить на рабочее напряжение ленты:

Это значит, что на выходе адаптер должен обеспечить ток не менее 6,5 Ампер.

Бонусом вы можете посчитать расход электроэнергии. Для этого умножьте мощность потребителя на время его работы.

Допустим, наша лента работает месяц, 2 часа каждый день. Тогда расход составит:

Справка: лампа накаливания на 100 Вт за это же время израсходует тока вдвое больше (6 кВт*ч).

После подключения убедитесь, что блок питания работает правильно.

• Самое главное – корпус не должен нагреваться. Чтобы это проверить, через полчаса-час непрерывной работы потрогайте его рукой. Желательно металлические части. Если рука свободно выдерживает нагрев, то адаптер подобран правильно.
• Прислушайтесь к работе. Свист и треск не допускаются. У блока может только шуметь кулер и слегка гудеть трансформатор.

Важно. Часто у адаптеров питания есть несколько выходов для 2-х, 3-х и более светодиодных лент. При этом длина светодиодной полосы для одного разъема не должна превышать 5 м. Иначе будет перегрузка. А если нужно подключить несколько осветителей, то это делается 2-мя способами.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Как выбрать и подключить светодиодную ленту В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем. Спрашивайте, я на связи!

Как выбрать светодиодную ленту: профиль, длина и особенности монтажа — статья от экспертов Apeyron Elelctrics

• Открытые. Самые простые и дешевые модели, но и самые «нежные». Их применяют только в комнатных условиях, где нет пыли и невысока влажность.
• Полугерметичные. Защищены от легких капризов природы. Крупная пыль и водяные брызги для них нестрашны, а вот постоянная влажность быстро «убьет» адаптер. На улице их нужно прятать под навес, а лучше в монтажную коробку. Степень защиты – IP54.
• Герметичные. Через защищенный корпус не проникнут пыль и влага. Они подойдут и для уличного освещения, и для работы во влажной среде, такой как ванные комнаты и бассейны. Степень защиты – IP65 или IP68 (*6 – полная защита от пыли, *5 – защита от водяных струй, *8 – устройство выдержит погружение в воду).

Как рассчитываются несколько блоков?

Когда вам нужно использовать полосу светодиодов длиной 10 и более метров, то отрезки длиной 5 м соединяются с разными выводами блока питания по схеме.

У такого решения есть недостаток – большие потери постоянного тока в проводах. Диоды, которые находятся далеко от адаптера питания, будут светить тускло. Кстати, во избежание таких потерь для передачи тока на большие расстояния используют переменный ток с большим напряжением. Поэтому лучше использовать несколько блоков питания. Они подключаются по такой схеме.

Адаптеры желательно располагать равномерно вдоль всей ленты, а не собирать в одной монтажной коробке. Тогда они не будут перегреваться.

Методика расчета не отличается от той, которая используется для одного блока.
