Диоды полупроводниковые
Быть может, раздел называется несколько тривиально, когда требуется просто типичные диоды отличить от морально устаревших электронных ламп, современнейших SMD модификаций. Рядовые полупроводниковые диоды – легко разрешимое горе радиолюбителя. Боковина цилиндрического корпуса с дисковым основанием, ножками содержит нанесенную краской легко различимую надпись.

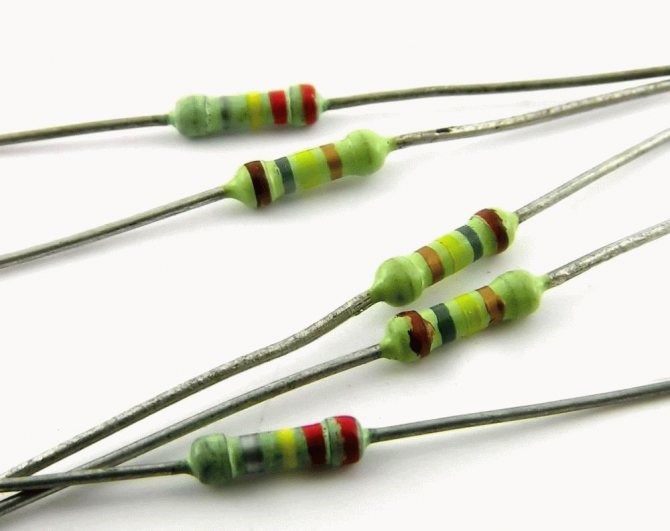

Полупроводниковые резисторы. Отличите невооруженным глазом?
- Первое место занимает буква или цифра, кратко характеризующая материал элемента:
- Г (1) – соединения германия.
- К (2) – соединения кремния.
- А (3) – арсенид галлия.
- И (4) – соединения индия.
- Вторая буква в нашем случае Д. Диод выпрямительный, либо импульсный.
- Третье место облюбовала цифра, характеризующая применимость диода:
- Низкочастотные, током ниже 0,3 А.
- Низкочастотные, током 0,3 – 10 А.
- Не используется.
- Импульсные, время восстановления свыше 500 нс.
- Импульсные, время восстановления 150 – 500 нс.
- То же, время восстановления 30 – 150 нс.
- То же, время восстановления 5 – 30 нс.
- То же, время восстановления 1 – 5 нс.
- Импульсные, время жизни неосновных носителей ниже 1 нс.
- Номер разработки составлен двумя цифрами, может отсутствовать вовсе. Номинал ниже 10 дополняется слева нулем. К примеру, 07.
- Номер группы обозначается буквой, определяет различия свойств, параметров. Буква часто становится ключевой, указывает рабочее напряжение, прямой ток, прочее.
В дополнение к маркировке справочники приводят графики, по которым решаются задачи выбора рабочей точки радиоэлемента. Указываются сведения о технологии производства, материале корпуса, массе. Помогает информация проектировщику аппаратуры, любителям практического смысла не несет.
Импортные системы обозначения отличаются от отечественных, хорошо стандартизированы. Поэтому при помощи специальных таблиц нетрудно отыскать подходящие аналоги.

Как отличить стеклянный диод от стабилитрона — Мастер Фломастер
- устаревшая сегодня элементная база сравнительно большого размера, явно различимая маркировка, сформированная стандартными буквами, цифрами;
- стеклянные корпусы, снабженные цветовой символикой;
- SMD элементы.
универсальные диоды
С первого взгляда можно отличить любые цветные диоды, о которых пойдет речь ниже.
Например, диоды семейства КД410 отличаются тем, что имеют точку в районе расположения анода. Корпус прозрачный у диодов КД102. У устройства КД274 возле катода можно заметить два цветных кольца. Нужно заметить, что существуют еще и другие различимые метки, которые позволят с легкостью отличить устройства друг от друга.
У иностранных производителей есть своя система обозначений. Если необходимо выбрать аналог, то следует использовать таблицы соответствий. В остальном характеристики устройств от отечественных не отличаются. Цветная маркировка, а также многие другие обозначения параметров диодов, как правило, соответствует либо стандартам США, либо европейской системе.

Маркировка SMD диодов, справочник кодовых обозначений

Любому практику полезно иметь подобный справочник, чтобы не тратить времени на распознавание маркировки, поиск аналогов или иных вариантов использования. Иногда возникает возможность замены обычных диодов или других деталей на чипы, что дает немалый выигрыш:
На первый взгляд, разобраться в многообразии чипов непросто, однако, составители справочников это понимают и объединяют все данные по группам. Отдельно рассматриваются диоды, конденсаторы, резисторы и прочие типы. Это несколько упрощает ориентирование в огромных массивах данных.

Диоды — характеристики, обозначение и маркировка диодов
Полевые SMD транзисторы
| Маркировка | Тип прибора | Маркировка | Тип прибора |
| 6A | MMBF4416 | C92 | SST4392 |
| 6B | MMBF5484 | C93 | SST4393 |
| 6C | MMBFU310 | H16 | SST4416 |
| 6D | MMBF5457 | I08 | SST108 |
| 6E | MMBF5460 | I09 | SST109 |
| 6F | MMBF4860 | I10 | SST110 |
| 6G | MMBF4393 | M4 | BSR56 |
| 6H | MMBF5486 | M5 | BSR57 |
| 6J | MMBF4391 | M6 | BSR58 |
| 6K | MMBF4932 | P01 | SST201 |
| 6L | MMBF5459 | P02 | SST202 |
| 6T | MMBFJ310 | P03 | SST203 |
| 6W | MMBFJ175 | P04 | SST204 |
| 6Y | MMBFJ177 | S14 | SST5114 |
| B08 | SST6908 | S15 | SST5115 |
| B09 | SST6909 | S16 | SST5116 |
| B10 | SST6910 | S70 | SST270 |
| C11 | SST111 | S71 | SST271 |
| C12 | SST112 | S74 | SST174 |
| C13 | SST113 | S75 | SST175 |
| C41 | SST4091 | S76 | SST176 |
| C42 | SST4092 | S77 | SST177 |
| C43 | SST4093 | TV | MMBF112 |
| C59 | SST4859 | Z08 | SST308 |
| C60 | SST4860 | Z09 | SST309 |
| C61 | SST4861 | Z10 | SST310 |
| C91 | SST4391 |

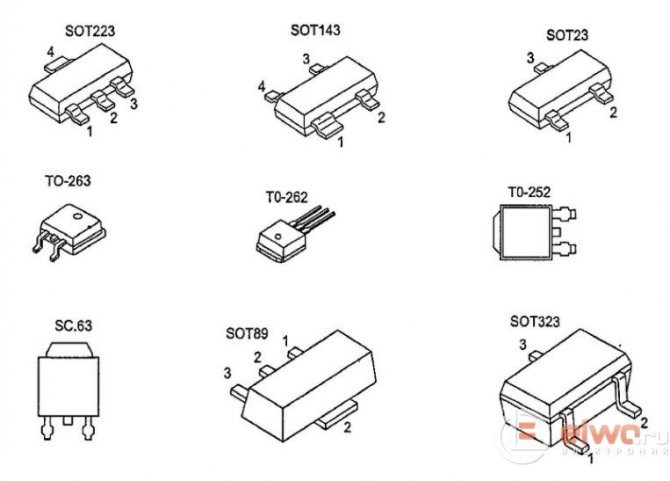

Если вы не уверены что это транзистор, либо его расшифровка тут не указана, смотрите по ссылке общую таблицу всех планарных деталей. Как выглядят различные смд-корпуса транзисторов приведено на рисунке ниже:

А это пример n-p-n и p-n-n биполярных транзисторов (sot-23, sot-323) с типовым расположением выводов:
Дополнительная маркировка стеклянных моделей
Диоды в стеклянных корпусах имеют свои собственные обозначения, которые мы рассмотрим далее. Они настолько простые (в отличие от вариантов с пластиковыми корпусами), что практически сразу же запоминаются наизусть, нет необходимости каждый раз использовать справочник.
Цветовая маркировка используется для пластиковых диодов, например, для SOT-23. Твердый корпус модуля имеет два гибких вывода. На самом корпусе, рядом с вышеописанной полосочкой, дописываются таким же цветом несколько цифр, разделенных латинской буквой. Обычно запись имеет вид 1V3, 9V0 и так далее, разнообразие позволяет подобрать любые параметры по обозначению, как и в SMD.
Что же значит эта кодовая маркировка? Она показывает напряжение стабилизации, на которое рассчитан данный элемент. К примеру, 1V3 показывает нам, что это значение равно 1.3 В, второй же вариант – 9 вольт. Обычно чем больше сам корпус, тем большим стабилизирующим свойством он обладает. На фото ниже показан стабилитрон в стеклянном корпусе с маркировкой катода 5.1 В


Маркировка советских диодов. Маркировка диодов и схема обозначений
- UCT – указывает, какое номинальное значение модуль способен стабилизировать.
- ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
- ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
- ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
- ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.
Заключение
Правильный подбор параметров стабилитрона позволит получить стабильный ток, который из него подается на цепь. Обязательно подбирайте такие параметры предохранителя, используя соответствующий справочник, чтобы входное напряжение не испортило деталь, ему желательно находиться приблизительно в середине диапазона UCT ± ΔUCT.
