Управление освещением с двух, трёх и более мест
Такая задача часто встречается в частных домах на предусадебном участке, например, около входной двери и калитке, на входе во двор, а также в домах с несколькими этажами, чтобы было возможно включить свет с любого из этажей и безопасно спустится по лестнице.
Основная проблема заключается в том, что, если установить на один светильник два обычных выключателя, то как бы вы их не подключили, либо они оба должны быть включены, либо оба выключены. Поэтому не получится полноценно управлять освещением из нескольких мест по такой схеме.
Для того чтобы решить эту проблему используют схему с проходным выключателем. Такой прибор правильнее назвать переключателем. Давайте рассмотрим схему и особенности проходного выключателя.

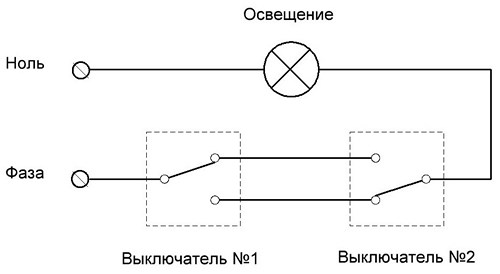

Здесь мы видим, что выключатель по внутренней схеме отличается от обычного. Если на стандартном варианте контакт либо замкнут, либо нет, то здесь подвижный контакт замыкает либо на одну линию, либо на другую, поэтому я и назвал его переключателем.
Если вы еще не поняли, как эта схема работает – рассмотрим её состояния:
1. На обоих выключателях клавиша нажата в положение «ВВЕРХ» — лампочка горит, ток течет по «верхнему» проводу (если смотреть на приведенную схему).
2. Первый выключатель в положении «ВНИЗ», а второй «ВВЕРХ» (или наоборот) – ток по цепи не протекает, лампа не горит.
3. Оба выключателя в «нижнем» положении – ток протекает по «нижнему» проводу, и лампа горит.
1. К светильнику напрямую подсоединяем ноль из распредкоробки или другим способом, в зависимости от обстоятельств
2. К ближнему к источнику питания (допустим сеть 220В) выключателю протягивает трёхжильный кабель. Первую жилу соединяем с фазой и средним подвижным контактом выключателя. Ниже приведем клеммы выключателя и его схему повторно.
3. Две оставшиеся жилы соединяем с парой выходных неподвижных контактов и второго выключателя.
4. От среднего подвижного контакта второго выключателя берем исходящую фазу и подключаем к светильнику.
Проходной выключатель отличается от обычного тем, что имеет переключающий контакт, итого на нем расположено три клеммы для подключения вместо двух. Они также бывают одно, двух и трёхклавишными. Тогда эта схема просто дублируется в соответствии с количеством клавиш и групп ламп так как это изображено на рисунке ниже.
Силовые контакты, которые включают или отключают нагрузку, подключенную к контактору, всегда парные 1-2, 3-4, 5-6, 7-8 и т.д.
Управление освещением с двух, трёх и более мест » Сайт для электриков — статьи, советы, примеры, схемы

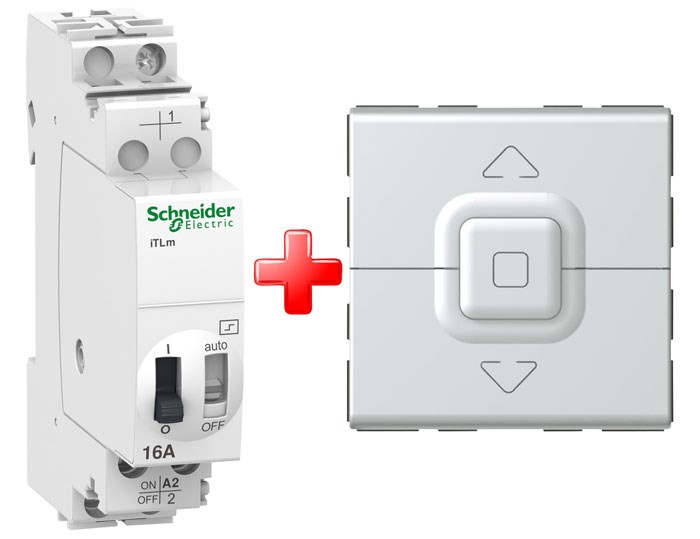

3 схемы управления освещением на импульсном реле.
Систему управления освещением на импульсных реле уже нельзя назвать каким-то ноу-хау. Появилась она очень давно.
Однако широкая практика внедрения и использования бистабильных реле, так их еще называют по-научному, вместо старых проверенных временем проходных выключателей, получает все большее распространение именно сейчас.
Конечно, есть и более современные устройства, основанные на управлении по Wi-Fi сигналу или подключенные к ПЛК (PLC), однако импульсники (блокировочные реле) более доступны по деньгам широкому кругу рядовых пользователей.
В среднем их цена колеблется в пределах 1000 — 1500 рублей за штуку, в зависимости от производителя и функциональности (встроенный таймер, функция центрального управления и т.п.)
А еще они более ремонтно-пригодны. При выходе из строя какой-то одной релюшки, у вас перестанет работать всего лишь одна зона освещения, а не пропадет свет во всем доме, как это будет с PLC.
Давайте рассмотрим, как это все работает, по каким схемам подключается и постараемся разобраться, лучше это или хуже проходных выключателей.
В длинных коридорах, на лестницах при подъеме с первого на второй этаж, в спальнях, очень удобно включать свет при входе, а выключать его совсем в другом месте (на выходе или возле кровати).
Везде в таких случаях электрики рекомендуют устанавливать проходные (маршевые) и перекрестные выключатели.
В чем же существенная разница между ними и импульсными реле? И почему все отказываются от выключателей?
Как выглядит схема подключения на проходных? Как правило, питание первых делом подводится к ответвительной коробке под потолком, а далее от нее к самим выключателям. Для монтажа применяется трехжильный кабель ВВГнг-Ls 3*1.5мм2.
Чем больше переключателей вы будете ставить, тем больше проводов вам потребуется.
При монтаже проходных двухклавишников, у вас уже появляется 6 контактов, к каждому из которых нужно подвести провода.
А попробуйте такой пучок грамотно соединить в распредкоробке? Не всякий электрик сразу разберется с такой схемой подключения.
Как правильно спланировать электрику в квартире
Как правильно спланировать электрику в квартире The Village c помощью дизайнеров разобрался, как удобно расположить дома розетки и выключатели
Однажды мы столкнулись с желанием заказчика сделать огромный по размеру щиток на пару дюжин автоматов в доме 1969 года постройки с газовой плитой. Казалось, что решение будет очень надёжным. Но в итоге такое большое количество автоматов не было оправданно.
Отсюда наш главный совет: внимательно посмотрите, каков материал вводного кабеля (медь или алюминий) в электросчётчике вашей квартиры, какого сечения этот кабель и в каком состоянии он находится. Это определит реальные возможности по суммарной мощности электроприборов у вас дома.
Схемы управления освещением через контакторы и магнитные пускатели

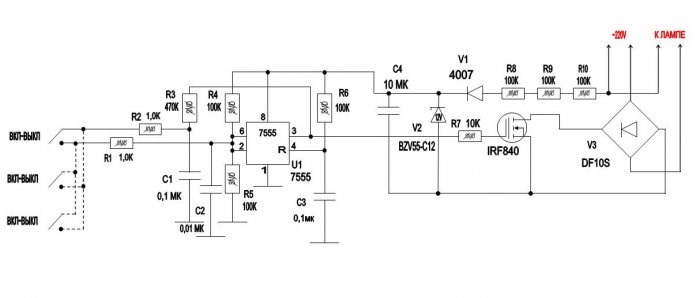

Понадобится
- Клемник в плату с шагом 5 мм. 3 шт. (можно не ставить, а просто припаять провода)
- Резистор 1 К 1206 — 2 шт.
- Резистор 100 К 1206 — 6 шт.
- Резистор 470 К 1206 — 1 шт.
- Резистор 10 К 1206 — 1 шт.
- Конденсатор 0,01 мкФ 1206 — 1 шт.
- Конденсатор 0,1 мкФ 1206 — 2 шт.
- Конденсатор 10 мкФ 1206 — 1 шт.
- Диод 4007 (любой на 600-800 В подходящего размера) 1 шт.
- Стабилитрон 12 В BZV55-C12 (можно 2 шт. на 5.6 В) 1 шт.
- Диодный мост DF10S (любой подходящего размера на 1 А 600-1000 В ) 1 шт.
- Транзистор IRF840 — 1 шт.
- Микросхема ICM7555 (аналог ALD555, LMC555, TS555, TLC555) — 1 шт.
Монтаж
Описание

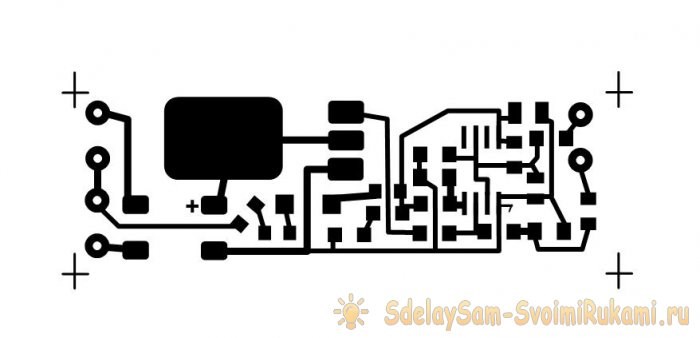

Выпиливаем из одностороннего фольгированного стеклотекстолита плату размером 20х60 мм, зачищаем мелкой шкуркой, обезжириваем. Печатаем плату на лазерном принтере без экономии чернил на глянцевой бумаге из журнала.
Файлы здесь печатной платы скачать можно тут:
Методом ЛУТ наносим рисунок и вытравливаем в хлорном железе. Смываем тонер ацетоном и зачищаем мелкой шкуркой. Облуживаем дорожки и смываем остатки флюса. Припаиваем все компоненты со стороны дорожек.
Смываем флюс! это очень важно! Микросхема довольно высокоомная и если флюс активный может не заработать!
Должно получится примерно так:
