Микросхема для зарядного устройства Li-Ion аккумулятора.
Понравились мне мелкие микросхемы для простых зарядных устройств. покупал я их у нас в местном оффлайн магазине, но как назло они там закончились, их долго везли откуда то. Глядя на эту ситуацию, я решил заказать себе их небольшим оптом, так как микросхемы довольно неплохие, и в работе понравились.
Описание и сравнение под катом.
Я не зря написал в заголовке про сравнение, так как за время пути собачка могла подрасти микрухи появились в магазине, я купил несколько штук и решил их сравнить.
В обзоре будет не очень много текста, но довольно много фотографий.
Но начну как всегда с того, как мне это пришло.
Пришло в комплекте с другими разными детальками, сами микрухи были упакованы в пакетик с защелкой, и наклейкой с названием.
Но каково же было мое удивление когда микросхемы LTC и STC оказались на вид полностью одинаковыми, по маркировке обе — LTC4054.
Ну может так даже интереснее.
Как все понимают, микросхему так просто не проверить, к ней надо еще обвязку из других радиокомпонетов, желательно плату и т.п.
А тут как раз товарищ попросил починить (хотя в данном контексте скорее переделать) зарядное устройство для 18650 аккумуляторов.
Родное сгорело, да и ток заряда был маловат.
В общем для тестирования надо сначала собрать то, на чем будем тестировать.
Плату я чертил по даташиту, даже без схемы, но схему здесь приведу для удобства.
Ну и собственно печатная плата. На плате нет диодов VD1 и VD2, они были добавлены уже после всего.
Все это было распечатано, перенесено на обрезок текстолита.
Для экономии я сделал на обрезке еще одну плату, обзор с ее участием будет позже.
Ну и собственно изготовлена печатная плата и подобраны необходимые детали.
А переделывать я буду такое зарядное, наверняка оно очень известно читателям.
Внутри него очень сложная схема, состоящая из разъема, светодиода, резистора и специально обученных проводов, которые позволяют выравнивать заряд на аккумуляторах.
Шучу, зарядное находится в блочке, включаемом в розетку, а здесь просто 2 аккумулятора, соединенные параллельно и светодиод, постоянно подключенный к аккумуляторам.
К родному зарядному вернемся позже.
Спаял платку, выковырял родную плату с контактами, сами контакты с пружинами выпаял, они еще пригодятся.
Просверлил пару новых отверстий, в среднем будет светодиод, отображающий включение устройства, в боковых — процесс заряда.
Впаял в новую плату контакты с пружинками, а так же светодиоды.
Светодиоды удобно сначала вставить в плату, потом аккуратно установить плату на родное место, и только после этого запаять, тогда они будут стоять ровно и одинаково.
Слева на плате я установил купленную на Али микруху, справа купленную в оффлайне.
Соответственно сверху они будут расположены зеркально.
Налицо полная идентичность микросхем, что ну никак не может не радовать
Схема контроллера литий-ионного аккумулятора.
Ремонт импульсных блоков питания
Неисправности импульсных блоков питания, ремонт

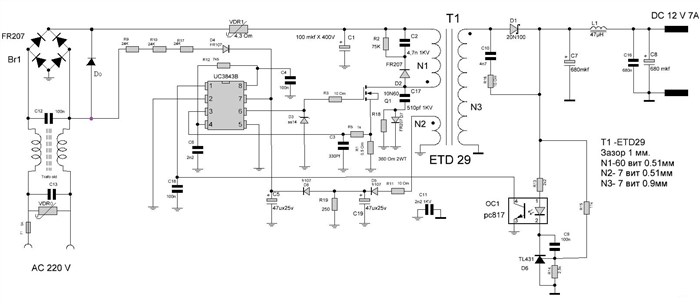

Исходя из схемы импульсного блока питания перейдем к ее ремонту. Возможные неисправности:
- Если сгорел варистор и предохранитель на входе или VCR1, то ищем дальше. Потому, что они так просто не горят.
- Сгорел диодный мост. Обычно это микросхема. Если есть защитный диод, то и он обычно горит. Нужна их замена.
- Испорчен конденсатор C1 на 400В. Редко, но бывает. Часто его неисправность можно выявить по внешнему виду. Но не всегда. Иногда внешне исправный конденсатор оказывается плохим. Например, по внутреннему сопротивлению.
- Если сгорел переключающий транзистор, то выпаиваем и проверяем его. При неисправности требуется замена.
- Если не работает ШИМ регулятор, то меняем его.
- Замыкание, а также обрыв обмоток трансформатора. Шансы на починку минимальны.
- Неисправность оптопары — крайне редкий случай.
- Неисправность стабилизатора TL431. Для диагностики замеряем сопротивление.
- Если КЗ в конденсаторах на выходе блока питания, то выпаиваем и диагностируем тестером.
Примеры ремонта импульсных блоков питания

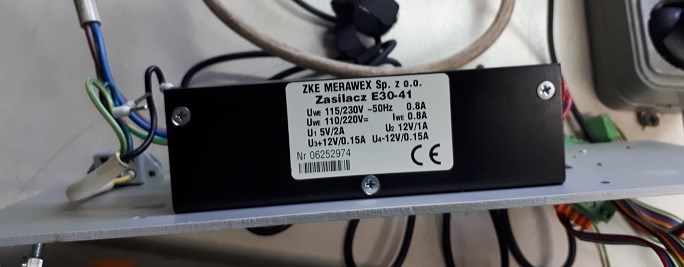

Например, рассмотрим ремонт импульсного блока питания на несколько напряжений.
Неисправность заключалась в в отсутствии на выходе блока выходных напряжений.

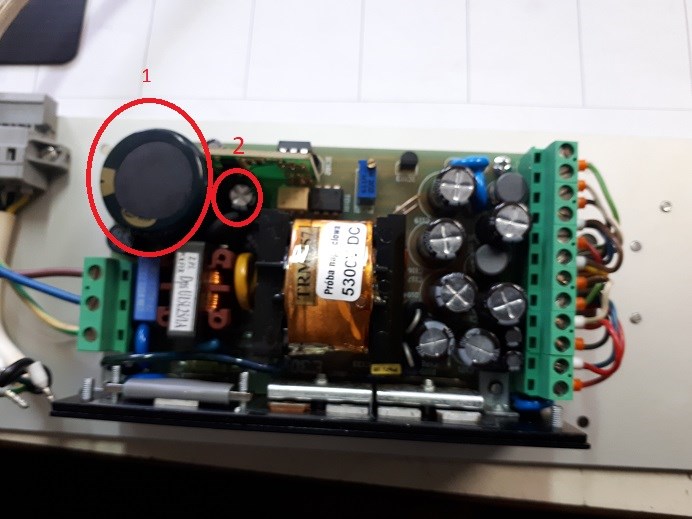

Например, в одном блоке питания оказались неисправны два конденсатора 1 и 2 в первичной цепи. Но они не были вздутыми.
Ремонт компьютерных блоков питания
Пример ремонта блока питания компьютера. В ремонт поступил дорогой блок питания на 800 Вт. При его включении выбивало защитный автомат.
Как найти аналоги зарубежных микросхем за 3 минуты? | Электроника-РА
Цены на ремонт импульсных БП
Но самое важное — есть ли схема на сгоревший блок питания. Если такая электрическая схема есть в доступе, то ремонт блока питания существенно упрощается.
Стоимость ремонта колеблется от 1000 рублей для простых блоков питания. Но достигает 10000 рублей для сложных дорогих БП. Цена определяется сложностью блока питания. А также сколько элементов в нем сгорело. Если все новые БП одинаковые, то все неисправности разные.
Например, в одном сложном блоке питания вылетело 10 элементов и 3 дорожки. Тем не менее его удалось восстановить, причем цена ремонта составила 8000 рублей. Кстати, сам прибор стоит порядка 1 000 000 рублей. Таких блоков питания в России не продают.
Наши проекты
Мы специализируется на поставках импортных микросхем для производства приборов связи и навигационного оборудования для авиа- и судостроения . Получить подробную информацию о поставляемых брендах и условиях сотрудничества можно тут: https://import.el-ra.ru
Кроме этого, мы выполняем полный комплекс услуг по организации проверки и испытаниям электронных компонентов импортного производства , включая входной и параметрический контроль, специальные проверки, механические и климатические испытания.
Если вы заинтересованы в работы с нами, то заполните форму по ссылке: www. el-ra.ru/zayavka
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Ремонт телевизора на шасси KS1A который не запускается
Группа — 1
Микросхемы этой группы используются в тех случаях, когда необходимо преобразовать напряжение 5 или 3,3 вольта в более низкое напряжение ряда 3,3 — 2,5 — 1,8 — 1,2 вольта. Такие преобразователи часто применяются в приставках (тюнерах) для приема цифрового телевидения, планшетах, ноутбуках для формирования напряжений питания процессора, памяти, демодулятора и тюнера.
Назначение выводов для корпуса с пятью выводами (SOT23-5):
- IN — входное напряжение питания 2,5. 5,5в.
- GND — земля, общий провод.
- EN — напряжение включения. При подаче напряжения на этот вывод микросхема включается, при соединении с землей — отключается.
- SW — выход для подключения дросселя.
- FB — напряжение обратной связи.
Корпус с шестью выводами (SOT23-6) бывает дополнен еще сигналом PG (Power Good) — высокий уровень напряжения на нем появляется после выхода микросхемы в рабочий режим.
Напряжение на выходе преобразователя зависит от соотношения номиналов резисторов R1, R2 и рассчитывается по формуле:
Конденсатор C2 служит для повышения стабильности генерации. Обычно он имеет емкость 22 пф, но некоторые производители им пренебрегают. Конденсаторы С1, С3 рекомендуется устанавливать емкостью от 4 до 10 мкф.
Маркировка DC/DC преобразователей в корпусе SOT23-5
Условные обозначения:
y — буква, код года изготовления
Маркировка DC/DC преобразователей в корпусе SOT23-6
Условные обозначения:
y — буква, код года изготовления
