Молниезащита плоской кровли
Плоская кровля получила распространение благодаря отсутствию дополнительных строительных конструкций, быстроте и безопасности монтажа и работ по тепло и гидроизоляции.
В зависимости от назначения различают категории плоской кровли:
Эксплуатируемые плоские крыши, на которых размещают смотровые площадки, домовые или подъездные системы кондиционирования, оборудование коммуникации и/или связи и другое оборудование. Конструктивно эксплуатируемые крыши разделяются на плоские и с парапетом.
Неэксплуатируемые плоские крыши устраивают, как правило, на промышленных, административных и других объектах, к которым предъявляются особые требования.
Организация молниезащиты этих категорий имеет существенные различия, но общим является то, что точка воздействия удара молнии может находиться в любом месте по площади кровли.
Другим важным критерием при проектировании и исполнении молниезащиты является категория объекта, в соответствии с которой устанавливается уровень защиты от прямых ударов молнии (ПУМ). Нормативной документацией (таб. 2.1. и 2.2. СО 153-34.21.122-2003) установлено четыре уровня с коэффициентами надежности защиты от ПУМ не ниже (I — 0,98. IV — 0,8).
Внешняя молниезащита здания с односкатной кровлей молниеприемной сеткой. Деталировка конструкции
Молниезащита плоской кровли — из чего состоит?
Цель создания системы молниезащиты — это защита людей от поражения электрическим разрядом высокой интенсивности, отведение и рассеивание электрической энергии, не допуская или снижая разрушающее воздействие на конструктивные элементы здания и оборудование любого назначения.

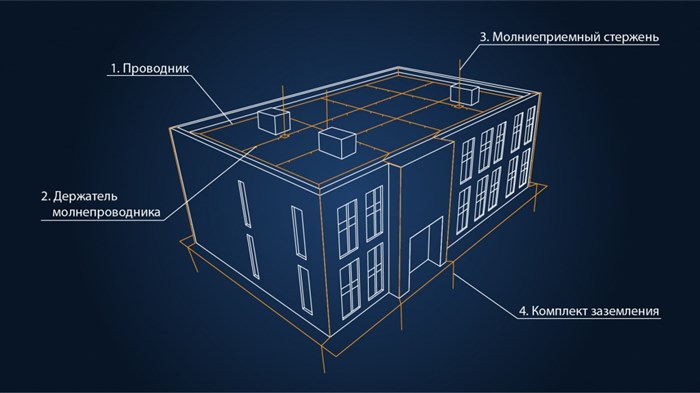

Для технического исполнения внешней части молниезащиты плоской крыши применяется комплект металлоизделий, состоящий из:
молниеприемной сетки с ячейками из проката диаметром 6. 8 мм со стороной 5 м для зданий категории и 12 м для остальных;
заземляющих элементов (штырей),, расположенных на расстоянии не реже 25 м друг от друга и объединенных в заземляющий контур или естественного заземления в виде арматуры фундамента здания;
дополнительных громоотводов (молниеприемников) диаметром до 16 мм высотой 1. 3 м.
Использование комплекта крепежных элементов или применение сварки определяется проектом, в котором учитывается тип основания и покрытия кровли.
горючее с использованием материалов на основе битума с добавками;
негорючее из гравийной крошки на основе негорючей связки или отсыпка покрытия инверсионного типа;
бетонное или металлическое без покрытия или не окрашенное.
1 Область применения
1.1 Настоящие нормы разработаны с учётом стандартов, действующих в Российской Федерации, и устанавливают требования к системам молниезащиты с упреждающей стримерной эмиссией (активной молниезащиты), рекомендованные для всех организаций, осуществляющих деятельность на территории Свердловской области, независимо от форм собственности и государственной принадлежности.
1.2 Настоящий Стандарт разработан на основе стандартов Европейского союза, рекомендаций Международной электротехнической комиссии и гармонизированы с ними по основным положениям.
1.3 Нормы действуют в районах строительства Свердловской области для зданий, сооружений различного назначения, открытых площадок и промышленных коммуникаций.
1.4 Разработанные в развитие раздела технических требований правила (разделы 4, 5, 6) распространяются на проектирование и устройство молниезащиты системами с упреждающей стримерной эмиссией для зданий, сооружений, открытых площадок и промышленных коммуникаций.
1.6 При проектировании и устройстве молниезащиты, кроме положений настоящих Территориальных градостроительных норм, должны выполняться требования действующих норм проектирования, правил по охране труда и пожарной безопасности.
Молниезащита плоской кровли — статьи на сайте компании Алеф-ЭМ
3 Термины и определения
В настоящих нормах применены основные понятия, термины и определения в соответствии с приложением А.
4.1 Общие требования
4.1.1 При проектировании и устройстве молниезащиты системами с упреждающей стримерной эмиссией, кроме настоящих норм следует руководствоваться требованиями СО 153-34.21.122, РД 34.21.122, а также действующими в строительстве другими нормативными документами, нормами пожарной безопасности и требованиями охраны труда.
4.1.2 Категория молниезащиты объекта определяется на основании оценки факторов риска и степени опасности удара молнии для самого объекта и объектов, расположенных в непосредственной близости.
4.1.3 По уровню молниезащиты объекты классифицируются на четыре категории эффективности:
4.1.4 Категория молниезащиты объекта принимается в соответствии с требованиями РД 34.21.122 или СО 153-34.21.122.
4.1.5 Все элементы конструкций, находящихся на крыше здания (антенны, мачты и.т.п.) должны быть расположены внутри защищаемого пространства.
4.2 Требования к конструкциям
4.2.1 Молниеприемник с упреждающей стримерной эмиссией должен быть закреплен наверху металлической мачты таким образом, чтобы его верхняя точка была не менее чем на 2 м выше поверхности или наиболее высокой точки объекта, включая антенны, крыши, резервуары и другие выступающие части.
4.2.2 Высота молниеприемника над поверхностью крыши определяется в соответствии с требуемой категорией и радиусом молниезащиты.
4.2.3 Мачты антенн, находящиеся на крыше, должны быть соединены через искровой разрядник с токоотводной проводкой.
4.2.4 При расположении мачты телевизионной или другой антенны на расстоянии менее 10 метров от мачты молниеприемника, обе опоры на высоте крыши должны быть связаны между собой одножильным медным проводом площадью сечения не менее, чем проводников токоотвода. В этом случае также необходима установка молниеприемника на антенной мачте.
4.2.5 Расстояние молниеприемников до линий электропередачи должно быть не менее 3 м.
4.2.6 Каждый молниеприемник должен иметь не менее одного соединения с заземлением.
4.2.7 Токоотводная проводка должна быть соединена с заземляющим контуром здания.
4.2.8 Токоотводы должны быть закреплены к поверхности покрытий и к стенам. В зависимости от места проводки токоотводов расстояние между элементами крепления предусматривается следующим образом:
— для токоотводов на стенах, малоуклонной и скатной кровле:
по NFC 17-102, NFC 17-100 не менее 3 держателей на каждый метр длины, т.е. с шагом 0,33 м;
4.2.9 Каждый вертикальный токоотвод должен быть соединен с отдельной точкой заземления в соответствии с требованиями NF C 17-102 (таблицы 4-6), [2, 3].
4.2.10 В соответствии со стандартами DIN V VDE V 0185 (ч.3, п.4.4.1), [2, 3] сопротивление заземления должно быть не более 10 Ом.
4.2.12 Для неметаллических трубопроводов безопасные расстояния не нормируются.
