Кабель для прокладки в земле
Прокладка кабеля в земле применяется с целью электроснабжения зданий, сооружений, обеспечения уличного освещения, электроснабжения дачных участков, бытовок, и во многих других случаях.
Этот способ обеспечения электроснабжения весьма надежен, поскольку проложенный в земле кабель защищен от негативных климатических факторов, таких как ветер, дождь, или снег, мороз и т.д. Кабель скрыт под землей, и не нарушает эстетики привычного ландшафта.
Для названной цели используются специальные силовые кабели нескольких основных марок. В зависимости от коррозийной активности грунта, его типа, и условий эксплуатации кабеля в целом, выбирают ту или иную марку силового кабеля.
К примеру, влажный и кислый грунт обладает высокой коррозийной активностью, а в некоторых случаях кабель может быть подвержен растягивающей нагрузке, и тогда ему требуется дополнительная прочность. Бронированные кабели удовлетворяют этим требованиям, и не нуждаются в дополнительной защите при монтаже.
Прокладка, эксплуатационные и технические характеристики АВВГ | ЭлМикс
Бронированный кабель до 1000В марки ВБбШв, АВББШВ
б – без наложенной под броней защитной подушки, предохраняющей от коррозии и механических повреждений слои под броней;

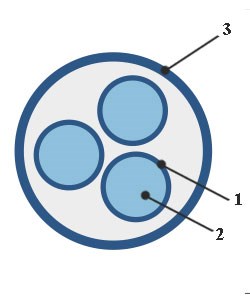

1. Жилы токопроводящие (медные или А — алюминиевые), которых может быть от 1 до 5, причем есть вариант 3+1, когда четвертая жила, предназначенная для заземления, имеет меньшее сечение.
Жилы в свою очередь могут быть 1 или 2 класса: одножильными (сечением от 2,5 до 625 кв.мм) или многожильными (сечением от 2,5 до 240 кв.мм).
2. ПВХ изоляция, обеспечивающая цветовую и цифровую (для кабелей сечением 70 кв.мм и выше) маркировку жил: белая или желтая, красная или малиновая, синяя или зеленая, коричневая или черная, либо желто-зеленая, цифры 0, 1, 2, 3, 4.
4. Две стальные или стальные оцинкованные ленты, образующие броню.
5. В кабелях сечением выше 6 кв. мм используется битум.
6. В кабелях сечением выше 6 кв.мм дополнительно применяется обмотка полиэтилентерефталатной пленкой.
Прокладка кабеля ВБбШв допустима даже в грунте химически активном по отношению к металлу, его можно монтировать вблизи железнодорожных и трамвайных путей, которые могут быть источниками блуждающих токов.
Маркировка, технические характеристики кабеля АВВГ
Цветовая маркировка, созданная по заказу для обозначения параметров соответствующей токопроводящей линии

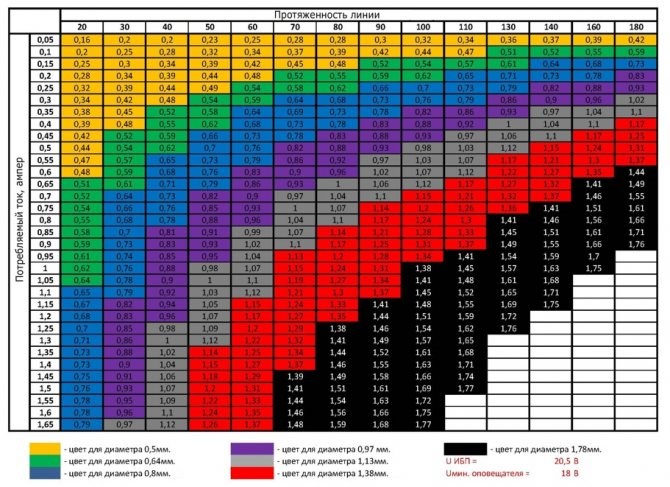

Ниже приведены технические характеристики серийного кабеля АВВГ 4х16:
- Активное сопротивление – 0,00198 Ом на метр;
- Номинальная нагрузка по току – 62/72 А (воздух/ земля);
- Максимальная мощность подключенных потребителей для воздушных трасс – 13/ 40 кВт (220/ 380V);
- То же при прокладке трассы в земле – 15/47 кВт (220/380V).
На заметку. Данные по другим изделиям этой категории можно найти в справочниках и сопроводительной документации производителей. Необходимые сведения по запросу предоставит продавец профильного магазина.
Силовой кабель АВВГ. Характеристики, расшифровка, монтаж
- на номинальное напряжение 0,66 кВ от 1 до 5, сечение жил от 2,5 до 35 мм2 для многожильных кабелей и от 2,5 до 50 мм2 — для одножильных;
- на номинальное напряжение 1,0 кВ от 1 до 5, сечение жил от 1,5 до 35 мм2 для многожильных кабелей и от 2,5 до 150 мм2 — для одножильных.
- Марки кабелей
- Характеристики
- Номенклатура
- Марки кабелей
- Характеристики
- Номенклатура
МАРКИ КАБЕЛЕЙ, КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ОБЛАСТЬ ПРИМЕНЕНИЯ
| Марка кабеля | Конструктивные особенности | Условия эксплуатации |
| ВВГ, АВВГ | Кабель с медными (ВВГ) или алюминиевыми (АВВГ) однопроволоч-ными или многопроволочными жилами, с изоляцией и оболочкой из ПВХ пластиката | Для прокладки одиночных кабельных линий в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блокадах, а также для электроснабжения электроустановок |
| ВВГнг(А), АВВГнг(А) | Кабель с медными (ВВГнг(А)) или алюминиевыми (АВВГнг(А)) жилами, с изоляцией из ПВХ пластиката и наружной оболочкой из ПВХ пластиката пониженной горючести | Для групповой прокладки с учетом объема горючей загрузки в кабельных сооружениях, наружных (открытых) электроустановках (кабельных эстакадах, галереях) при условии отсутствия опасности механических повреждений. Не допускается применение в кабельных помещениях промышленных предприятий, жилых и общественных зданий. |

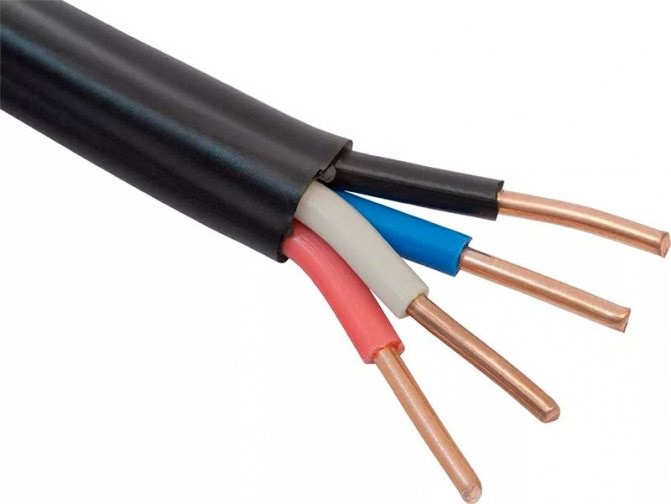

Кабели силовые с алюминиевой жилой, с пластмассовой изоляцией.
Силовой электрический кабель эксплуатируется для передачи и распределения электричества в стационарных электрических установках номинальной частотой 50 Гц.
Монтаж кабеля АВВГ
Прокладка кабеля до распределительных электрощитов в подъездах и подвалах зданий с использованием лотков, коробок, кабельных каналов также относится к открытому способу. Допускается протягивание кабеля по воздуху к отдельным зданиям с использованием металлических тросов, натягиваемых между зданиями, с учётом его веса и безопасного провисания.
Монтаж в грунте. Кабель марки АВВГ не предназначен для закладки в грунт, он не защищён от больших механических нагрузок, воздействия влаги и других химически активных веществ, оказывающих разрушающее действие.
Чтобы защитить кабель, проложенный в земле нужно использовать асбестовые трубы, что обойдётся дороже, чем применение других марок кабеля, специально предназначенных для этого и имеющих дополнительную защиту.
При всех способах монтажа кабеля следует выполнять требования нормативных документов – ПУЭ и СНиП.
