ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ В РОЗЕТКУ
Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А — 40А, принятого у нас в стране типа.
Если у вас на стене кухни уже установлена соответствующая розетка (см. изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.
Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому — читайте ЗДЕСЬ.
Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.
Как подключить электрическую плиту. Быстрое подключение
ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ К ЭЛЕКТРИЧЕСКОМУ ВЫВОДУ
Самый лучший вариант — это установить на кухне силовую розетку, соответствующую вилке плиты, подключив её к проводам, выходящим из стены.
Загляните в духовку, скорее всего там, вместе с документами, лежит и подобная силовая розетка наружного монтажа, ведь часто они продаются комлпектом. Вам останется лишь установить её, а дальше действовать как описано в «п.1» выше.
Совсем недавно мы описывали подключение комбинированной силовой розетки для варочной панели и духовки. Внутри её установлены механизмы обычной «евро» розетки и силовой, как у нас в комплекте к плите, поэтому и её монтаж будет таким же. Устанавливайте розетку, как описано в статье и подключайте к ней плиту.
Если же, по каким-то причинам, нет возможности установить силовые разъемы, переходите к следующему варианту.
Как подключить электрическую плиту — схема и способы
Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, этот факт повышает надежность. Но при таком способе отключать электропитание можно только автоматом. Поэтому не такой уж он удобный.
Зачастую используют подключение при помощи розетки и вилки. Это более удобно и привычно. Поскольку оборудование мощное, используют специальные, а не бытовые устройства, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.
Еще очень важный момент — при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

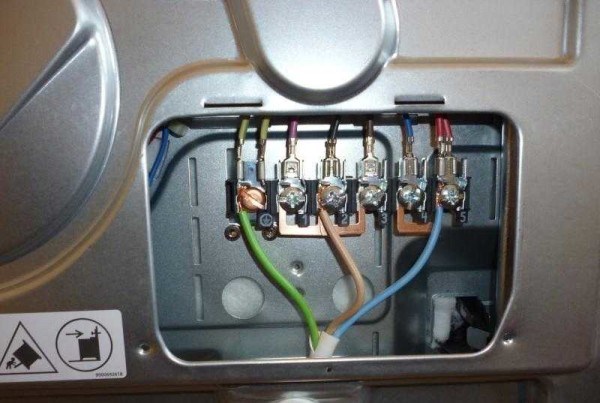

Однофазное подключение электроплиты
Наиболее распространенный вариант. Чаще всего можно встретить в квартирах многоэтажных домов. Выше изображена схема подключения блока при однофазном подсоединении.
Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм 2 . Если вы приобрели современную плиту, необходимые перемычки будут присутствовать в комплекте.
Фазная жила подключается на клемму под номером 1, 2 либо 3.Она может иметь цвета: серый, коричневый, черный.
Нулевая жила обычно синего цвета, подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме изображен желто-зеленый) соединяется с 6-й клеммой.
Болты клемм нужно затягивать до упора. При некачественном соединении клеммы могут обгореть, что приведет к возникновению пожара.
Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.
В случае использования розеточного подключения фазную жилу в вилке и розетке нужно подавать на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).
Двухфазное подключение
Такой вид подключения электрической плиты встречается гораздо реже. В двухфазном подключении например, могут присутствовать фазы А и С, а фазы В не будет.
При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предшествующим способам.
Трехфазное подключение
С трехфазным питанием в основном сталкиваются владельцы частных домов. Провод питания в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.
В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3. Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.
Подключение электроплиты своими руками — пошаговая инструкция!
- для подключения прибора используется трехжильный медный кабель сечением от 4 мм 2 либо от 6 мм 2 все зависит от длины шнура;
- в электрощите устанавливается отдельный автомат для плиты;
- выполняется монтаж устройства защитного отключения;
- плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в статье позже.
Параметры провода
В течение последних лет, при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Несмотря на то, что они гораздо больше стоят, работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.
Как правило, сечение проводников выбирают по определению типа сети — 220 В или 380 В, типа прокладки проводки, а она может быть открытая или закрытая, а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.
При выборе типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Такие проводники, хоть и более жесткие, зато гораздо надежнее. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.
Схемы, которые приведены выше, были именно для однофазной сети 220 В. Для подключения вам понадобиться:
