Можно ли Распределительные Коробки Ставить на Потолке Разделение нагрузки

Виды распределительных коробок

Специализированные магазины предлагают покупателям защитные щиты, которые можно сгруппировать по отдельным свойствам:

  • Материал изготовления (ПВХ, полистирол, металл);
  • Бывают круглые, в виде прямоугольника или квадрата;
  • Степень корпусной защиты: герметичные, с защитой или без нее;
  • Ввод бывает разный: для кабеля, гофры или труб;
  • Закрываются крышкой на винтах и контактной установки;
  • Для разного вида монтажа: скрытой или открытой линии, всттраиваемые в гипсокартон.
  1. Распаячное устройство предназначается для отвода и разведения электрических проводов в квартирах и домах. Например, когда производят установку выключателя.
  2. Распределительная коробка с клеммной колодкой используется при соединениях узлов.

Установочная монтажная коробка – это подрозетник, с его помощью проводят скрытую установку диммеров, выключателей и розеток.

Делайте проводку под полом

Распределительная коробка для электропроводки: ТОП-10 рейтинг лучших моделей коробок на 2021 год по отзывам, качеству и цене
Промышленным производством выпускается огромное количество распаечных коробок под установку в схемах электрических сетей. Конструктивно-декоративный ассортимент поражает, но основа конфигурации остаётся единой
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Разводка электрики в квартире — Электротекст. Ликбез по электрике Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Спрашивайте, я на связи!

Монтаж распаечной коробки для наружной и скрытой проводки

  • Ходовой размер: высота 4 см, а диаметр 6 см;
  • Используется в помещении для разветвления проводки;
  • Корпус круглый с крышкой выполнен из негорючего пластика;
  • Крышка крепится с помощью защелок;
  • Можно устанавливать в бетон и кирпич;
  • На открытое место крепится шурупами;
  • Имеет 4 ввода, уплотненных резинками;
  • Имеет хорошую защиту от попадания влаги.

Соединение проводов внутри коробки

Монтируется электрическая линия по заранее продуманной схеме. Все нагрузки и сечения элементов просчитываются на стадии планирования, а практическая часть выполняется таким образом:

  • Со всех концов проводов снимают изоляцию на 2 сантиметра;
  • Если у кабеля двойной слой защиты, верхний счищают на 5 см;
  • Соединение проводков производится по цвету, это легко и просто;
  • Пассатижами каждую скрутку обжимают, затем заматывают изолентой или надевают колпак из пластмассы;
  • Соединить провода в распределительной коробке с клеммами можно зажимом, когда на одной пластине зажимается скрутка такого же цвета.

Затем все соединения проверяются, аккуратно распределяются и коробка закрывается крышкой.

соединение проводов в распределительной коробке

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

распаячная коробка

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Распределительная коробка для электропроводки
Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как правильно установить распределительную коробку в доме или квартире? В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов. Спрашивайте, я на связи!

Распределительная коробка для электропроводки. Соединение проводов пайкой в распределительной коробке

Всегда ли она нужна?

Вполне логичный вопрос, можно ли обойтись без распределительной коробки? Чисто теоретически, да.

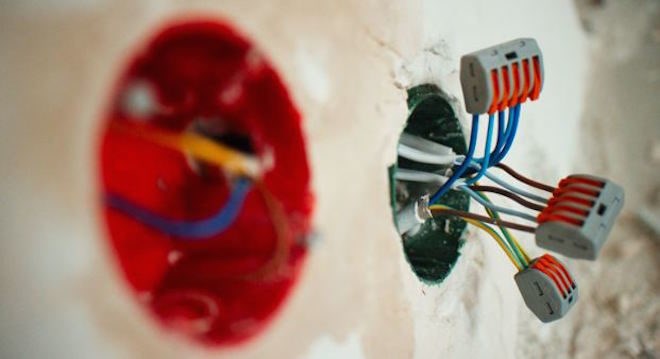

соединение проводов клеммниками в распредкоробке

Кто-то может возразить и сказать, что гораздо безопаснее проложить цельную линию от электрического щитка до выключателя или розетки, а в коробке будет только лишний соединительный узел. На это ответ один – правильно и грамотно выполненное соединение проводов никакой опасности не представляет.

У каждого может быть своё мнение на этот счёт, тем не менее, на сегодняшний день вариант с использованием распределительных коробок самый предпочтительный.

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

По материалу

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

  • IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
  • IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
  • IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
  • IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
  • IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.
