Cколько автоматов можно подключить к одному узо
Основной причиной подключения нескольких групп потребителей в электрощите через одно УЗО — экономия денег на защитную автоматику и чем больше автоматических выключателей подключается, тем она выше.
Если следовать правилам, то больше одного-двух, автоматов подключать к нему нельзя, а почему это так и как обходят это, читайте далее.
В предыдущей статье я подробно рассказывал, что такое УЗО, его характеристиках и принципе работы — изучите это если не знакомы, прежде чем продолжать читать статью.
Выбор количества подключаемых автоматов, зависит от двух основных:

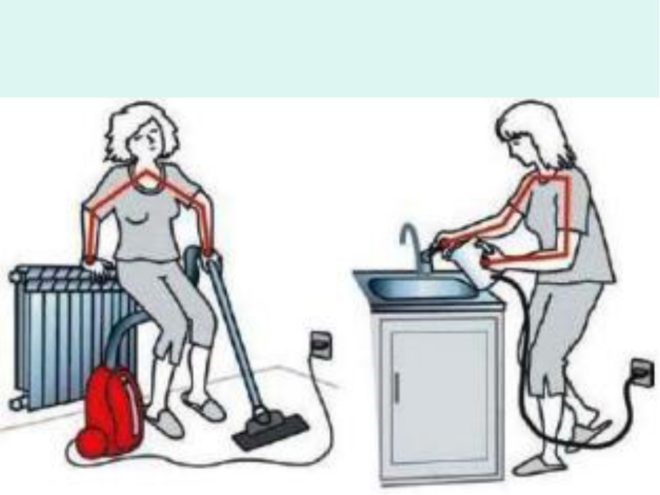

Ток утечки – это характеристика, при превышении которой, устройство сработает, разомкнув контакты. Если сказать проще – ВДТ (выключатель дифференциального тока, еще одно название устройства) отключится при обнаружении утечки большей, чем это значение, в нашем примере 30 мА. (см. изображение выше)

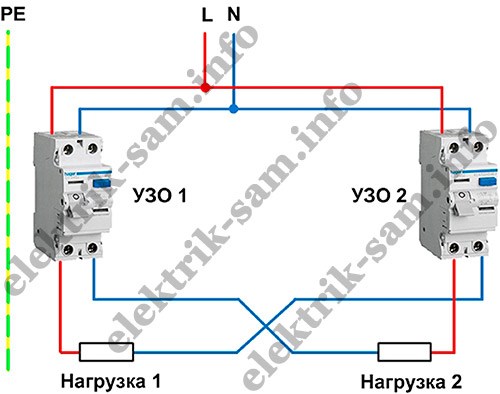

УЗО ошибки при подключении
ВЫБОР КОЛИЧЕСТВА АВТОМАТов по дифференциальному току утечки УЗО
Самая важная характеристика , влияющая на выбор количества автоматических выключателей – это дифференциальный ток утечки .
Согласно ПУЭ 7 (правила устройства электроустановок), безопасная его величина для человека 30мА, соответственно ВДТ должно быть рассчитано под это. ПУЭ 7.1.79:
В электрическом щите, нельзя устанавливать Выключатель дифференциального тока групповых линий, больше чем на 30мА. А вот подключение нескольких групповых автоматов к нему допускается.
Подключить сколько угодно АВ к такому УЗО мешает то, что даже в полностью работоспособной системе электроснабжения есть утечки, а если подсоединено сразу нескольких групп они складываются. Может получится так, что суммарная величина всех утечек исправных потребителей вызовет отключение ВДТ.
Узнать, какай величину утечки групп можно двумя способами:
1. Замерить фактический показатель (используется миллиамперметр или переменный резистор)
2. Рассчитать величину теоретически (в ПУЭ 7 высчитывается из расчёта 0,4 мА на 1 А нагрузки и 10 мкА на 1м длины проводника.)
Чаще делается расчет, он не точнее измерения, но позволяет еще на этапе проектирования выбрать верное количество автоматов для УЗО. Ниже пример такого вычисления:
Если подключить к УЗО 3 автоматических выключателя по 16 ампер каждый, не зная заранее, какое оборудование когда либо будет подключено к этим линиям, для расчета, складывается максимально возможный ток групп:
Далее, высчитывается метраж кабеля, использованного для электропроводки, по плану квартиры или дома для всех веток, допустим получается 200 метров, умножаем на 10мкА:
Складывая величины получаем общую утечку трех розеточных групп:
Если следовать этому правилу – даже два автомата на 16 Ампер, используемых в электрике квартир, подключить к одному УЗО не получится. Максимум, согласно расчетам, одновременно допускается нагрузка не более 22-25А, например, две группы освещения (по 10А каждый аппарат защиты).
Это, если следовать предписанием ПУЭ, на практике же люди, на свой страх и риск, эту формулу дорабатывают. Например, используют коэффициент спроса электрооборудования и учитывают не номинал автоматических выключатаелей в формуле, а рассчетные показатели энергопотребления каждой группы.
Некоторые не придерживаются той части, где говорится о необходимости не превышать 1/3 часть номинального дифференциального тока УЗО, смело доводя этот показатель до 0,5 – 0,7 или большего значения, получая показатель допустимых потерь групп уже, например 21мА, вместо 10мА.
Скажу откровенно, в своей практике я встречал много решений по этим вариантам и даже их комбинацию. Нередко, на объекте было установлено 1 или 2 УЗО, сразу за вводным автоматом, с характеристикой 30мА, при этом собственники на отключения не жаловались.
Поэтому, каждый должен решить сам. Если хотите совет, то на мой взгляд, можно несколько превысить предельную утечку 10мА (1/3 от номинала), особенно в условиях квартиры. Но при этом, лучше оставить в электрощите свободное место, вдруг придется доставить еще одно Устройство Защитного Отключения.

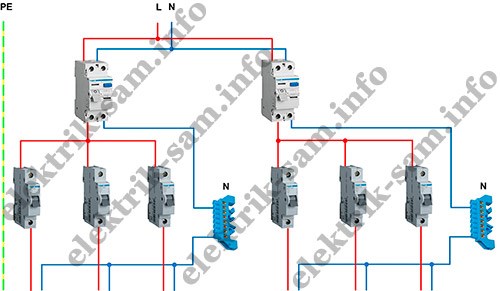

Схема подсоединения
Вот мы и разобрались с назначением устройства защитного отключения и схемой его самостоятельной установки. Теперь перейдем к процессу подключения к сети 220 Вольт.
Установка УЗО своими руками не представляет ничего сложного даже для электрика-новичка. Рассмотрим пошаговую инструкцию по подключению в квартире и доме.
Шаг 1 – Отключение электроэнергии
Сначала необходимо отключить электроэнергию в сети и проверить ее наличие с помощью мультиметра либо индикаторной отвертки.
Шаг 2 – Определение места установки
Тут уже решать Вам, подключить изделие сразу после счетчика либо на отдельном участке цепи. Мы рекомендуем осуществлять монтаж сразу же после счетчика электроэнергии, но перед вводным автоматическим выключателем (чтобы уберечь аппарат от токов КЗ).
Шаг 3 – Подсоединение
Шаг 4 – Контрольная проверка
После полного подключения УЗО необходимо проверить его дееспособность. Это можно сделать с помощью специально выведенной тестирующей кнопки на передней панели. При ее нажатии осуществляется имитация тока утечки, вследствие чего устройство защитного отключения должно сработать. Если все сработало – монтаж выполнен правильно.
На какую технику УЗО нужно устанавливать обязательно. Как выбрать УЗО по характеристикам и проверить после подключения
- Если защита установлена для всей электропроводки в доме, то при малейшей угрозе утечки может выключиться электроэнергия по всему частному дому в то время, когда Вас нет. Ложная тревога иногда причиняет много проблем, к примеру, если Вы уехали на несколько дней и отключится свет, то разморозится холодильник и отключится уличное освещение.
- Подключение УЗО к электросети не решает проблему короткого замыкания и перегрузок линии электропроводки. В случае появления КЗ аппарат попросту выйдет из строя. Поэтому вместе с изделием обязательно необходимо подключить автоматический выключатель.
Ошибки при установке
Как и в любом деле, при электромонтажных работах можно допустить опасные ошибки. Чтобы с Вами этого не случилось, сейчас мы расскажем наиболее часто встречающиеся ошибки подключения УЗО своими руками:
- Питающая жила заводиться снизу корпуса. Делать этого не нужно, т.к. даже на схеме изделия подведение питающего провода осуществляется сверху. При неправильном подсоединении агрегат может выйти из строя.
- После УЗО не устанавливается автоматический выключатель. Как мы уже говорили, устройство защитного отключения не срабатывает при коротком замыкании, которое может сразу же вывести изделие из строя. Именно поэтому обязательно подключите автомат в нужном месте.
- На отдельные участки большой электросети не устанавливаются местные устройства защиты. В результате может произойти утечка, из-за которой питание отключится по всему помещению.
Также советуем просмотреть наглядную видео инструкцию, в которой представлены все ошибки подсоединения:
