Особенности работы с мультиметром

На приборе, кроме цифр, можно увидеть много различных символов:

Все мультиметры комплектуются измерительными щупами, причем, у всех моделей приборов они одни и те же: на одном конце однополюсная вилка для подключения к мультиметру, на другом измерительный щуп, не очень, правда, удобной конструкции. Щупы, как правило, красного и черного цвета, что позволяет соблюдать полярность подключения. Лучше всего это сделать, как показано на рисунке:

Но, если разобраться, то соблюдение полярности не особо и нужно. При измерении переменного напряжения полярность подключения прибора роли вообще не играет, результат будет одним и тем же. При измерении постоянных напряжений, если полярность перепутана, на дисплее перед значением напряжения или тока просто появится знак «-», величина же напряжения будет правильной.

И все же, измерительные щупы лучше подключить так, как показано на рисунке – черный щуп в гнездо с надписью «COM» (общий), а красный в гнездо расположенное выше, что позволит проводить все измерения, кроме измерения токов на пределе 10A, что приходится делать не слишком часто.

Особенно следует соблюдать полярность подключения щупов в режиме «прозвонки» полупроводников: на красном щупе будет присутствовать плюсовое напряжение омметра, что позволит правильно подключить исследуемую деталь. Подробнее о проверке полупроводников будет рассказано чуть ниже. Подключение щупов для проверки диода показано на рисунке:

Провода в измерительных щупах крепятся только пайкой, а на выходе из пластмассовых наконечников свободно болтаются и мотаются, а со временем отматываются совсем и вылетают. Чтобы этого не произошло, следует укрепить провода в щупах с помощью термоусадочной трубки или изоленты.

Мультиметр в Режиме 10 Ампер Показывает 1 Проверка конденсаторов

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Сколько должен показывать заряженный аккумулятор на мультиметре При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться. Спрашивайте, я на связи!

Особенности работы с мультиметром

Особенность измерения токов мультиметром

Для измерения «больших» токов придется переключить красный щуп в гнездо с надписью 10A. Около этого гнезда можно увидеть предупредительную надпись, гласящую о том, что этот предел не защищен предохранителем, и измерения можно производить всего 10 секунд, после чего делать перерыв на 15 минут.

Те, кто пользовался стрелочными тестерами, знают, что прежде, чем приступить к измерению сопротивлений, надо установить стрелку на ноль шкалы. Для этого просто соединить между собой измерительные щупы и покрутить соответствующую ручку.

Хотя у цифровых мультиметров ноль выставлять не требуется, но соединять щупы все равно приходится: это еще одно хорошее правило пользования прибором. Тем самым проверяется в первую очередь целостность щупов (штатные щупы обрываются очень часто), а заодно и ноль шкалы. Если мультиметр находится в режиме «прозвонки» (как показано на рисунке), раздается звуковой сигнал.

Звуковой сигнал раздается лишь в том случае, если сопротивление между измерительными щупами не превышает 47…50Ω. Это свойство используется при проверке целостности проводников и дорожек на печатных платах. С режимом прозвонки проводов совмещен и режим проверки полупроводников.

Если входные щупы не замкнуты, или в исследуемой схеме обрыв, или проверяемый диод включен в обратной полярности, на дисплее мультиметра высвечивается 1:

То же самое можно увидеть на дисплее, если попытаться сопротивление 200КОм измерить на пределе 200Ом. Другими словами измеряемое сопротивление выше, чем предел измерения, прибор «думает», что цепь разорвана.

Такая же картина будет, если напряжение 24В измерять на диапазоне 20, – прибор зашкалил. Только не надо на диапазон 20 подавать напряжение вольт 100…200, поскольку прибор может не выдержать такого издевательства и просто сгорит.

Мультиметр в Режиме 10 Ампер Показывает 1 Проверка конденсаторов

Проверка силы тока

Посмотрим, как пользоваться тестером для того, чтобы узнать силу тока:

  • Всунуть разъём красного цвета в гнездо с маркировкой «mA» («VΩmA»), чёрного цвета – в «COM» (для проверки силы тока, значение которого не превышает 10 Ампер). Чтобы проверить ток, показатель которого колеблется от 200 миллиампер до 10 ампер, следует поставить красный электрощуп в разъём «10А».
  • Поставить выключатель на деление «А~» для проверки значения переменного тока или на «А-» для проверки силы постоянного электрического тока.
  • Поставить диапазон измерений таким, чтобы он был больше предполагаемой силы тока, но не намного.
  • Подключить нагрузку (например, лампочку накаливания с патроном) в собираемую электроцепь от розетки до мультиметра.
  • Прикрепить кусок провода к цоколю лампы, другим концом – к щупу.
  • Взять ещё один провод и прицепить его по схеме «цоколь лампы – электрическая розетка».
  • Красный щуп (его свободный конец) необходимо установить на «+» измеряемого объекта, а чёрным нужно коснуться следующего элемента цепи (проволочки, идущей от «нагрузки», то есть от лампочки).

Для определения величины потребляемого переменного тока (например, для какого-либо бытового прибора) также может быть использован мультиметр. После установки выключателя на значок постоянного тока («А-»), следует расставить щупы так: для большого тока – крайнее левое положение (отметка «10А»), для небольшой силы тока – среднее положение (отметка «VΩmA»).

Выставив диапазон измерений, примерно соответствующий току, но немного больший, можно приступать к следующему этапу, не забывая, что прибор можно включать только в разрыв цепи (как в предыдущем примере).

Мультиметр в Режиме 10 Ампер Показывает 1 Проверка конденсаторов

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как пользоваться мультиметром — инструкция для начинающих При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться. Спрашивайте, я на связи!

Как пользоваться мультиметром: понятно для каждого — Блог о строительстве

  • Установка красного щупа в гнездо с маркировкой «V/Ω» или «VΩmA» (это – плюсовой потенциал), чёрного – в гнездо «COM».
  • Проверка переключателя (он должен быть на отметке V~).
  • Установка уровня проверки (если планируется измерять переменное напряжение в электрической сети с номинальным значением в 220 Вольт, следует установить уровень проверки на чуть большее значение, например, на 236 В, а можно – на самое максимальное).
  • Вставка щупов в розетку, для напряжения тока в которой необходимо сделать проверку.

Количественные характеристики

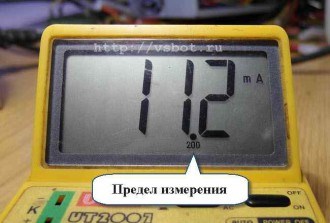

измеренный ток

Ток, как постоянный, так и переменный, тоже может иметь различную величину.

Например, светодиодные индикаторы на передней панели компьютера потребляют ток в несколько миллиампер.

Процессор бытового или офисного компьютера может потреблять ток в десятки ампер.

А когда повернут ключ в замке зажигания автомобиля, его стартер может потреблять от аккумулятора ток больше 200 Ампер!

Напомним, что если через тело человека пройдет ток около 100 мА (вроде бы не такой уж большой), это может оказаться смертельным. Однако такой ток может возникнуть при попадании человека под высокое напряжение.

Автомобильный аккумулятор обладает напряжением 12 — 14 В, которое безопасно для жизни.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

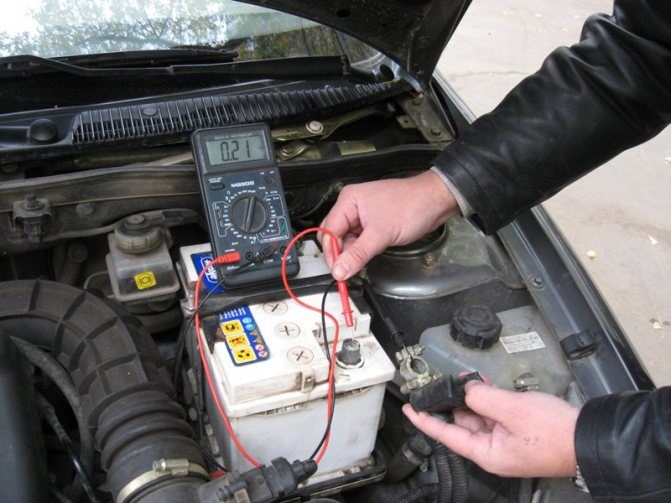

Как пользоваться мультиметром Последовательно соединить плюсовую клемму зарядного с черным щупом мультиметра, красный щуп измерителя соединить с плюсовым выводом аккумулятора, а минусовой вывод АКБ соединить с минусовой клеммой зарядного устройства;. Спрашивайте, я на связи!

Как работать с мультиметром. Часть 2 | Компьютер и жизнь

Проверка «на вшивость»

Мультиметр в Режиме 10 Ампер Показывает 1 Проверка конденсаторов

В заключение осветим один тонкий вопрос, который поможет глубже усвоить тему. Иногда новичков, не искушенных в практике измерений, любят проверять коварным вопросом: «А какой ток в электрической осветительной сети?» А вы как думаете, друзья, какой? :-)

Новичок судорожно копается в памяти и не может вспомнить, чтобы где-то явно такое писалось… «Ну-у-у, наверное, большой…» «Ну, да, может быть и большой. А как узнать?» Новичок: «Наверное, надо измерить?» «Да? А как?» «Ну-у-у, надо включить прибор как амперметр, вставить щупы в розетку и…»

И прибор выйдет из строя — со звуковыми, световыми и пиротехническими эффектами. Никогда так не поступайте, уважаемые читатели!

Знаете, в чем тут дело? Мультиметр в режиме измерения тока имеет очень малое входное сопротивление. Идеальный амперметр должен иметь бесконечно малое сопротивление, чтобы не вносить погрешность в измерения. Т.е., вставив щупы мультиметра в розетку, мы, по существу, создадим короткое замыкание.

По цепям прибора пойдет очень большой ток, который мгновенно вызовет их перегрев и сгорание прибора. Впрочем, на самом деле, все не так страшно. Обычно в распределительном электрощите стоят автоматические защитные выключатели. И они просто отключат напряжение при аномальном возрастании тока. Но лучше не искушать судьбу! Не вздумайте измерять «ток в сети»!

И напоследок приведем одну простую аналогию, которая поможет понять, что такое ток и напряжение. Ток — это движущееся стадо овец, напряжение — пастух. Чем сильнее напряжение (чем сильнее пастух щелкает бичом), тем быстрее движутся овцы (тем больше ток). Просто и понятно, не правда ли?
