Как нельзя делать домофон в загородном доме: советы экспертов
На сегодня существует много разных систем безопасности для частных домов, дач и загородных коттеджей. Одним из инструментов такого рода систем является видеодомофон. С помощью этих устройств можно ограничивать доступ к территории коттеджа и впускать туда только тех, кого согласен принять владелец дома.
Современные домофоны являются многофункциональными приборами, которые позволяют не только осуществлять вызов владельца, а и общаться с ним с помощью двусторонней связи (может использоваться как звуковое общение, так и видеотрансляция).
Основная проблема установки домофонов в коттеджах заключается в том, что их монтаж откладывают на самый последний момент. А после того, как установлена плитка в доме, выполнена внутренняя и внешняя штукатурка, реализовать эту процедуру не так уж и просто, как в случае с «голыми стенами». Разберемся в чем же основная проблема, и почему не стоит доводить дело до ее возникновения.
Домофон на калитку – зачем нужен, когда используется, правильный выбор устройства, установка
- правильно установить домофон без предварительно согласованного проекта практически невозможно;
- проектировать систему видеодомофона нужно на начальных этапах строительства коттеджа;
- заказчик должен определиться с функциональными особенностями и моделью домофона (наличия электронного дистанционного замка, подсветки вызывной панели и пр.);
- заказчик должен определиться с местом монтажа вызывной панели и внутреннего модуля видеодомофона;
- под конкретный тип домофона следует прокладывать соответствующие кабеля (выполняется эта процедура на ранних этапах строительства дома);
- проложенный кабель следует надежно герметизировать, чтобы он не набрал в себя влаги до того момента, как будет осуществляться его подключение.
Особенности монтажа домофона в коттедже
В отличие от квартир многоэтажек, установка видеодомофона в загородном доме имеет ряд особенностей. Как правило, в квартире вызывная панель домофона и приемный блок монтируются по разные стороны стены, в которую встроена дверь. Расстояние, которое разделяет эти два модуля, минимальное.
В коттеджах все обстоит совсем иначе – видеофон размещается внутри дома, в коридоре или одной из комнат, а вызывная панель устанавливается за входной калиткой, забора, который огораживает территорию, прилегающую к дому.

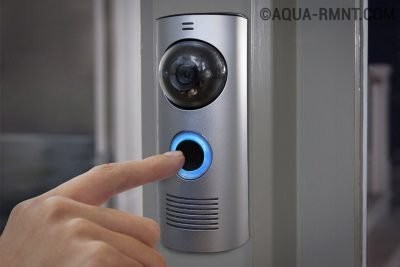

Вызывающая панель крепится с внешней стороны самой калитки или возле нее. Когда приходит посетитель, он с помощью соответствующей клавиши делает вызов на внутренний модуль, через который владелец дома сможет узнать, кто пришел к нему в гости.
Таким образом, домофон будет работать, если верно произведен монтаж, а его можно выполнить, только в случае заблаговременного прокладывания кабелей от вызывной панели к внутреннему видеодомофону. Именно через кабель будет подаваться питание к панели и обеспечиваться двусторонняя связь между гостем и владельцем.
Типы домофонов и стандартные схемы их подключения
По своим конструктивным особенностям домофоны различаются по типу передаваемого ими сигнала. Устройства могут передавать сигнал от панели вызова к основному блоку аудио- или видеоспособом:

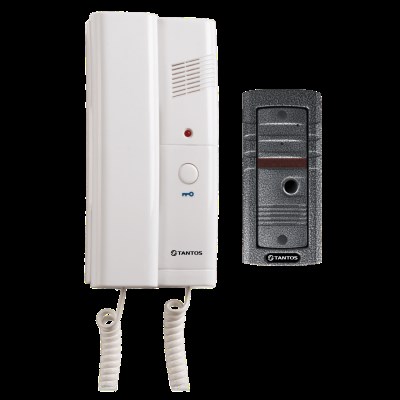

Аудиодомофон может передавть только голосовой вызов без видеосигнала
Видеодомофон позволяет не только услышать, но и увидеть посетителя
Зачастую аудиодомофоны монтируют в подъездах многоэтажных домов, где в основном они играют функцию предупреждения. Видеодомофон более полезен для частных домов, так как в многоэтажке он устанавливается только возле двери квартиры и не предназначается для общего пользования.
В частном домовладении видеодомофон будет играть большую роль, так как хозяин может не только слышать, но и видеть посетителя и при необходимости не впускать его на свою территорию.
Современные домофоны кроме основных элементов (вызывного устройства, запирающегося замка, трубки для переговоров и блока питания) могут оснащаться дополнительным функционалом:
- автоответчиком. Если хозяина нет дома, то благодаря этой функции он сможет прослушать записи, которые оставляли приходившие люди, и даже получить их на мобильный телефон;
- датчиком движения. Это устройство фиксирует посетителя, который находится в зоне его действия. При появлении человека возле прибора его изображение моментально передаётся на монитор телевизора, подключённого к домофону;
- блоком памяти. Благодаря данной функции изображение посетителя записывается на специальное устройство с того момента как была нажата кнопка вызова на домофоне. По мере заполнения памяти старые записи стираются и заменяются новыми.
По желанию владельца дома домофон может оснащаться неограниченным количеством мониторов и дополнительных камер видеонаблюдения.
В основном все домофоны подключаются к вызывным панелям при помощи проводов. Существуют и беспроводные устройства, но их ассортимент довольно сильно ограничен. На сегодняшний день существует три типовые схемы проводного подключения домофона:
-
Для многоэтажного дома. Даная схема достаточно сложна и не нужна владельцам частных домов, так как она предполагает подключение большого количества аудиодомофонов и соединение их в общую сеть с помощью специальных устройств. Эта система довольно дорогая, поэтому приобретается всеми жильцами дома в складчину.

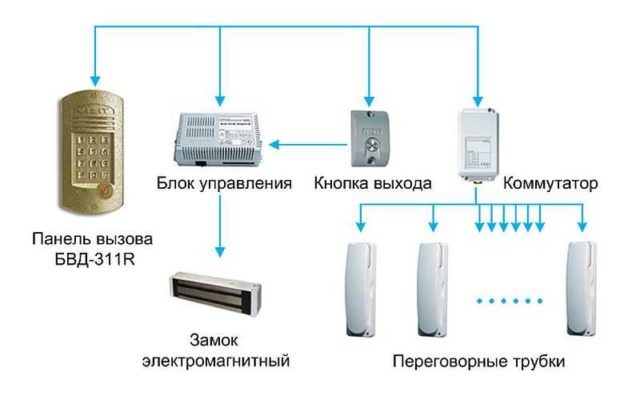

В многоэтажном жилом доме с одной вызывной панели, установленной на входной подъездной двери, можно позвонить в любую квартиру

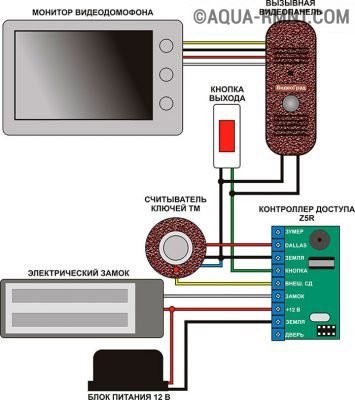

Схема подключения домофона (видеодомофона) в частный дом: вариант с электромагнитным, электромеханическим замком или без него
- врезные панели дороже, но они лучше защищены от взлома и различных климатических условий;
- накладные блоки выпускаются в прочных пластиковых корпусах, однако всё равно больше изнашиваются и подвергаются различным механическим повреждениям. Для таких панелей отечественные производители предлагают прочные защитные накладки, ограждающие устройство от поломки.
Как самостоятельно установить и подключить видеодомофон
Для того чтобы начать установку домофона, нам потребуются следующие инструменты:
- Острый нож.
- Мощный перфоратор и буры.
- Электрический шуруповёрт.
- Лопатка и пика или штроборез для создания штроб в стенах.
- Болгарка и диски для резки металла.
- Различные отвёртки.
- Удобные плоскогубцы.
- Хороший молоток.
- Шпатель и посуда для замеса.
Пошаговая схема установки видеодомофона с электромеханическим замком
-
Выбираем удобное и доступное место на калитке или воротах для размещения вызывной панели. Панель разбираем и размечаем место её установки. Просверливаем отверстия для крепежа и провода.
Вызывная панель может устанавливаться под углом к поверхности калитки, для чего в комплекте имеется специальный переходник
Контроллер замка представляет собой маленькую печатную плату, которую можно смонтировать в пластиковой коробке рядом с замком или замуровать в стену
Монитор видеодомофона навешивается на кронштейн, который крепится к стене саморезами
Устанавливаем блок питания. Он должен подавать напряжение на замок и все устройства, расположенные на калитке. Лучше всего использовать устройство уличного исполнения и монтировать его рядом с замком. Для электромеханических замков нужен блок питания на 12 В и 3 А, для электромагнитного запирающего устройства достаточно источника на 12 В и 1 А.
Замок, контроллер и другие компоненты системы контроля доступа лучше запитывать от источника, расположенного рядом
Для прокладки под землёй кабели затягивают в гофрошланги и укладывают в вырытую траншею в пластиковых или металлических трубах
Электромеханический замок имеет язычок, который должен плотно заходить в ответную планку
После программирования информация о коде доступа с каждого ключа записывается в память контроллера, и устройству разрешается проход
Домофон в многоквартирном доме
При установке домофона в многоквартирном доме, в шкафах слаботочных систем устанавливают специальные платы для подключения трубок. Только эту операцию можно проделать самостоятельно. Сам монтаж системы — слишком сложная штука.
Подключение трубки домофона в многоквартирном доме
