Надо ли Ставить Узо Если Есть Заземление Подключение узо с заземлением

Способы подключения дифференциального автомата без заземления

Дифференциальный автомат представляет собой коммутационное устройство, в котором совмещаются автоматический выключатель и устройство защитного отключения (УЗО).

Разница между устройством защитного отключения и дифавтоматом состоит в функциональном предназначении. УЗО — коммутационный прибор, берущий на себя защиту человека от прямого или опосредованного удара током.

Устройство защитного отключения мониторит текущие характеристики электрической проводки и в случае каких-либо проблем отключает ее. УЗО не защищает проводку от коротких замыканий и перегрузок. Более того, устройство само нуждается в защите от этих факторов. С этой целью перед устройством защитного отключения ставят автоматический выключатель.

Дифференциальный автомат комплектуется автоматическим выключателем, а потому считается более совершенным в технологическом отношении устройством. Дифавтомат используют для защиты электросети от коротких замыканий и перегрузок, при появлении утечек тока в результате повреждения проводки, электроустановок. Дифавтомат защищает человека при попадании под напряжение.

Обратите внимание! Закороченные человеком токоведущие части розетки не идентифицируются дифференциальным устройством в качестве утечки тока. Выключатель отреагирует на такую ситуацию как на стандартную нагрузку, отключения тока не произойдет, и человек попадет под напряжение.

Защитное устройство особенно необходимо там, где имеется повышенный риск поражения током. К таковым относятся кухня и ванная комната, где в силу функционального предназначения этих помещений установлено много электротехники и наблюдается повышенная влажность.

В автомате отсутствует третья клемма для подключения заземлительного проводника. Из этого следует, что дифференциальный выключатель приспособлен именно для двухпроводных цепей.

Итак, вопрос о том, будет ли работать дифференциальное устройство в двухпроводной цепи, раскрыт: безусловно будет. Этот факт подтверждают многие электрики: дифавтомат исправно работает в трехпроводной цепи даже в случае повреждения системы заземления.

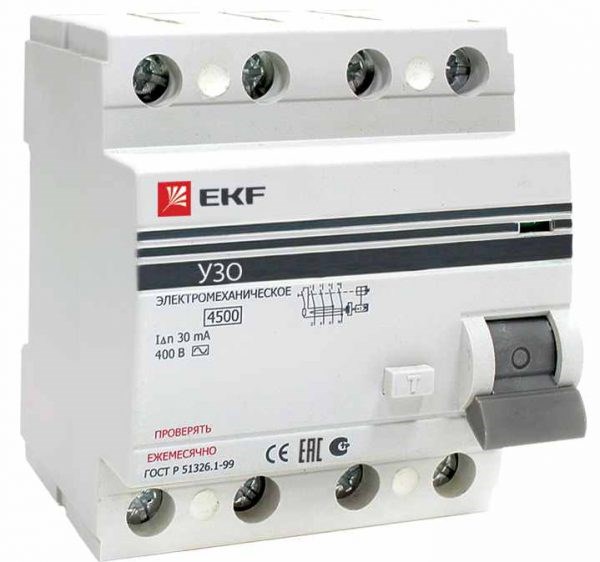

Четырехполюсный УЗО на 380 В

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
УЗО и дифавтоматы без заземления (TN-C) Следует выбирать такое оборудование, которое обладает максимальной коммутационной способностью, для оконечных устройств на уровне 3000 A, для групповых 6000 A. Спрашивайте, я на связи!

Схема подключения УЗО без заземления

Работа дифавтомата в двухпроводной цепи

Принцип работы дифференциального устройства напоминает анализатор, сравнивающий показатели токов, идущих по фазовому и нулевому проводнику. При возникновении отклонений в величинах, произошедших вследствие утечки (к примеру, после замыкания на корпус холодильника), контакты реле дифавтомата размыкаются, а сеть обесточивается.

УЗО не комплектуется автоматикой, которая бы защищала выключатель от сетевых перегрузок. В связи с этим в цепь нужно включать еще и автоматы, реагирующие на отключение при перегрузке.

  1. Установка единого для всего здания устройства защитного отключения. В результате под защиту попадают все электрические приборы в доме. Недостаток способа в сложности определения причины неисправности. Придется поочередно проверять все электроприборы в доме. Еще одна проблема — отключение всей электрической цепи несмотря на то, что утечка произошла лишь на одном участке. Обесточивание всего дома приводит к потерям компьютерных данных, поломкам кондиционеров и другой бытовой техники.
  2. Установка выделенного устройства (но меньшей мощности) для каждой из потенциально небезопасных линий (ванная комната, кухня, гараж, подвальное помещение). В этом случае в щитке нужно изыскать гораздо больше свободного пространства. К тому же покупка нескольких устройств потянет за собой повышенные финансовые затраты. Увеличивается надежность защиты, а причину отключения будет найти значительно проще (понадобится осмотреть 1 – 2 розетки, а не все имеющиеся в доме).

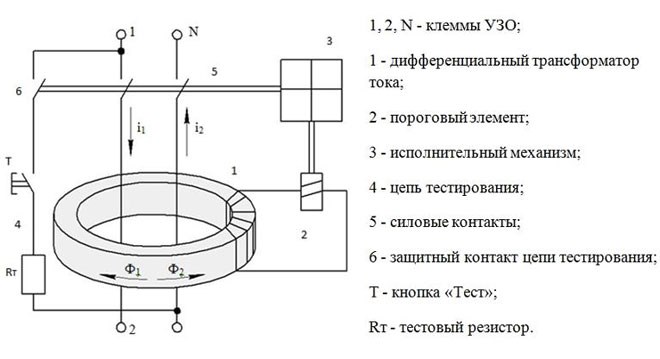

Что такое УЗО - назначение, принцип действия, маркировка и виды

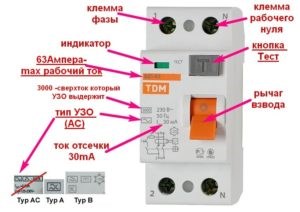

УЗО однофазное и трехфазное

При подключении УЗО в квартире или частном доме важно соблюдать правила техники безопасности и правильно выбрать схему подключения. Именно схема подключения определит в дальнейшем стабильность и безопасность работы устройства, установку которого можно выполнить своими руками, при наличии необходимых знаний и навыков.

Среди способов подключения УЗО без заземления можно выделить 2 основных:

— Подключение одного УЗО для всей электрической цепи здания или квартиры. Это самый простой и дешевый способ, однако, при срабатывании устройства будет обесточена вся цепь, а определить конкретный участок, на котором произошла утечка или замыкание, будет проблематично, так как придется обследовать всю цепь.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
УЗО: что это такое в электрике, принцип работы, назначение, маркировка, характеристики, классификация Чтобы надежно работало УЗО, нужна трехпроводная сеть это двухпроводная электрическая сеть с дополнительным защитным заземлением. Спрашивайте, я на связи!

Как подключить УЗО без заземления и с заземлением, типы устройств и их описание

  • Тип «АС» — они могут разъединять цепь как при возникновении мгновенной утечки, так и при ее плавном нарастании.
  • Тип «А» схож с предыдущим, но отличается наличием узла, который контролирует постоянный ток, из-за чего его стоимость значительно выше.
  • Тип «В» способен обнаружить утечку как постоянного и переменного токов, так и выпрямленного, благодаря чему его применяют на производственных предприятиях, а для бытовых нужд он нецелесообразен, по причине высокой стоимости. Если требуется защита в цепи частного дома или квартиры, в случае работы дорогостоящих приборов и оборудования, многие производители рекомендуют установку именно УЗО типа «А».

П. 1.7.80

Не допускается применять УЗО, реагирующие на дифференциальный ток, в четырехпроводных трехфазных цепях (система TN-C). В случае необходимости применения УЗО для защиты отдельных электроприемников, получающих питание от системы TN-C, защитный РЕ-проводник электроприемника должен быть подключен к PEN-проводнику цепи, питающей электроприемник, до защитно-коммутационного аппарата.

Во всех случаях в цепях РЕ и РЕN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы.

Допускаются соединения, которые могут быть разобраны при помощи инструмента, а также специально предназначенные для этих целей соединители.

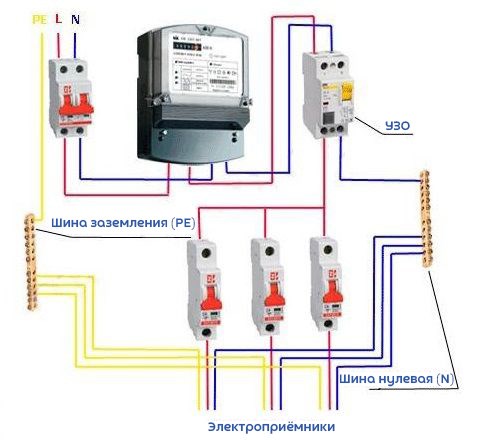

УЗО и дифавтоматы без заземления

Наша компания ГК ПрофЭлектро предлагает широкий ассортимент дифавтоматов и УЗО, а также систем заземления. Приобрести или узнать стоимость звоните по телефону +7 499 707 14 60 или оставляйте заявку [email protected] и мы Вам перезвоним сами!

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Что обязательно надо знать при установке узо и устройстве заземления в квартире или частном доме » сайт для электриков — советы, примеры, схемы Чтобы надежно работало УЗО, нужна трехпроводная сеть это двухпроводная электрическая сеть с дополнительным защитным заземлением. Спрашивайте, я на связи!

Как подключить дифавтомат без заземления: варианты и схемы

Селективная схема

Начнем с того, что дифференциальные автоматы есть двух видов: селективные и неселективные. Первые в своей маркировке имеют букву «S». Если рассматривать первую схему подключения, то если в ней установить неселективный автомат, который сработает по трем вышеописанным причинам, то все группы будут тут же обесточены. Как это и говорилось выше.

Появление селективных дифавтоматов решило проблему отключения всех групп. То есть, если в одной из них произойдет короткое замыкание или два других нарушения, то прибор отключит именно эту группу.

Многие могут задаться вопросом, ведь автоматы и дифавтомат были подобраны по току утечки. К примеру, дифференциальный прибор на 100 мА, а автоматические выключатели на 30 мА. Но данный подбор не влияет на селективность работы самой собранной схемы. Хотя правильно подбирать элементы необходимо обязательно. Да и правильно подключить дифавтомат надо тоже уметь.

Надо ли Ставить Узо Если Есть Заземление Подключение узо с заземлением

Схема подключения УЗО в однофазную сеть без заземления
Дифференциальный автомат представляет собой коммутационное устройство, в котором совмещаются автоматический выключатель и устройство защитного отключения (УЗО).
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Расшифровка маркировки Дифференциальный автомат представляет собой коммутационное устройство, в котором совмещаются автоматический выключатель и устройство защитного отключения УЗО. Спрашивайте, я на связи!

Основные функции

  1. Защита электрической сети от утечки тока на поверхность земли.
  2. Защита от перегрузок или коротких замыканий в цепях. Другими словами, данное устройство фактически представляет собой автоматический выключатель и УЗО, которые совмещены в едином корпусе.

На что обратить внимание при выборе

Если рассматривать типы дифференциальных автоматов, то стоит еще раз обратить внимание на то, что данное оборудование является прекрасным решением для обеспечения безопасной электрической проводки.

Вообще, типы дифференциальных устройств существенно различаются между собой как по стоимости, так и по техническим характеристикам. Поэтому, выбирая дифференциальный автомат (схема ниже), необходимо ориентироваться в первую очередь на токовые показатели и только после на стоимость.

Надо ли Ставить Узо Если Есть Заземление Подключение узо с заземлением
