Снятие и установка панели (торпедо) Приоры
Необходимый инструмент: Крестовая и плоская отвертки, головка «на 10», пассатижи с узкими губками.
Перед началом работ, следует отсоединить минусовую клемму с аккумулятора. Затем снять подрулевые переключатели.
Отсоединить провода от замка зажигания. Затем снять комбинацию приборов, и снять центральный тоннель пола. Отсоединить провода от электроусилителя руля:
Затем по порядку:
- Отщелкнуть пластиковые фиксаторы, и снять обивку левой передней стойки. Аналогично снять обивку правой передней стойки.
- Поддеть сопло обдува стекла левой двери, используя плоскую отвертку с подложенным мягким материалом, чтобы не поцарапать. Аналогично снять сопло обдува с правой стороны.
- Отвернуть гайку верхнего крепления панели Приоры, она расположена в полости под соплом обдува стекла двери, используя головку «на 10». Аналогично отвернуть гайку с правой стороны.
- Отвернуть болт крепления наконечников проводов «массы» торпедо этим же ключом.
- Отсоединить колодки с проводами панели приборов от колодок, расположенных на кронштейне, над блоком предохранителей.
- Отсоединить колодку проводов, расположенную на правом торце кронштейна.
- Отсоединить колодку проводов управления двигателем от колодки панели приборов.
- Отвернуть гайку крепления наконечника провода «массы» с помощью головки «на 10».
Отсоединить среднюю колодку с проводами панели приборов от блока управления электропакетом, для этого:
- Отвернуть гайку крепления контролера к кронштейну центральной консоли (для наглядности приборная панель снята), используя головку «на 10». Аналогично отвернуть гайку с другой стороны контроллера. Снять контроллер из-под торпедо Приоры.
- Сжать фиксатор колодки проводов, и отсоединить ее от контроллера. Отсоединить от контроллера еще 2 колодки с проводами.
- Отсоединить колодку проводов от блока управления подушкой безопасности.
- Отвернуть 4 самореза крепления накладки панели с помощью крестовой отвертки и снять ее.
- Сжать фиксаторы и отсоединяем хомут крепления жгута проводов от кронштейна на рулевой колонке, используя пассатижи с узкими губками.
- Отвернуть саморез бокового крепления торпедо, используя крестообразную отвертку. Аналогично отвернуть саморез с правой стороны панели.
Снятие и установка панели (торпедо) Приоры — «»
- Открыть бардачок (вещевой ящик), и отвернуть саморез крепления торпедо, используя крестовую отвертку.
- Отвернуть саморез крепления консоли слева и справа, тем же инструментом.
- Снять панель Приоры из салона автомобиля.

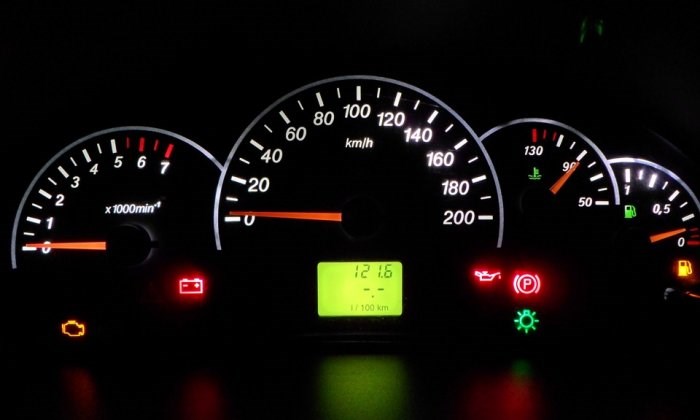

Установка подсветки
- Демонтируется панель. С помощью крестовой отвертки снимаются все крепления, открывается внутренняя часть щитка.
- По частям разбирается панель приборов. Аккуратно извлекаются приборы, отключаются от питания на время работ, снимаются стрелки датчиков.
- Демонтируется накладка панели, которую нужно будет обновить.
- Если хотите чисто белый цвет панели — просто снимите зеленое напыление со снятой накладки. Для изменения цвета пригодится цветная полупрозрачная пластиковая вставка или кусок полиэтилена.
- Вставку смазывают клеем, после чего прикладывают к панели, равномерно распределяя клеящее средство.
- Лампочки заменяются светодиодами, которые соединяются между собой проводами в одну ленту. Светильники распределяются равномерно по внутренней границе панели, закрепляются пайкой.
- Разбираются дисплеи приборов и меняются светофильтры на другие, с предпочтительным цветом.
- Стрелки оклеиваются цветным материалом, панель собирается обратно.
Тюнинг щитка приборов своими руками можно провести и для повышения надежности каркасной пластиковой конструкции. Со временем пластиковый каркас может начать скрипеть или создавать довольно неприятный уху шум. Во время вождения это сильно отвлекает, поэтому стоит избавиться от этой проблемы как можно быстрее.
Как подключить новую панель приборов на Лада Приора и Калина
Установка
Замена старой панели приборов без CAN на щиток с навигацией без CAN (2170-3801010-50) выполняется без доработок. Снимаем старую панель и вместо нее устанавливаем новую, вставляем разъем с проводами, подключаем антенну (закрепляем ее на крыше) и при необходимости меняем правый подрулевый переключатель.
Если старая комбинация приборов без навигации, но с CAN и вместо нее планируется установить новый щиток с навигацией с CAN (2170-3801010-60), тогда нужно переставить контакты 10-11 на 28-29 (если после подключения все равно не работает, меняем 28 и 29 местами). См. распиновку комбинации приборов.
После установки новой панели приборов пробег обнулится.
Навигация в панели приборов работает на Windows CE 6.0 вместе с ПО Navitel. Предусмотрено обновление ПО и загрузка навигационных карт с USB-карты через специальный USB вход. Эксплуатация автомобиля станет на много приятней, единственный недостаток — высокая цена.
А вам приходилось ставить на Приору или Калину щиток приборов нового образца с навигацией? Какие трудности у вас возникали в ходе этой доработки? Напомним, на сайте лада.онлайн можно найти другие инструкции по тюнингу и доработке автомобилей Лада Приора или Калина, например, как отрегулировать электронную педаль газа или улучшить тормоза без переделок.
Приборные панели на Лада Приора купить в Москве | NEOPOD
FakeHeader
Выбранный вами щиток продается в двух вариантах, для автомобилей с CAN шиной и БЕЗ CAN шины. Внимательней читайте при покупке.
Ты для начала глаза из пятой точки достань, и сам посмотри и почитай.
Это ты шоколадным глазом читаешь. Либо вообще не понимаешь о чем речь идет. А тельняху на груди успел порвать
Для дятла объясняю:
Есть приборная панель, как у человека на фото выше, т.е. приборная панель приора 2. Она БЕЗ навигации и никогда в ней её не было. И выпускается она ТОЛЬКО с CAN шиной.
Есть приборная панель от ПЕРЕХОДНОЙ приоры 2012-2013 года выпуска С НАВИГАЦИЕЙ. И она НЕ является приборной панелью от приоры 2. Выпускалась в двух версиях — с CAN шиной и БЕЗ неё
Человек спрашивает ИМЕННО про первую приборную панель, т.е. про панель приора 2 с КАН шиной
Поставь гамму, она без кан шины работает и функционал хороший
Можно полностью поменять проводку под кан шину тоГда будет можно, но это очень дорого выдет
Всем привет!
Недавно презентовал свой выбор «Комплект деталей панели приборов Приора2 для переоборудования Приоры 1 в Приору 2.»
На общем фото было немного больше чем входит в комплект.
Разберем детально.
На детали буду указывать заводские номера. Помню, до покупки сам очень хотел их узнать)
Правда, толку от них немного, по магазинам пробивается только часть из них.
1) Основная часть — накладка торпеды приора 2.
Тут два номера т.к деталь спаяна из нескольких частей (внутренняя 2172-5325188-00, наружная 2172-5325182-00)
С обратной стороны он имеет несколько направляющих и шесть мест под защелки. Номер: 2172-5325125-00.
Посадочное:
Кроме этого, здесь располагается пара точек фиксации штатного экрана ММС или БК.
3) Кнопка аварийной сигнализации и металлические фиксаторы козырька.
Выключатель аварийки нового образца теперь имеет горизонтальное расположение на консоли и измененную форму. Номер: 2172-3710010-00.
Comments 13
- Верхняя накладка панели приборов,
- Центральная консоль нового образца (глянцевая) с кнопкой аварийки,
- Верхняя стенка бардачка (отличается от старой наличием отверстия под USB),
- Воздуховод с промежуточным соплом для стыковки с центральным соплом Приора 2,
- 4 воздуховода
- Специальные металлические скобы которые крепят «центральный козырек» к «верхней накладке»
