Лампа ДНаТ: аспекты и подключение
Лампа ДНаТ — как автомат Калашникова, — проверенный временем, надежный источник света. В наш 21 век бывалые проектировщики предпочитают, использовать натриевую лампу, ибо светодиодка:
3. До сих пор непредсказуема, так как количество новоявленных производителей просто зашкаливает.
Самое незаменимое применение — освещение городских улиц, и освещение теплиц с овощами и прочими культурами, что само по себе одно и тоже.

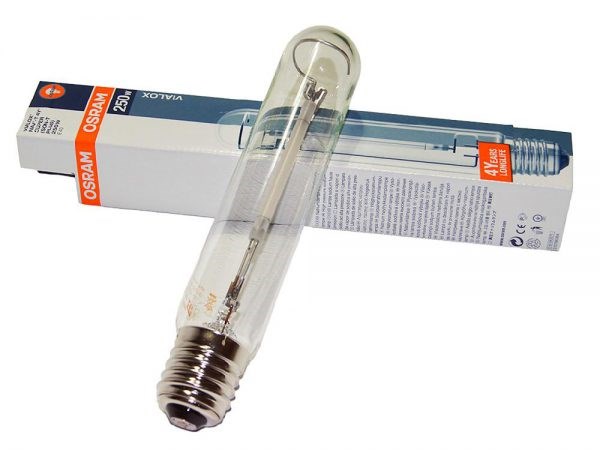

В принципе, лампы ДНаТ устроены не сложнее, чем любая газоразрядная лампа. Снаружи колба из термостойкого стекла и цоколь, внутри держатель горелки и сама горелка. Все.

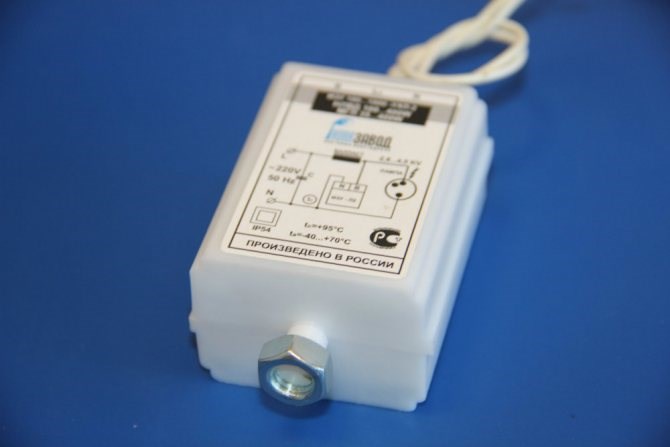

Газоразрядную лампу нельзя подключать напрямую к электрической сети – для их зажигания напряжения в сети недостаточно. Ток дуги лампы постоянно растет и его требуется ограничивать. Поэтому газоразрядные лампы ДНаТ/ДНаЗ используются совместно с пуско-регулирующими аппаратами – электромагнитными (ПРА) и электронными (ЭПРА).
1. Трехжильный провод длиной равной расстоянию от патрона до ПРА. Сечение кабеля нужно выбирать не менее 1,5 мм ( например — провод ПВС 3х1,5).
ВАЖНО : расстояние между ПРА и лампой должно быть минимальным, поскольку от этого зависит качество розжига лампы. Максимально допустимая длина провода 1,5 м. Превышать ее не стоит, т.к. иначе ИЗУ в составе ПРА может попросту не разжечь лампу.
3. 10 наконечников для нужного диаметра жил. В нашем случае это 1,5 мм.
Зачищаем и монтируем провода . Как правило синий провод — это рабочий ноль, коричневый – фаза, желтый-зеленый – это заземление. Настоятельно рекомендуем пользоваться специальными наконечниками, это упростит монтаж и убережет от неприятностей типа короткого замыкания.
2. Монтируем сетевой провод с вилкой к ПРА к правой части клеммника с надписью «сеть».
3. Монтируем провод от лампы к ПРА к левой части клеммника с надписью «лампа».
Выходы на лампу и на сеть подписаны. В некоторых моделях ПРА эти надписи выдавлены на картонной
подложке клеммника без нанесения краски и их сложно увидеть, но они там есть.
4. Монтируем провод заземления к корпусу ПРА с помощью болта и шайб, которые уже есть внутри ПРА.
5. Монтируем обратный конец провода лампы к патрону светильника.
6. Готово. Перед запуском еще раз убедитесь в правильности и безопасности подключения.
Если говорить о прямой замене, когда сняли старый натриевый светильник и на его место повесили новый светодиодный, надо понимать, что светильник с лампой ДНаТ 150 Вт никогда не заменишь 50 или 70-ваттным светодиодным. То же самое касается 250 Вт натриевых светильников — их невозможно заменить стандартной тиражной светодиодкой даже 150 Вт
Так, например, 250 Вт светильник с натриевой лампой (23,4 килолюмена, 275 Вт, 7 кг, 85 лм/Вт) стоит каких-то 5800 деревянных.
Это, на секундочку, 250 рублей за 1000 люмен светового потока (5800/23,4=247). Для сравнения, его светодиодные аналоги стоят в среднем от 30 тысяч рублей, что составляет 1200 и более рублей за килолюмен.
Лампа ДНаТ: аспекты и подключение
Зачем нужен конденсатор
Кроме того, рекомендуется использовать в комплекте подключения конденсатор. Даже если его нет во всех схемах.
Что нужно? Как известно, схемы с силовыми дросселями потребляют как активную, так и реактивную мощность. От второго вы не получите никаких полезных эффектов.
Лампа от этого не будет светить ярче, но потери увеличатся. Именно для удаления этой реактивной составляющей используется конденсатор фазовой компенсации.
Для ламп разной мощности необходимо подбирать соответствующую мощность. Вот рекомендуемые параметры емкости конденсаторов в зависимости от мощности индуктивностей:
Визуальное сравнение потребления тока устройством HPS с конденсатором и без него:
Как видите, разница более чем вдвое. В первом случае отображается компенсированный (активный) ток, а во втором — полный (без конденсатора в цепи).
Некоторые думают, что таким образом они также сокращают потребление электроэнергии, но это не совсем так.
Ваш счетчик не предназначен для расчета реактивной или полной энергии, и фактическая экономия затрат может составить до 3-4%.
Зато исключите лишние потери от нагревательной проволоки и железа.
Натриевая лампа — классификация и преимущества
Как подключить лампу ДНаТ
Вот и сам собранный компактный экран, согласно схеме подключения.
Конечно, все это можно собрать в общий корпус светильника, если позволяют габариты.
очень важно перед тем, как собрать такую схему самостоятельно и с использованием каких-либо комплектующих, обычным мультиметром в режиме измерения максимального сопротивления проверить изоляцию катушки индуктивности и конденсатора.
Для питания и отключения источника питания 220 В используйте двухполюсный входной автоматический выключатель.
Для лампы мощностью до 400 Вт вполне подойдет автомат номиналом 5-6 А. Помимо операций включения-выключения он будет играть еще и роль защитного устройства.
В начале цепи устанавливается автоматический выключатель. Не забудьте также заземлить весь корпус.
Из машины выходят два нейтральных провода. Один из них по схеме запускается непосредственно на лампу, а второй подключается к соответствующей клемме, обозначенной «N» на стартере.
Учтите, что индуктивность следует устанавливать только в разрыв фазного провода, идущего к лампе, а не в ноль.
В противном случае можно случайно сжечь изделие, если во время работы произойдет короткое замыкание нейтрального провода после индуктивности реактора.
Затем выключите сцену. Подсоедините провод от машины к входному контакту дроссельной заслонки.

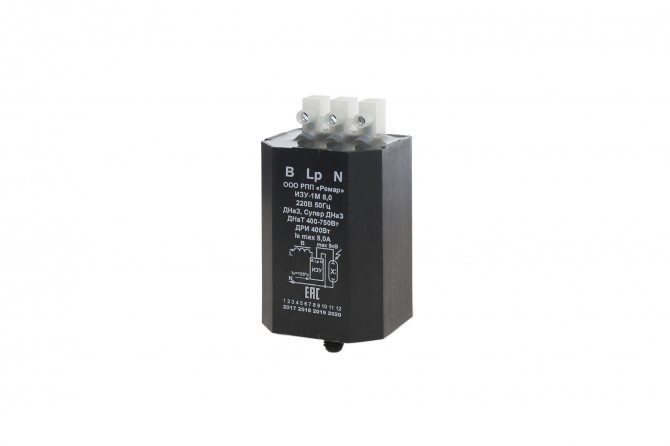

И подключите провод от выходного контакта к клемме «B» (балласт) балласта.
Затем запустите центральный вывод Lp (Lampa) на патроне лампы.
Принцип действия

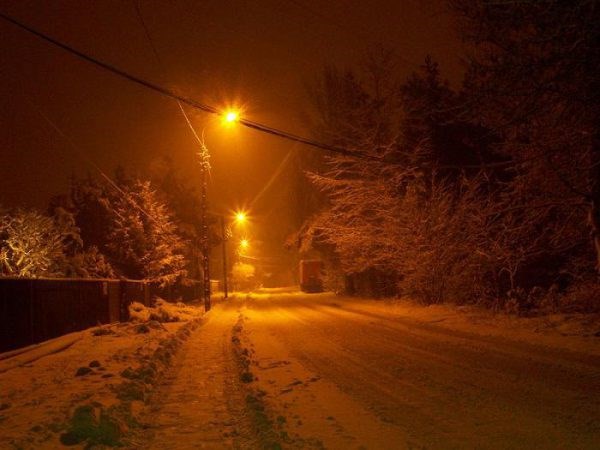

Для возникновения электрического заряда в газовой среде необходим импульс высокого напряжения. Поскольку натрий плавится при достаточно высокой температуре, электрический заряд загорается медленно: маломощные ДНаТ выдают полный световой поток через 5–6 минут, а большой мощности – через 10–15 минут.
В таблице ниже представлено сравнение технических характеристик ртутной газоразрядной лампы высокого давления (ДРЛ) и трубчатой дугово-натриевой лампы (ДНаТ) одинаковой мощности – 250 Вт.
| ДРЛ-250 | ДНаТ-250 | |
|---|---|---|
| Мощность (Вт) | 250 | 250 |
| Удельный световой поток (Лм/Вт) | 45 | 90 |
| Общий световой поток (Лм) | 13500 | 28000 |
| Время непрерывной работы (час) | 12000 | 20000 |
| Тип цоколя | Е40 | Е40 |
| Цветовая температура (К) | 3800 | 2000 |
| Индекс цветопередачи (Ra) | 45 | 25 |
| Время полного разогрева (мин) | 5–10, в зависимости от температуры окружающего воздуха | |

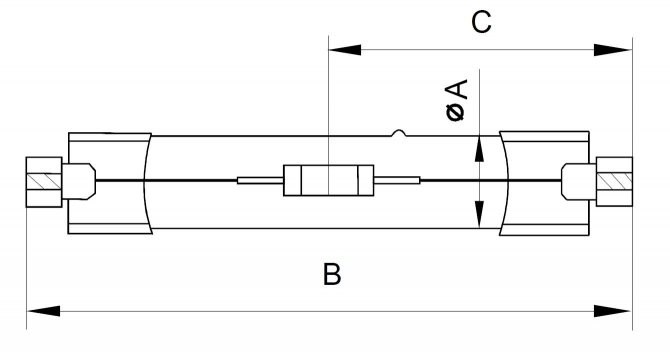

| Длина (мм) | 228 | 250 |
| Диаметр колбы (мм) | 91 | 48 |
Натриевая лампа высокого и низкого давления – принцип работы и применение
- Не касайтесь колбы лампы в течение 10–15 минут после ее выключения.
- Категорически нельзя трогать колбу руками без перчаток: потожировые следы на поверхности приведут к неравномерному прогреву и даже взрыву.
- Обеспечьте лампе хорошую вентиляцию и держите ее подальше от возгораемых конструкций. То же самое касается балластного дросселя, который нагревается до 150 град. Цельсия.
Достоинства и недостатки ДНаТ
В первую очередь, используются натриевые лампы для уличного освещения, на фонарных столбах автострад и других объектов, где взвеси в воздухе могут негативно сказаться на безопасности. Свет дугово-натриевых ламп способен пробиться сквозь густой туман, ливень и снег, чего не скажешь об экономных светодиодных светильниках.
Благодаря большому содержанию ультрафиолета и инфракрасных волн оборудование используется в теплицах. Оно благотворно влияет на развитие и плодоношение растения, прогревая воздух и ускоряя фотосинтез.
Строго запрещено эксплуатировать ДНаТ на рабочих объектах, где требуется точное распознание цветов.
