Органы управления ВАЗ 2103 / ВАЗ 2106
Органы управления
- Солнцезащитный козырек.
- Внутреннее зеркало заднего вида.
- Рулевое колесо.
- Дефлектор (левый).
- Часы.
- Дефлектор (правый).
- Пепельница.
- Прикуриватель.
- Крышка перчаточного ящика.
- Вещевая полка.
- Рычаг переключения передач.
- Рычаг стояночного тормоза.
- Аварийная сигнализация.
- Выключатель освещения приборов.
- Контрольная лампа недостаточного уровня жидкости в гидроприводе тормозов.
- Педаль акселератора.
- Педаль тормоза.
- Педаль сцепления.
- Выключатель зажигания.
- Комбинация приборов.
- Указатель уровня топлива.
- Указатель температуры охлаждающей жидкости.
- Указатель давления масла.
- Тахометр.
- Счетчик суточного пробега.
- Спидометр.
- Одометр.
- Контрольная лампа включения дальнего света фар.
- Контрольная лампа указателей поворота.
- Контрольная лампа включения габаритных огней.
- Кнопка сброса значения счетчика суточного пробега.
- Контрольная лампа заряда аккумуляторной батареи.
- Контрольная лампа рукоятки управления воздушной заслонки карбюратора.
- Контрольная лампа включения стояночного тормоза.
- Выключатель обогрева заднего стекла.
- Контрольная лампа недостаточного давления масла.
- Выключатель заднего противотуманного фонаря.
- Выключатель наружного освещения.
- Контрольная лампа резерва топлива.
Подрулевые переключатели
- Переключатель света фар (положение I – включены только габаритные фонари; положение II – включен ближний свет фар; положение III – включен дальний свет фар).
- Переключатель указателей поворота (положение I – загораются указатели поворота направо; положение II — загораются указатели поворота налево).
- Переключатель стеклоочистителя (положение I – стеклоочиститель выключен; положение II – включен прерывистый режим работы стеклоочистителя; положение III – стеклоочиститель работает непрерывно).
Подрулевой переключатель света фар
Данный подрулевой переключатель служит для управления световыми приборами автомобиля. Различным положениям переключателя соответствуют следующие режимы освещения:
При этом фары и фонари горят, если включено наружное освещение – выключатель в положении Свет фар также включается перемещением рычага на себя. Включение выключателя наружного освещения при этом не обязательно (мигающий свет в дневное время). Фары остаются включенными до тех пор, пока рычаг нажат.
Подрулевой переключатель указателей поворота
Данный подрулевой переключатель служит для включения мигающих ламп в боковых и задних фонарях, подфарниках, сигнализирующих о повороте. Различным положениям переключателя соответствуют следующие режимы:
Подсветка панели приборов ВАЗ 2106 | салон ВАЗ 2101, 2106, 2107 КЛАССИКА
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Замена приборов панели на ВАЗ 2103, ВАЗ 2106
Добро пожаловать! Со временем приборы которые установленные на панели выходят из строя и вследствие чего перестают должным образом показывать показания, без которых очень тяжело обойтись во время эксплуатации автомобиля. В качестве примера можно привести спидометр автомобиля, без которого обойтись то можно но следить за скоростью автомобиля будет уже проблемно.
Примечание! Для замены приборов которые установлены на панели, вам нужно будет запастись: Отвёрткой, пассатижами, ручкой или маркером!
Когда нужно менять приборы которые установлены на панели? Они подлежат замене, при:
Пересвет приборной панели ВАЗ 2107: не горит подсветка — причины
- спидометр;
- тахометр;
- индикатор зарядки АКБ;
- датчик температуры двигателя;
- счётчик пробега;
- обнуляемый счётчик пробега;
- датчик уровня масла;
- прибор давления масла;
- датчик наличия топлива.
Тюнинг панели приборов

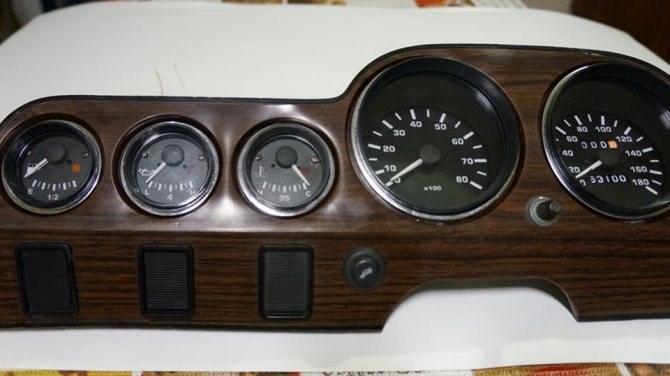

Модернизация приборной панели ВАЗ 2106 заключается в замене подсветки и декоративных частей шкал.
Замена шкал и стрелок панели приборов
Этот процесс довольно простой и выполнить его можно своими руками:
- На старте работ демонтируем щиток панели приборов «шестёрки»

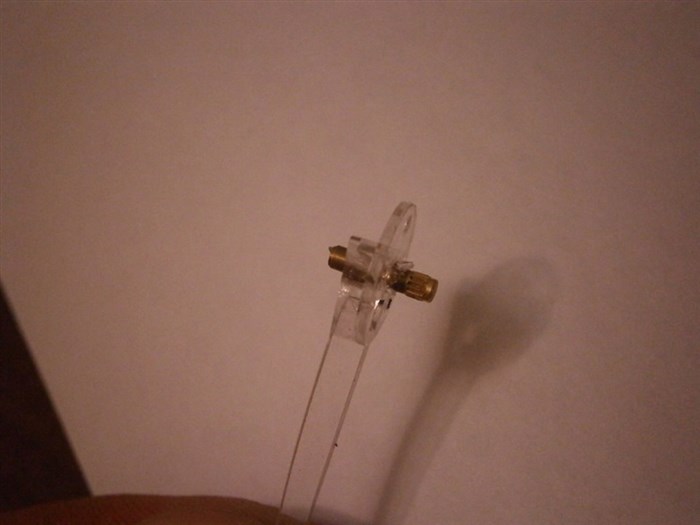

- Получаем доступ к датчикам и убираем все указательные стрелки, начиная с тахометра.
- После этого снимаем шкалы.
- Чтобы демонтировать стрелку спидометра, откручиваем болты и поворачиваем шкалу влево. После этого стрелка прибора немного опустится и начнёт колебаться. Как только она окончательно замрёт, данное положение нужно отметить с помощью маркера. Всё это необходимо для того, чтобы потом спидометр указывал верную скорость.
- На шкалы наклеиваются новые обозначения, которые можно распечатать на принтере. Стрелки покрывают контрастной краской, чтобы они не сливались со шкалой.
- Стаканы оклеиваются белой или в цвет салона самоклеящейся бумагой.
Установка снятых деталей выполняется в обратной последовательности. После чего панель монтируется на прежнее место.

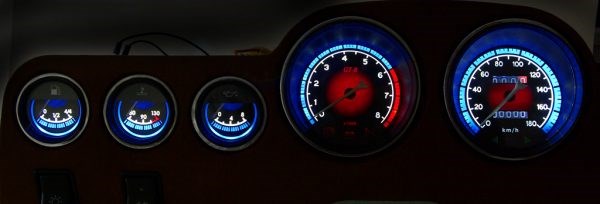

Подсветка панели приборов
Многим автолюбителям известно, что в «шестёрке» слабая подсветка приборов. При обновлении панели можно добавить светодиодную подсветку. Перед началом работ с электрикой обязательно отключите минусовую клемму от аккумулятора.
Светодиодная подсветка украсит салон автомобиля
- Демонтировав панель, снимаем приборы один за другим.
- Каждый из них разбираем на части.
- В корпус вклеиваем звенья светодиодной ленты. На маленькие приборы достаточно одного звена из трёх диодов. На большие понадобится звена 2 или 3, смотря кому какая интенсивность освещения нравится.
- Ленту припаиваем к проводам подсветки. После этого собираем приборы обратно и устанавливаем в панель.
Подсветка панели приборов ВАЗ 2106
Задача : произвести подсветку панели приборов своими руками для ВАЗ 2106.

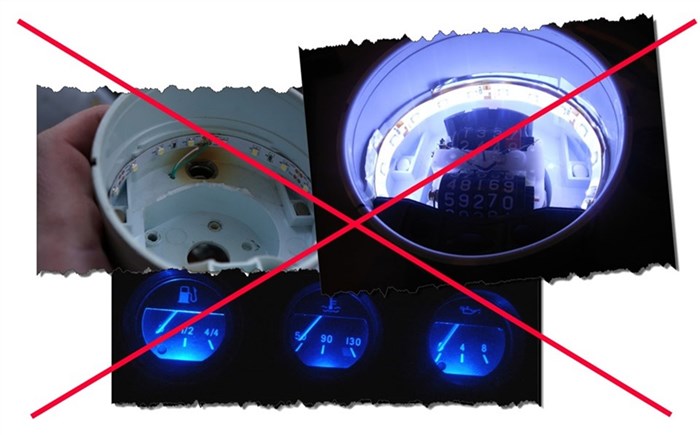

До сих пор наблюдаю, как «молодежь» ставит светодиодную ленту куда можно, и куда нельзя… но это уже прошли.
Больше никаких лент. Будем выходить на более высокий уровень. Добавлю также, что переделать приборы (а именно ШКАЛУ), хотелось еще и по одной причине— у меня инжектор, и поэтому символ «подсоса», нужно заменить на иконку «check engine».
По аналогии с вольтметром 2105, разрабатываем платы на базе светиков smd 1206:
И тут первая загвоздка: Равномерной подсветке шкалы, будет мешать «бочонок» контрольной лампы низкого уровня бензина \ низкого давления масла…
Я придумал вариант, перенсети «контрольку» подальше, определил ей хорошее место:
Применяя все тот же древнейший метод пленочно-плоттерной резки, получаем желаемое:

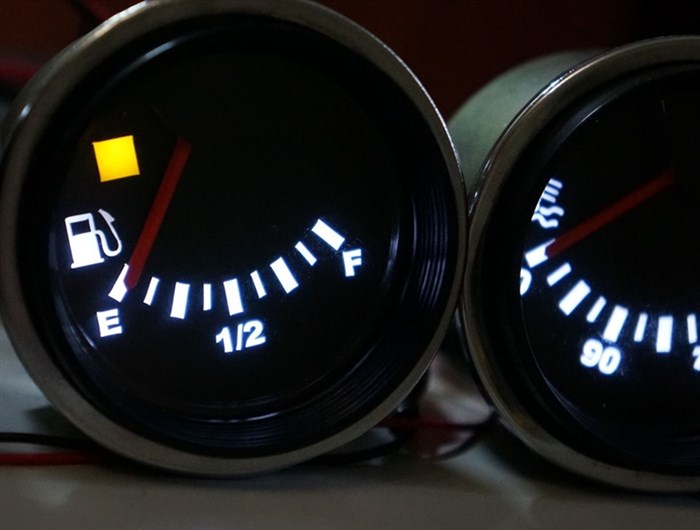

Собираем конечный вариант, остальные малые приборы — по аналогии:
С указателем температуры проще — там нет «контрольки».
Так же разрабатываем и изготавливаем платы подсветки:
Особым пунктом в получении ГРАМОТНОГО результата, у меня были контрольные символы ламп индикации. Поставил задачу сделать их как можно четче, больше…и, самое главное, невидимыми без подсвечивания!
