Каждая из двух задних фар «шестёрки» – это блок, состоящий из нескольких осветительных приборов, выполняющих отдельные задачи.
Функции задних фар
- обозначения габаритов автомобиля в тёмное время суток, а также в условиях ограниченной видимости;
- указания направления движения машины при повороте, развороте;
- предупреждения водителей, которые движутся сзади о торможении;
- освещения дорожного покрытия при движении задним ходом;
- подсветки номерного знака машины.

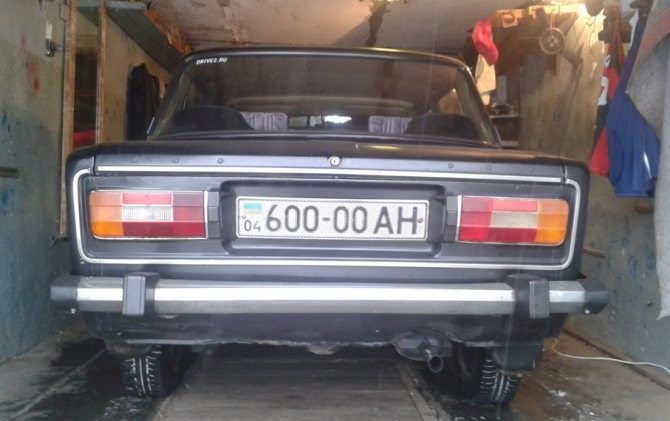

Задние фары выполняют сразу несколько функций
Конструкция задних фар
Автомобиль ВАЗ 2106 оснащён двумя задними блок-фарами. Они расположены на тыльной части багажного отделения, чуть выше бампера.
Корпус фары разделен на пять секций. В каждой из них, кроме средней верхней, установлена лампа, отвечающая за выполнение той или иной функции. Корпус закрыт рассеивателем (крышкой), изготовленным из цветного полупрозрачного пластика, и также разделённым на пять частей:
- жёлтого цвета (указатель поворота);
- красного цвета (габариты);
- белого цвета (фонарь заднего хода);
- красного цвета (сигнализатор торможения);
- красного цвета (светоотражатель).

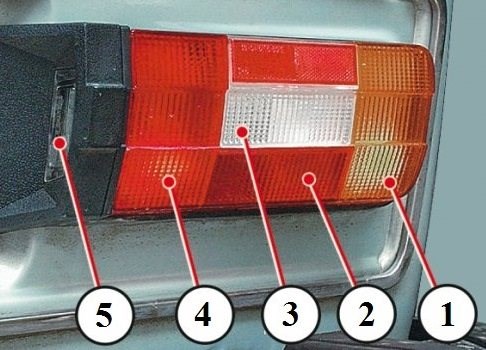

1 — указатель поворота; 2 — габарит; 3 — фонарь заднего хода; 4 — стоп-сигнал; 5 — подсветка номера
Подсветка номерного знака размещена во внутреннем выступе корпуса (чёрного цвета).
Задние фонари ВАЗ 2106: почему не горят, схема подключения
Почему не включается задний ход ваз 2115. Фонарь заднего хода не горит – что делать
(ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.
Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и том, как его проверить в случае его неисправности и заменить своими руками, если в этом есть необходимость.
Сразу отмечу, что неработающие фонари заднего хода – не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например – отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений – убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.
Дополнительные причины, по которым не горят фонари при включении заднего хода:
- , который связан цепью ДЗХ и фонарями;
- Нарушение посадки датчика заднего хода;
- Окислились контакты фонарей;
- Нет контакта проводки с , между блоком с предохранителями и штекером.
Где расположен датчик заднего хода?
ДЗХ можно увидеть если заехать на эстакаду и залезть под машину, на коробке передач будет два датчика, один из них это – , второй – датчик заднего хода
Признаки неисправности датчика заднего хода
Вы включаете заднюю передачу, а фонари не загораются, при этом и лампочка, и проводка находятся в исправном состоянии.
Как увеличить мощность двигателя ваз 2106: описание, фото, видео
Выводы:
- Если в таком положении огни горят – датчик неисправен, поэтому его необходимо заменить.
- Если же и в таком положении огни не загорелись – причина в цепи, датчик, скорее всего, не причем.
- Используя тестер или мультиметр, измерьте напряжение на массе и оранжевом проводе, который идет от ДЗХ, если напряжение есть, необходимо проверить плату белых фонарей, а также контактов. Возможно отсутствует контакт между блоком предохранителей и контактами датчика.
Замена датчика заднего хода на “четырнадцатой”
Для замены датчика вам потребуется: новый датчик заднего хода, эстакада, трансмиссионное масло, а также пустая тара и ветошь. Дело в том, что при откручивании старого ДЗХ из отверстия польется масло.
- Загоните машину на яму и поставьте ее на .
- Демонтируйте защиту картера двигателя.
- Снимите контакты с ДЗХ
. - Аккуратно очищаем рабочее место от грязи и пыли.
- Поднесите подготовленную для масла посуду к датчику заднего хода и открутите его.
- Попытайтесь максимально быстро достать старый ДЗХ и установить на его место новый, затем быстро закрутить его до упора.
- Подключите провода питания к новому датчику.
- Вытрите все от остатков масла, используя ветошь.
- (при необходимости доливаем масло) и убедитесь в работоспособности нового датчика заднего хода.
Не работает свет заднего хода ваз 2106
Что делать, если перестал работать свет заднего хода на автомобиле ваз 2106. Причин такой поломки может быть несколько, каждая из которых требует серьезного к ней отношения, так как проводка в автомобиле и короткое замыкание может привести к возгоранию, а автомобили у нас горят достаточно быстро.
- Прежде всего необходимо проверить состояние предохранителей цепи, возможно нужный нам предохранитель перегорел, в результате чего произошел разрыв цепи и как следствие перестал работать свет заднего хода. Если все таки перегорел предохранитель, то неторопитесь его менять на новый, пока не будет устранена сама причина из-за которой он горит. Вполне возможно и такая ситуация, что сам предохранитель в целости и сохранности, но окислились или расшатались посадочные места, что соответственно так же привело к разрыву цепи питания. В данном случае можно попробовать сперва зачистить клеммы и немного поджать их, чтобы предохранитель достаточно плотно в них сидел.
- Причина так же может быть и в датчике, который вкручен в коробку передач снизу автомобиля, возможно он вышел из строя или отсоеденились провода.
- В случае если причина не в предохранителе, то проверяем собственно целостность самой лампы накаливания, если же и она в целом состояние, то придется проверять проводку на наличие короткого замыкания с массой кузова автомобиля. Для проверки необходимо использовать специальный тестер. Смысл работы тестера заключается на принципе повышения сопротивления в цепи в следствие короткого замыкания. Если плюсовой провод замкнут на массу, то сопротивление цепи будет максимально. Для этого необходимо плюсовую клемму тестера подключить к положительному проводу лампочки заднего хода ваз 2106, а второй к массе автомобиля, то есть к кузову.
В случае если стрелка тестера сильно отклонилась и зашкаливает, то это значит, что проводка коротнула на массу. Для устранения подобного деффекта вам необходимо тщательно проверить всю электрическую цепь, отвечающую за питание фонаря заднего хода. Работа достаточно крапотливая и требует наличиня минимальных знаний в области электрики.
Это все необходимые действия, которые следует предпринять для определения причин отказа света заднего хода ваз 2106. Как уже выше упоминалось для выполнения подобных работ, необходимо иметь базовые знания и примерно разбираться в электрических схемах.
