Подготовка
- Начинаем с проверки наличия электричества в доме и подачи электроэнергии на терморегулятор, т.е. светится ли лампочка индикации или панель (для программируемых терморегуляторов).
- Если всё же электричество в доме есть и оно подаётся на терморегулятор через который запитывается тёплый пол, то нужно проверить настройки установки температуры. Мало ли бывает случаев, когда детишки из любопытства покрутят «колёсико» или домработница по неосторожности «случайно заденет» кнопочки на приборчике.
- Убедившись, что электричество поступает, терморегулятор включен, температура правильно задана, а пол всё же холодный, то нужно принять важное решение:
- показать «кто в доме бывает хозяин» и вызвать электрика. Конец. Остаётся приготовить деньги и ждать.
- показать «кто есть в доме хозяин и непревзойдённый мастер», выявить неисправность и героически устранив её получить восторженный взгляд любимой жены.
Если Вы уже не сидите перед телевизором и решили действовать самостоятельно, то Вам понадобится отвертка и тестер (прибор, которым можно замерить сопротивление и напряжение) или на худой конец индикатор напряжения.
Перестал работать теплый пол: причины, решения.
- Отключаем электричество (выключаем автомат на распределительном щитке)
- Cоединяем электрический провод приходящий на контакт №1 с проводом подключенным к контакту №3, а электрический провод приходящий на контакт №2 с проводом подключенным к контакту №4. Это значит, что мы подключили теплый пол напрямую к щитку минуя терморегулятор.
Выявление неисправности теплого пола на примере

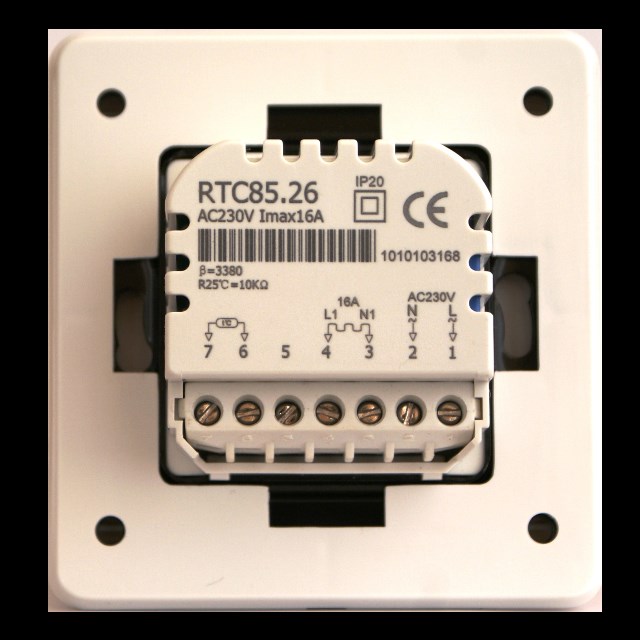

Так как тёплый пол обязательно подключается через терморегулятор с вынесенным датчиком температуры, то будем рассматривать схему подключения на примере терморегулятора для тёплого пола RTC 85.26.
- Отключаем напряжение поступающее на терморегулятор от сети.
- Получаем доступ к задней панели терморегулятора.
- на контакты №1 (L- фаза от щитка) и №2 (N-ноль ) приходят провода из распределительного щитка (подается напряжение);
- нагрузка (тёплый пол*) подключены к контактам №3 (N-ноль) и №4 (L- фаза к нагрузке);
- вынесенный датчик температуры подключен к контактам 6 и 7.
Мы уже знаем, что нагревательный кабель (кабельный пол) или греющая пленка (инфракрасный пленочный пол) являются нагрузкой и подключены к контактам №3 (N-ноль) и №4 (L- фаза нагрузка). — замеряем сопротивление, оно должно соответствовать заявленному в паспорте * .
* Если Вы потеряли паспорт, то можно вычислить значение сопротивления по формуле R=U/P, зная величину напряжения равное 220 Вольт и мощность, например она равна 1,2 кВт находим сопротивление R=U*U/P=220*220/1200=40,3 Ом.
Если Вы не знаете мощность тёплого пола, то можете рассчитать её примерное значение. Площадь помещения (м 2 ) умножить на 150Вт/м 2 ).
На примере: туалетная комната 6 м 2 *150 Вт/м 2 =900 Вт. Отсюда сопротивление равно 220/900=53,7 Ом
В случае применения инфракрасных плёночных теплых полов можно проверить сопротивление каждого отдельного нагревательного элемента. Для этого отсоедините провода (см. схему подключения) и сделайте замеры сопротивления. Сравните показания с расчётными значениями.
Примечание
- если показание прибора равно нулю, то это значит, что в системе произошло короткое замыкание, чаще это замыкание проводов от перегрева (неправильно рассчитано сечение).
- если показание прибора равно бесконечности, то это значит, что в системе произошёл обрыв (перегорание) греющего элемента, чаще в соединительной муфте.
Если замеры сопротивления соответствуют данным указанным в паспорте, то можно вздохнуть с облегчением — греющие элементы теплого пола исправны!
Значит причина в терморегуляторе, согласитесь, что его проверить и заменить гораздо проще и дешевле, но об этом в отдельной статье проверка работоспособности терморегулятора.
** теплый пол, не важно какой он, кабельный, пленочный, китайский или по паспорту «сделано в Дании», а на самом деле в КНР — является нагрузкой.
Второй способ проверки работоспособности теплого пола
Если Вы далеки от электрики (т.е. Вы сильны в области филологии или других не менее ценных для человечества наук) и ничего не поняли из того, что прочитали, то можно проверить исправность теплых полов простым дедовским способом: проверка работоспособности теплого пола подключением нагревательного элемента напрямую к напряжению 220В минуя терморегулятор.
Замена датчика теплого пола
Заменить датчик температуры вполне возможно своими руками при условии, что предварительно производилась правильная установка его в гофрированную трубку, которая выходит в распределительную коробку.
Чтобы выполнить замену датчика теплого дома:
- Отключите электропитание и демонтируйте терморегулятор.
- Отключите провода датчика температуры, которые подсоединены к надлежащим зажимам на задней панели. Эти зажимы обозначены словом «sensor» или «датчик» и могут находиться отдельно от основного зажима колодки.
- Датчик отключен. Проверьте его сопротивление. Как правило, оно должно быть в пределах от 5 до 15 КилоОм. Сопротивление именно вашего устройства указано в паспорте на терморегулятор. Важно! Учтите, что есть бытовые мультиметры, которые не смогут измерить сопротивление, если оно больше 2 КилоОм.
Итак, если электрическое сопротивление датчика температуры соответствует паспортному, то причина его неисправности в плохом контакте в клеммах (зажимах). Чтобы в этом точно убедиться: еще один раз присоедините провода термодатчика к соответствующим зажимам. Терморегулятор должен перейти в рабочий режим. Если он не заработал, то отдайте его на проверку в специальный сервисный центр.
А если сопротивление термодатчика отличается от того, что в паспорте более чем на 20% – замените его. Сделать это просто, т.к. датчик уже отсоединен от терморегулятора. Поэтому:
1) Новое устройство поместите в гофрированную трубку на ту длину, на которую заходил бывший датчик.
Теплый пол не греет
- Включите питание и проверьте есть ли напряжения на подводящих зажимах терморегулятора. Эти зажимы обозначены буквами L (фаза/линия) и N (ноль). Напряжение проверьте на обеих клеммах при помощи тестера (мультиметра) либо отвертки-пробника.
Неисправности электрического пола
Разобравшись с тем, почему не работает теплый пол от отопления водяной, переходим к электрическим системам. Все они основаны на классическом принципе. Под воздействием тока нагревательный элемент начинает генерировать тепло, подавая его на стяжку или непосредственно на покрытие. Если не работает электрический теплый пол, причиной может быть:
Терморегулятор и датчик
Когда не греет теплый пол электрический, а причиной является термодатчик, его нужно заменить. Он устанавливается в гофрированную трубку, откуда его без труда можно извлечь. Эта часть системы не располагается в полу, поэтому разбирать напольное покрытие не потребуется. Единственное, может понадобиться небольшой косметический ремонт участка стены, где пряталась гофра.

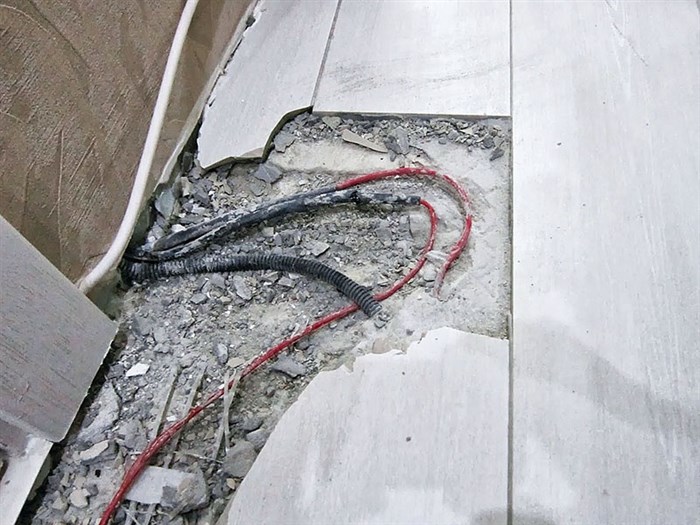

Повреждение нагревательных элементов
