Начинающим электрикам о заземлении
Вторичная обмотка трехфазного трансформатора устроена более сложно. Она состоит из трёх одинаковых обмоток, которые могут быть соединены «в треугольник» (мы этот случай не будем здесь рассматривать) или «в звезду», где начала обмоток соединены вместе. Точка, где они соединены, также называется «нейтральной точкой».
Если нейтральная точка не соединена с землёй либо соединена через большое сопротивление, то такая сеть называется сетью с изолированной нейтралью. В такой сети (здесь мы рассматриваем сети с напряжением до 1000 Вольт) также может быть заземляющий провод. Поскольку он только только заземляющий, его называют PE — проводником (без N). Объяснение ниже.
Если напряжение в сети меньше 1000 Вольт (например, 380/220 Вольт) и в сети между трансформатором подстанции и потребителем нет ещё трансформаторов, то это сеть, скорее всего, с заземлённой нейтралью. Исключение — сети предприятий с особыми условиями работы, например, шахт.
Если между трансформатором подстанции и потребителем электроэнергии имеется ещё трансформатор, у которого нейтральная точка вторичной обмотки не соединена с землёй, то участок от вторичной обмотки до потребителя по сути является сетью с изолированной нейтралью. Примеры — понижающие трансформаторы, в том числе в кранах, в станках и пр.
Начинающим электрикам о заземлении
- Сопротивление нагрузки на этой фазе уменьшится.
- Падение напряжения на нагрузке уменьшится, а стало быть
- Напряжение между этой фазой и нулём должно уменьшиться, но
- Возрастёт ток в нагрузке, а стало быть
- Возрастёт ток в соответствующей трети вторичной обмотки
- Магнитное поле вторичной обмотки усилится
- Это магнитное поле направлено так, что оно уменьшает индуктивное сопротивление соответствующего сектора первичной обмотки, и поэтому
- Это индуктивное сопротивление ещё уменьшится
- В первичной обмотке (в соответствующей её трети) возрастёт ток, а стало быть
- Усилится её магнитное поле
- Это магнитное поле будет создавать большее напряжение в соответствующем секторе вторичной обмотки, и поэтому
- Напряжение между данным фазным проводом (фазой) и нейтралью (нулём) останется стабильным
Заземление в сетях с изолированной нейтралью
Тем не менее, токи утечки (и емкостные) могут нанести поражение, и даже смертельное, если человек коснётся фазного провода (рис. 2). Чем выше напряжение сети, тем опаснее такие токи.
Если при таком замыкании человек, стоящий на земле, коснётся другой фазы, это будет для него смертельно опасно — он окажется под линейным напряжением, то есть под напряжением между двумя фазами (рис. 4).
А зачем нужно соединять защитный провод с землёй? Что это даёт? Может, достаточно просто соединить металлоконструкции друг с другом проводником, чтобы срабатывала защита? Земля является дополнительным защитным проводником (если металлоконструкции соединены с землёй), а случае обрыва основного (защитного проводника), и единственным, хотя и не очень надёжным (рис.5) Я так это понимаю.

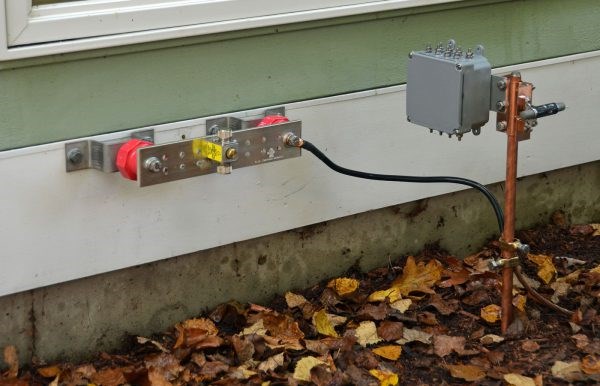

Заземление
Под понятие заземления попадают конструкции, соединяющие установки, которые используют электроэнергию, с землей. Благодаря этому при прикосновении к поверхности, находящейся под напряжением, полученный человеком заряд сводится к минимуму.
Используют данный способ только в электрооборудовании с изолированной нейтралью. Благодаря соединению земли с корпусом установки, при повреждении изоляции ток должен уходить по заземляющей части из-за меньшего сопротивления.
Заземляющее устройство по своему строению представляет собой один или целую группу проводников, которые соединяют токопроводящие элементы с землей. Существует несколько основных типов заземления:
- Рабочий тип. Основное предназначение – обеспечение бесперебойной работы электрооборудования как при штатном режиме функционирования, так и при аварийном.
- Защитный тип. Предназначен для обеспечения безопасности при работе с электроустановками. Главной причиной возникновения опасности в оборудовании является пробой токоведущего провода на рабочую поверхность или корпус.
- Грозозащитный тип. Главное предназначение – отвод разряда молнии, попавшего в разрядник или молниеотвод.
Кроме разделения на типы, заземляющие устройства отличаются в следующем:
- Искусственно изготовленное заземление. Данный вид конструкций изготавливается специально для обеспечения защиты от напряжения. Состоят они из таких элементов, как провода и стержни из металла, трубы некондиционного типа, стальные уголковые приспособления.
- Естественное заземление. К этой категории относятся конструкции, изготовленные из металла, но изначально не предназначенные для обеспечения защиты от напряжения. Обычно в качестве естественного заземления используют обсадные трубы, трубопровод, сооружения из железобетона.
Стоит отметить, что естественный вид заземления используют при соблюдении определенных правил. Основное из них – это запрет на эксплуатацию конструкций, которые предназначены для передачи горючих жидкостей или газов. Также для вышеупомянутой цели не подходят проводники, сделанные из алюминия или трубы, поверхность которых покрыта антикоррозийным слоем изоляции.
Допустим у вас не завершен до конца ремонт и из подрозетника торчит кабель с тремя жилами. Определить какая из них фазная не так сложно. Для этого нужно воспользоваться индикаторной отверткой или тестером.

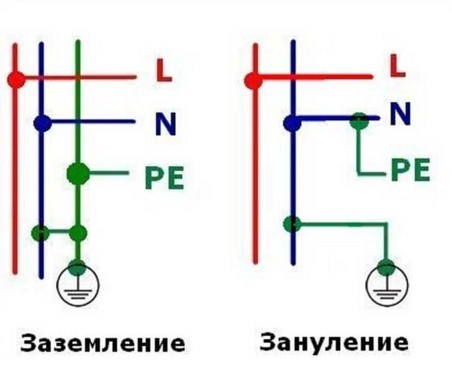

Отличия зануления от заземления: инструкция фото
Зануление
Зануление – один из вариантов защиты от поражения электрическим током
Главная задача зануления – защита рабочего персонала за счет своевременного срабатывания коммутационного автоматического оборудования. Принцип работы заключается в создании искусственного короткого замыкания во время пробоя изоляции и попадания тока на рабочую часть оборудования. Благодаря возникшему КЗ, срабатывают следующие устройства защиты:
Если же его не будет достаточно для срабатывания автоматического выключателя или разрыва плавкой вставки, то это приведет к возникновению напряжения на всех остальных частях электрооборудования, на которые раньше не попадал ток. Такая ситуация может привести к большой опасности для жизни рабочего персонала и повлиять на производственный процесс.
Для монтажа зануления необходимо соблюдать некоторые правила, обеспечивающие бесперебойную и безопасную работу электроустановок. К примеру, строго запрещается устанавливать какое-либо коммутирующее оборудование в нулевой провод, так как его разрыв может привести к появлению тока в местах с занулением.
Какая система лучше?
Для того чтобы вы лучше могли понять все основные отличия мы предоставили вашему вниманию отличия в использовании каждой системы. На основании этого материала вы самостоятельно сможете сделать вывод.
- Заземления дома можно сделать своими руками. Для этого вам потребуется только сварочный аппарат. Для того чтобы создать зануление могут потребоваться определенные знания, которые связаны с выбором оптимальной точки для подключения провода к нейтрали.
- Если произойдет обрыв провода в распределительном щитке, тогда система зануления не будет работать. В результате этого вы сможете стать жертвой поражения электрическим током. С системой защитного заземления этого не случиться. Если вы будете выполнять плановый осмотр всех проводов и соединений, тогда подобная ситуация не возникнет.
Зачем нужен нулевой провод?
1-й способ отличия заземления от зануления
Чтобы выяснить, где заземление и зануление, необходимо в первую очередь обратить внимание на цветовою маркировку. Если проводку делал грамотный электрик, то как правило нулевой рабочий проводник имеет синий цвет, а заземляющий защитный желто-зеленый.
Но не стоит полагаться на это на 100% и всегда перепроверяйте другими способами:
