Базовые моменты
Прежде чем браться за проектирование осветительных конструкций необходимо обязательно учитывать основные требования, связанные с местом расположения. Так, из-за обильных осадков и температурных колебаний, неблагоприятно сказывающихся на техническом состоянии приборов освещения, ряда сопутствующих факторов необходимо придерживаться базовых принципов в выборе уличных фонарей:
- Устойчивость к воздействию влаги и пыли – в отличии от помещения, уличное освещение обязательно столкнется с пылью в сухом климате и влагой в самых различных проявлениях, от аэрозоля до ручьев и даже частичного погружения. Этот параметр обозначается маркировкой IP и двумя цифрами, наиболее герметичными считаются модели уличных светильников со степенью IP68.
- Механическая устойчивость к порывам ветра – прибор уличного освещения должен обладать прочным корпусом и качественным креплением, чтобы их не сорвало от первого же маломальского урагана.
- Световой поток от осветительного прибора должен обеспечивать достаточную видимость, поэтому важно, чтобы для каждого вида освещения подбирался нужный тип светильника.
Виды наружного освещения
За счет применения ламп и светильников различной мощности и конструкции уличное освещение позволяет решать разнообразные задачи. Все наружное освещение условно можно разделить на:
Типы используемых светильников
Конструкция приборов для уличного освещения могут устанавливаться как отдельно, так и на уже имеющихся деталях. Здесь следует выделить настенные фонари, подвесные модели, садовые светильники на ножках, устанавливаемые на кронштейн или на столбе, прожекторы, напольные садовые фонари и другие варианты.
В части конструкции и дизайна выбор вообще ничем не ограничен, а при желании можно украсить любой элемент уличного освещения по собственному усмотрению.
Способы прокладки кабеля
На практике наиболее популярными способами размещения кабеля являются:
- под землей – позволяет скрыть все коммуникации и линии электроснабжения, кабель в этом варианте более защищенный от атмосферных воздействий, но объем работ и затраты на него получаются довольно большими;
- по воздуху – в этом случае вся линия останется на виду и станет еще одним элементом дизайна, который не всегда хорошо вписывается в общую картину;
- по фасаду здания или другим конструктивным элементам постройки – наиболее простой способ, так как не нужно устанавливать опоры или копать траншею, но сфера применения ограничена расположением построек и областью действия светильников.
Источники питания
В качестве источника питания можно использовать:
Виды опор
Опорные конструкции для освещения загородного участка применяются не только при открытой прокладке линии, они удерживают фонари и прожекторы. Конструктивно это могут быть столбы, кронштейны, тросы, штыри и т.д.
Уличное освещение своими руками частного дома и дачи: инструкция
- все точки скрепляются клеммами, болтовыми соединениями или пайкой, ни в коем разе нельзя использовать скрутки;
- каждую готовую цепь желательно проверить мультиметром на целостность (отсутствие обрывов и коротких замыканий) дополнительно можете проверить величину сопротивления и, как следствие, потребляемой мощности;
- сначала соедините всю цепь, проверьте ее, а только потом подключайте линию к автомату на распределительном щитке.
Электромонтажные работы пошагово
После того, как вы определитесь с типом светильников, источником электроэнергии, способом размещения можно переходить к электромонтажным работам. К этому моменту вся проводка в доме уже смонтирована, приборы учета установлены и вам остается осветить садовый участок. Для этого вам нужно выполнить следующую последовательность действий.
Подготовка
На этапе подготовки важно учесть места установки опор, прокладки кабеля по отношению к ландшафтному дизайну. По предполагаемой трассе кабеля расчищается пространство от мусора и сторонних предметов. Подготовьте необходимые инструменты и материалы – для земляных работ лопату, коловорот, отбойный молоток, ведра или другую емкость для удаления лишнего грунта.
Для наружной прокладки декоративного и функционального освещения вам понадобится лестница или другая опора для подъема на высоту. Инструменты для прокладки кабеля по воздуху, опорные элементы, изоляторы или иные фиксаторы.
Расчеты
На этапе расчетов вы должны иметь четкое представление о количестве светильников и их суммарной мощности. Это понадобится для определения сечения жил, следует отметить, что на каждом участке уличного освещения осуществляется своя проводка кабеля, к примеру, ее можно разделить на такие виды:
После этого подберите наиболее подходящий вариант, лучше чтобы обеспечивался запас сечения по мощности, соотношение подбирается из таблицы:
Таблица: сечение провода, в зависимости от величины нагрузки
К примеру, для мощности 150 Вт (0,15 кВт) более чем достаточно сечения 1,5 мм 2 по меди, такого же сечения хватит и для мощности 800 Вт (0,8) или же 2,5 мм 2 по алюминию. В продаже можно найти марки кабельно-проводниковой продукции и меньшего сечения, но для уличного освещения это нецелесообразно из-за худшей механической прочности.
Создание схемы проекта
Для проектирования схемы подключения уличного освещения довольно удобно пользоваться планом территории с указанием всех построек, расположением пешеходных дорожек, декоративных элементов в дизайне дачи. При проектировании следует руководствоваться такими принципами:
- Если линия будет прокладываться под землей, глубину залегания следует планировать не меньше 0,7 – 0,8 м. В то же время от фундаментов зданий следует отступить не менее 0,6 м, от трубопроводов и других коммуникаций не менее 0,5 м.
- Для воздушной линии уличного освещения следует обустраивать такую стрелу провеса, чтобы от нижней точки провода до проезжей части было не менее 6 м, а в пешеходной зоне не менее 3 м.
- Расположение подсветки фасадов и уличных светильников нужно выбирать таким образом, чтобы поток не попадал в окна, так как он будет мешать спать, и не освещал соседский двор и другое не нужное вам пространство.
- Приборы освещения устанавливаются таким образом, чтобы освещаемые пространства пересекались как можно меньше, это позволит сэкономить на установке светильников.
Выбор светильников
Расшифровка цифр в группе безопасности светильников
Понятное дело, что уличное освещение дома лучше делать со светильниками класса IP 68, но они стоят довольно дорого, да и ассортимент их не так велик. Зато никаких проблем с их работой вы иметь не будете — ни во время дождя, ни во время сильного ветра, несущего пыль.
Какие использовать лампы
Светильники на солнечных батареях могут быть разными
Не так давно появились модели, которые можно встроить в дорожку или лестницу (справа). Стоят они довольно много, но если учесть, что затраты на монтаж минимальны (не надо прокладывать кабель), а расходы на освещение вообще отсутствуют, то такое вложение крайне выгодно.
Освещение участка на даче своими руками: как составить схему, какие выбрать светильники, как организовать | Блог
Автоматизация включения/выключения
Несмотря на то, что наличие датчиков требует дополнительных затрат а также усложняет монтаж, это удобно и экономично. Есть реле времени, которые могут включать и выключать уличное освещение дома в заданное время. Такие системы имеет смысл установить на охранном и функциональном освещении. Можно подумать также над установкой реле для декоративной подсветки — тоже удобно.

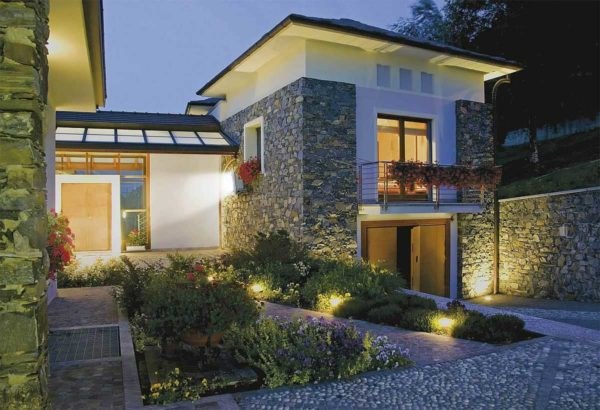

Уличное освещение дома состоит из нескольких частей
Еще одна возможность автоматизировать уличное освещение частного дома — установить фотореле. Оно реагирует на уменьшение количества света, включая цепь питания лампы. Так же в автоматическом режиме питание отключается — когда солнце начинает всходить.
