Подсветка потолка светодиодной лентой своими руками

Уже прошло 3 года с момента сдачи дома-новостройки в эксплуатацию. Сперва я сделал простой ремонт своими руками. Теперь дом сел, стены прогрелись и проявились некоторые дефекты. На потолке в местах стыка плит появились две большие трещины длиной по 6 метров вдоль всей комнаты.

Супруга стала требовать ремонт, но современных и интересных вариантов отделки много и она не может определиться. Задумал сделать подсветку потолка светодиодной лентой своими руками.

Почитал на других сайтах про монтаж, но там написана бесполезная муть, потому что пишут авторы, которые в этом не разбираются и никогда этим не занимались. Объяснять супруге тонкости и преимущества всё равно придется, поэтому решил это сделать в письменном виде, вам тоже будет интересно.
Рекомендую предварительно прочитать:
1. подготовка к монтажу
2. как выбрать блок питания на 12В
3. подключение светодиодной ленты к 220В по схеме

Промокоды со скидками на светильники

1. Виды потолков
2. Виды освещения и подсветки
3. Выбираем диодную ленту
4. Плотность светодиодов
5. Цветная подсветка
6. Как установить светодиодную ленту на потолок
7. Дополнительные способы
8. Подсветка подвесного потолка, видео
9. Комплектующие и подключение
10. Полиуретановые карнизы

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Светодиодная подсветка своими руками — различные варианты изготовления Подключается этот прибор к каждому дополнительному отрезку полосы, а питание подается с блока, причем стабилизирующий трансформатор на усилитель лучше установить отдельный, т. Спрашивайте, я на связи!

Светодиодное освещение своими руками

плинтус потолочный, карниз полиуретановый, гипсокартон;
блок питания;
диммер или RGB контроллер, с пультом дистанционного управления или без;
коннекторы для соединения;
кабель для сети 220В.

Виды потолков

Натяжной — современный и практичный вид, быстро устанавливается. Большой плюс, это глянцевая поверхность и прозрачность пленки, глянец лучше отражает световой поток.

Козырно выглядит использование светодиодной ленты для подсветки потолка изнутри. Если у вас разыграется фантазия, то например можно сделать:

Из-всех видов я выбрал натяжной, с предварительным креплением звукоизоляции под пленку.

Гипсокартонный и подвесно-натяжной будут достаточно оптимальными при одноуровневом проекте. У меня в квартире отлично слышно соседей сверху, тем более у них 2 маленьких ребенка, они могут стучать по полу в 3 часа ночи, у нас отдается как в барабане. Под гипсокартон можно будет разместить звукоизолирующие маты, чего нельзя сделать на натяжном, без приклейки.

Сколько нужно светодиодных ламп?

С расчетом количества светодиодов мы разобрались, теперь разберемся со светодиодной лентой и подберем к ней блок питания.

Чаще всего используются светодиодные ленты с напряжением 12 В и 24 В, реже используются ленты с напряжением 36 В и 48 В.

Блоки питания для светодиодных лент бывают двух типов: герметичные (с защитой от влаги в воздухе) и негерметичные (без защиты от влаги в воздухе).

В качестве примера возьмём светодиодную ленту длиной 5 метров, напряжением 12 В, количество светодиодов в одном метре – 60 шт., мощность светодиодов в одном метре – 5 Вт.

Сперва, рассчитаем общую мощность ленты длиной 5 метров: 5 м * 5 Вт = 25 Вт.

Блок питания подбирается с учетом коэффициента запаса мощности.

Если светодиодная лента будет периодически включаться-выключаться, при этом время в выключенном состоянии будет больше времени во включенном состоянии, то коэффициент запаса мощности будет равен – 1,3.

Если светодиодная лента будет постоянно включена в сеть, то коэффициент запаса мощности будет равен – 1,5.

Если вы еще не знаете, как будет эксплуатироваться светодиодная лента, то тогда берите максимальный коэффициент – 1,5.

Итак, умножим мощность 5-ти метровой ленты на коэффициент запаса мощности:

Теперь подберем блок питания, подходящий под эти цифры.

На рынке представлено большое разнообразие блоков питания с различными мощностями. Если, при необходимой мощности блока в 38 Вт, вы нашли блоки питания с мощностью 35 Вт и 40 Вт, то непременно выберете блок с большей мощностью — 40 Вт.

Подведем итог: по расчету для светодиодной ленты в 5 метров, мощностью 5 Вт/метр и напряжением 12 В, требуется блок питания мощностью в 40 Вт и напряжением 12 Вт.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Подсветка потолка светодиодной лентой своими руками, видео Не перегибайте светодиодную ленту , радиус перегиба не должен превышать 2 см, иначе повредятся контакты на ленте и она перестанет гореть. Спрашивайте, я на связи!

Как подключить светодиодную ленту своими руками?

Светодиодное освещение является, на сегодняшний момент, самым энергоэффективным освещением;
В светодиодах не содержится вредных веществ, как в люминесцентных лампах, поэтому их утилизация упрощается;
Светодиодные лампы работают намного дольше ламп накаливания и энергосберегающих ламп, порядка 11 лет беспрерывной работы. Это относиться только к качественным светодиодам. Некачественные и дешевые светодиодные лампы проработают не больше двух месяцев и сгорят;
Возможность регулировки интенсивности освещения и изменения цвета светодиодов;
Благодаря тому, что в светодиоде нет бьющихся частей, он устойчив к вибрациям и ударам;
Яркость светодиода зависит от силы тока, а не от напряжения, как у обычных ламп накаливания, поэтому при перепадах напряжения в квартире светодиод не будет мигать, как мигает лампа накаливания.
Светодиод не излучает инфракрасных и ультрафиолетовых лучей. А, как известно ультрафиолетовые лучи способствую выгоранию обивки мебели и краски.

Подключение светодиодной ленты к блоку питания

К блоку питания необходимо подключать ленту не более 5 метров длиной, если вам требуется подключить светодиодную ленту, например 10 метров, то подключение следует делать параллельное, а не последовательное. Потому что сила тока будет постепенно уменьшаться с увеличением длины ленты, и в конце 10-ти метровой ленты светодиоды будут гореть не так ярко, как в начале ленты.

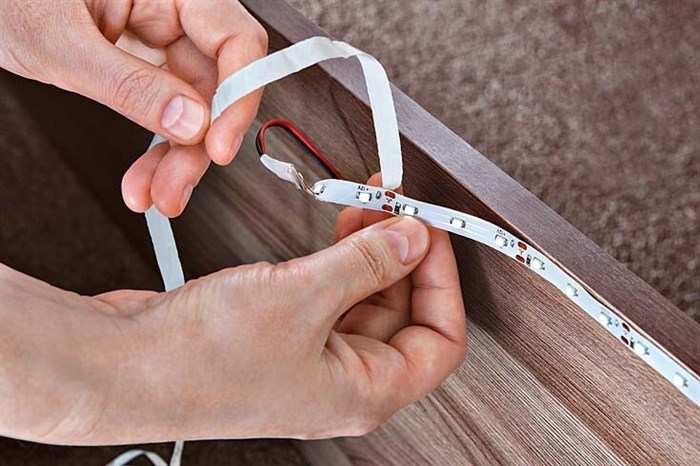

Светодиодная лента имеет с обратной стороны клеящую поверхность, защищенную пленкой. Перед приклеиванием светодиодной ленты, очистите поверхность от пыли и загрязнений и обезжирьте поверхность спиртом.
Если лента устанавливается на металлические поверхности, то необходимо изолировать ленту от металла электроизоляционным материалом.
Светодиодную ленту можно повредить разрядом статического электричества, так что будьте аккуратны.
Не перегибайте светодиодную ленту, радиус перегиба не должен превышать 2 см, иначе повредятся контакты на ленте и она перестанет гореть.
Ленту следует разрезать только в обозначенных для этого местах, обычно через каждые три светодиода.
Перед установкой ленты на рабочую поверхность необходимо убедиться в её работоспособности, путем соединения и подключения всех компонентов светодиодной ленты: блока питания иRGB-контроллера.

1. Светодиодная лента соединяется друг с другом с помощью коннекторов. Если коннекторов нет, тогда просто спаяйте два конца ленты.

2. Для спаивания двух отрезков светодиодной ленты необходимо соединить их медные контакты друг с другом. Для этого снимите защитную пленку с ленты. Далее нанесите на медные контакты обоих отрезков ленты немного припоя. Потом наложите друг на друга два отрезка светодиодной ленты и расплавьте припой паяльником. Нагревайте до тех пор, пока весь припой не расплавится.
3. Если у вас RGB-лента, то необходимо сначала подключить RGB-контролер. У RGB-ленты есть четыре дорожки: R, G, Bи V+. Они подключаются к соответствующим входам на RGB-контроллере.

Теперь необходимо подключитьRGB-контроллер к блоку питания. Если у вас не RGB-лента, а обычная светодиодная лента, то подключать её следует сразу к блоку питания. Для этого соедините с помощью провода плюс ленты с плюсом на блоке питания и минус на ленте с минусом на блоке питания. Аналогично сделайте подключение RGB-контроллера с блоком питания.
