Открытая Проводка в Деревянном Доме Ретро Фото Особенности проектирования

Правила устройства

В общем и целом, соблюдать надо общие правила прокладки проводки:

  • каждое ответвление делается в монтажной (распаечной) коробке;
  • от коробки линия опускается вертикально вниз;
  • минимальное расстояние розетки/выключателя от дверного косяка или оконного откоса — 10 см;
  • расстояние от коммуникаций (водопровод, газопровод, отопление) — не менее 50 см;

Но это были общие правила. Теперь собственно о том, как монтировать витой электрокабель. Сначала устанавливают изоляторы. Максимальное расстояние между ними — 80 см, оптимальное — порядка 50-60 см, в некоторых случаях приходится делать 30 см. Если говорить о доме из бревна, устанавливают изоляторы для ретро проводки в каждый второй венец. Это самый лучший вариант.

Как показано на рисунке выше, розетку или выключатель ставят примерно на расстоянии 50 см от последнего изолятора. Это расстояние можно сделать немного меньше, но лучше не увеличивать — провод может провиснуть. Его, конечно, можно обрезать и подключить заново, но не всегда хочется возится.

На фото выше показано на каком расстоянии друг от друга устанавливать изоляторы при повороте проводки. Это нормы из старого учебника, но они, скорее всего, актуальны и сейчас.

Ретро проводка в деревянном доме своими руками

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Ретро проводка в деревянном доме: фото, видео, монтаж Используем специальные подложки из негорючего диэлектрика , стилизованного под дерево установка на стены из круглого бревна выключателей, коробок и розеток часто превращается в проблему на неровную поверхность трудно что-либо прикрутить. Спрашивайте, я на связи!

Как сделать открытую проводку в ретро-стиле в деревянном доме и квартире со старым светом: материалы, особенности монтажа своими руками с фото и видео

Достоинства и недостатки применения проводки в стиле ретро

Прежде чем принимать решение о применении внешней ретро проводки, следует узнать о её достоинствах и недостатках:

  • оперативный монтаж. Как показывает практика, на прокладку проводов открытым способом и установку розеток и выключателей без какого либо опыта, у владельца двухкомнатной квартиры уйдёт 2-3 дня. Мастер справиться с такой задачей за 6-8 часов.
  • исключены пыльные и трудоёмкие процессы штробления стен и высверливания гнёзд под электроарматуру. Кроме того, в некоторых панельных домах повреждение стен штробами категорически запрещено.
  • доступность. Кабеля, проложенные открытым способом, всегда доступны для ремонта, замены или модернизации.

Важно! Подключение к распределительному щитку и распайку лучше доверить профессионалам!

Из отрицательных сторон ретро проводки пользователю стоит знать о следующих:

  • высокая стоимость. Несмотря на исключение таких дорогостоящих и трудоёмких работ, как штробление стен с последующей заделкой штроб, ретро проводка может обойтись на порядок дороже, чем обычная, выполненная скрытым способом. Основным фактором высокой стоимости является дорогая электроарматура и кабель;
  • технические особенности. В помещениях с повышенной влажностью винтажную электропроводку всегда следует выполнять в герметически запаянных металлических трубах. Выключатели и розетки должны иметь дополнительную защиту не менее IP 68;
  • ограничения по дизайну. Винтажная электропроводка смотрится гармонично в ограниченном перечне не слишком популярных интерьерных стилей. Наиболее распространёнными из них являются: кантри, лофт, прованс. Менее популярными считаются техно, стимпанк, классический.

Ретро проводка

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Плюсы и минусы электропроводки в стиле ретро

Перед тем как принять решение по созданию такой проводки в своём доме, необходимо ознакомиться с её преимуществами и недостатками, так как это очень важно для будущей эксплуатации всех электроприборов.

  • Оригинальный и необычный внешний вид.
  • Большой выбор цветов.
  • Простота монтажа проводов.
  • Соответствие всем нормам безопасности.
  • Доступ для корректировки и обслуживания.
  • Нет необходимости штробления стен.
  • Возможность создания винтажного стиля в деревянном доме.
  • Высокая стоимость (особенно, если приобретать провода и другие детали зарубежных производителей).
  • Ограниченность условий использования. Так как сечение провода не более 2,5 миллиметров, то подключать к такой проводке мощные электроприборы, такие как варочная панель, микроволновая печь и другие не представляется возможным. Она просто не выдержит высоких нагрузок тока.
  • Совместно с ретро-проводкой придётся монтировать обычную, для того чтобы можно было подключить любые электроприборы.
  • Необходимость привлечения специалистов для создания сложной системы кабелей в доме из дерева.

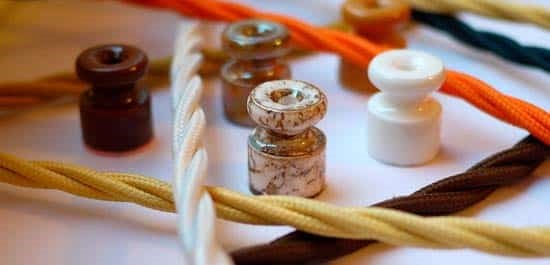

Провода и ролики Villaris

Проводка в квартире: 115 фото и рекомендаций по реализации современных проектов
Также к кабелям в комплекте производители предлагают винтажные розетки, выключатели и другие устройства в своём собственном стиле.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Ретро проводка в деревянном доме своими руками Этот момент обусловлен ещё и тем, что распределительные короба не могут плотно прилегать к стене, а крепёжные скобы использовать запрещается. Спрашивайте, я на связи!

Ретро проводка в деревянном доме » Сайт для электриков — статьи, советы, примеры, схемы

  1. Проводка в ретро — стиле с применением старинных роликов. Сегодня мы можем увидеть такой тип проводки в срубах и обычных домах, которые были построены в период 1920–1940 годов и не подвергались капитальному ремонту.
  2. Устройство проводки из кабелей специального типа. Это могут быть перекрученные и стилизованные под старину провода.

Монтаж винтажной проводки в доме

Мы подошли к самому важному вопросу — монтажу винтажной проводки. Главное, следовать всем указанным инструкциям и правильно создать проектировку будущей разводки, так чтобы она могла не только в полной мере выполнять свои функции, но и быть эстетически привлекательной.

Мы не сможем провести наружный кабель во всём деревянном доме, поэтому вводить систему придётся с использованием проводов большего сечения. Это предусмотрено нормами безопасности. Для электрического питания плиты и котла используют специальные кабельные короба или трубы небольшого диаметра.

Провода разных марок монтируются от щитка далее к распределительным кабелям, а затем укладываются в негорючий защитный короб, который предусмотрен для них по своим размерам и параметрам.

При покупке винтажных проводов необходимо убедиться в качестве выполнения оплётки и её соответствию всем нормативным стандартам. Очень важно узнать информацию о степени возгораемости кабелей и выделению ними дыма. Класс открытой проводки имеет маркировку «НГ».

Процесс проектирования

В самом начале надо определить, где должны располагаться в помещении все выключатели, розетки, а также различные приборы освещения и затем начертить предварительную схему будущей проводки.

Для того чтобы впоследствии выключатель или розетку не перекрывала мебель, необходимо точно определиться с её расстановкой.

Мы предлагаем две типовые схемы создания проводки в одной комнате, ванной, прихожей и кухне.

Схема ретро-проводки

Второй вариант схемы предназначен для монтажа наружной проводки в зале, прихожей, ванной комнате, санузле, кухне.

Для правильного расчёта необходимо выполнить такие предварительные проектировочные работы:

  • Определиться с количеством розеток, выключателей и коробок для распределения.
  • Рассчитать высоту крепления всех устройств и способ их подсоединения.
  • Разметить места установки всех приборов освещения. Перед тем как рассчитывать длину провода, необходимо учесть высоту потолка. Если он опускаться не будет, то нам необходимо будет сделать запас около 20 см, а если мы будем его опускать, то запас составит примерно 50 см.

Так как наша электропроводка будет винтажного типа, то придётся использовать провода с различным сечением для того, чтобы можно было подключать различные электроприборы.

  • Для освещения нам понадобятся провода 3*1,5 мм.
  • Для подключения розеток — 3*2,5 мм.
  • Более мощные приборы потребуют создания обычной проводки с кабелями сечением около 3*4 мм. Поэтому приобретать придётся все кабели отдельно.
  • В конце суммарное количество всех проводов нам надо будет умножить на 1,1 или 1,2. Это необходимо для того, чтобы в будущем нам точно хватило кабеля и не пришлось докупать и монтировать кусками.

Как сэкономить на материале

На этом мы и закончим обзор ретро проводки в деревянном доме. Надеемся, что теперь Вы знаете, что это такое, и как самому осуществить монтаж электропроводки под старину. Напоследок рекомендуем просмотреть фото идеи по использованию декоративного «дедовского» варианта провода в интерьере.

Использование труб

Предоставленные ниже картинки показывают, как можно делать необычный интерьер под старину в бане и деревянном доме, используя не только ретро провода, но и окрашенные трубы. Вот, какие идеи мы нашли в интернете:

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Почему люди выбирают не внутреннюю, а внешнюю проводку под старину? Но только в том случае, если она будет расположена на расстоянии как минимум 1,2 см от восприимчивых к огню стен и иметь опору в виде изоляторов из металла, керамики, фарфора или любых других негорючих материалов. Спрашивайте, я на связи!

Подключение розеточной коробки
