В настоящее время на предприятиях имеет место высокий уровень производственного электротравматизма. Люди, работающие с электроустановками, не только получают травмы, но и гибнут.
Одним из наиболее простых и эффективных способов защиты человека от поражения электрическим током при работе с электроустановками является их заземление с помощью различного вида заземляющих устройств.
Заземление– преднамеренное электрическое соединение с землей или её эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением вследствие неисправности электрической сети.
Принцип действия защитного заземления заключается в снижении напряжений прикосновения и шага до безопасных значений.
Механизм защиты здесь состоит в том, чтобы создать между корпусом электроустановки и землей электрическое соединение достаточно малого сопротивления для того, чтобы в случае замыкания на корпус прикосновение к нему (параллельное присоединение) не могло вызвать ток через человека такой величины, который угрожал бы его жизни и здоровью.
Защитное заземление, выполняемое с целью обеспечения электробезопасности, следует отличать от рабочего и грозозащитного заземления.
Рабочее заземление – преднамеренное соединение с землей отдельных точек электрической цепи, например нейтральных точек обмоток генераторов, силовых и измерительных трансформаторов, реакторов поперечной компенсации в дальних линиях электропередачи. Рабочее заземление предназначено для обеспечения надлежащей работы электроустановки в нормальном или аварийном режимах.
Грозозащитное заземление – преднамеренное соединение с землей молниеприемников и разрядников в целях отвода от них токов молнии в землю.
При выполнении защитного заземления связь подлежащих заземлению частей электроустановки с землей осуществляется с помощью заземляющего устройства. Заземляющим устройством называется конструкция из электропроводящих материалов, которая служит для отвода тока в землю и обеспечивает при этом заданные параметры электромагнитного поля.
Заземляющее устройство состоит из заземлителей и заземляющих проводников, которые соединяют заземляемое оборудование с группой заземлителей.
Заземлитель – проводящее тело, расположенное в грунте и соприкасающееся с ним. Заземлители разделяются на искусственные, сооруженные только для целей заземления, и естественные, предназначенные для других целей, но являющиеся одновременно заземлителями (железобетонные фундаменты, металлические трубопроводы и т.п.).
Рис. 1. Распределение потенциалов при замыкании на землю
Если измерить напряжение между точками, находящимися на разных расстояниях в любом направлении от заземлителя и удаленной землей, а затем построить график зависимости этих напряжений от расстояния до заземлителя, то получится кривая, изображенная на рисунке 1. Эта кривая одновременно изображает распределение потенциалов точек земли на разных расстояниях от заземлителя.
Паспорт на заземляющее устройство энергообъекта образец заполнения. Какие сведения содержит паспорт заземляющего устройства. Требования к элементам внешней молниезащиты
Форма паспорта заземляющего устройства
Паспорт для заземления имеет статус главного нормативного документа, поэтому при проверках электроустановок уполномоченными органами его надо предоставлять.
Существует специальная форма внесения данных – форма 24. При заполнении паспорта заземляющего устройства указывают название электроустановки и дату начала ее эксплуатации.
Если были проведены ремонтные работы, то отмечается дата их выполнения.
В перечень технических характеристик заземления входит информация о материале электродов заземлителя, их количестве, размерах, конфигурации. Отдельно описываются вертикальные и горизонтальные заземлители. Указывается глубина залегания соединительных полос.

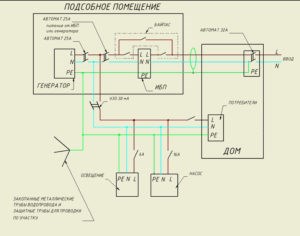

В паспорте обязательно должна быть приведена исполнительная схема заземления. Вносят любые изменения, связанные с ремонтом, заменой деталей. Если происходят изменения в конструкции, их тоже отмечают.
Вносятся данные о сопротивлении грунта и заземляющего устройства, отмечается способ соединения элементов. Описывают, каким защитным средством покрыты места соединения (эмаль, смола и т.д.).
Образец заполнения паспорта молниезащиты. Какую информацию содержит паспорт заземляющего устройства и как его заполнять
- Обложка паспорта (шапка).
- Расчет заземления.

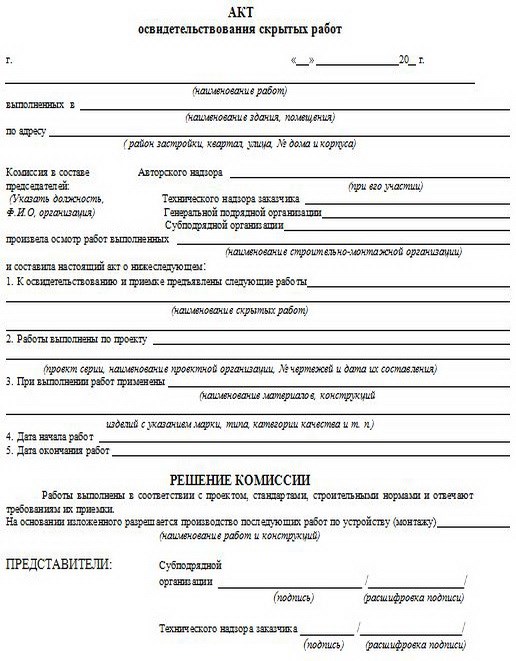

- Акт освидетельствования скрытых работ.
- Пример протокола испытания сопротивлений заземлителей и заземляющих устройств.

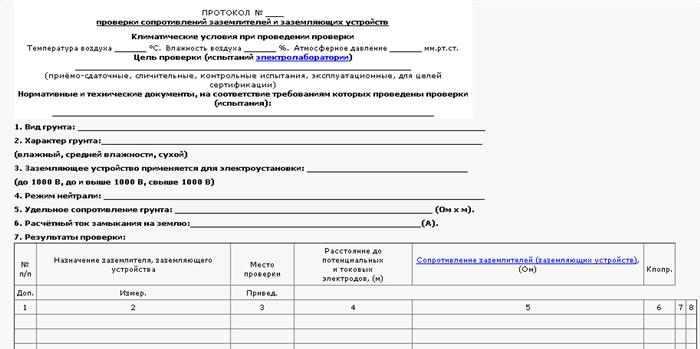

Внесение результатов проверки
Единого бланка паспорта заземляющего устройства не существует. Есть лишь рекомендованный образец. Его можно менять по своему усмотрению, однако основные данные должны присутствовать в документе обязательно.
На самой первой странице (обложке) пишут название объекта, далее идут технические характеристики и схема. Затем представлена таблица, в которую вносят результаты осмотров.
Выборочно происходит вскрытие грунта и . Для этих данных в паспорте также предусмотрена таблица. После проверки цепи заземления составляют акт и прикладывают к паспорту. Периодичность таких осмотров значительно меньшая – раз в 12 лет.
Подробно о методах контроля заземляющего оборудования можно прочитать в методичке РД 153-34.0-20.525-00.
Внесение результатов проверки
Единого бланка паспорта заземляющего устройства не существует. Есть лишь рекомендованный образец. Его можно менять по своему усмотрению, однако основные данные должны присутствовать в документе обязательно.
На самой первой странице (обложке) пишут название объекта, далее идут технические характеристики и схема. Затем представлена таблица, в которую вносят результаты осмотров.
Выборочно происходит вскрытие грунта и проверка цепи заземления. Для этих данных в паспорте также предусмотрена таблица. После проверки цепи заземления составляют акт и прикладывают к паспорту. Периодичность таких осмотров значительно меньшая – раз в 12 лет.
Подробно о методах контроля заземляющего оборудования можно прочитать в методичке РД
| I | 200 кА | 0,98 |
| II | 150 кА | 0,95 |
| III | 100 кА | 0,90 |
| IV | 100 кА | 0,80 |
Типы молниезащиты
- сетка («пространственная клетка»). Ее монтируют на крыше защищаемого объекта;
- молниеприемный стержень. Представляет собой один или несколько отдельных металлических прутов, соединенных с контуром заземления посредством кабеля;
- система натяжных молниеприемных тросов. Их натягивают по периметру защищаемой зоны.
Молниезащита мягкой кровли
С информацией относительно того, как создается активная или пассивная молниезащита коттеджа своими руками на мягкой кровле можно ознакомиться в интернете. Если монтируется пассивная система, то используется из 6-миллиметровой стальной проволоки с шагом от 6х6 метров до 12х12 метров. Ее укладывают под слой утеплителя (обязательно несгораемого или трудносгораемого).
Устанавливаем заземление в частном доме, достаточно подробная видеоинструкция:
Необходимость составить паспорт заземляющего устройства обусловлена законодательно. Согласно нормативным данным ПТЭЭП, паспорт заземляющего контура содержит:
Стандартизация наличия такого документа аргументирована его основной задачей.
