Маркировка электрических патронов
Маркировкой определяется максимальная нагрузка, мощность и напряжение.
Принцип функционирования всех патронов одинаков, а основные отличия представлены габаритами устройства и конструктивным исполнением:
- Патроны с резьбой Эдисона предназначены для вкручивания обычных ламп накаливания и люминесцентных ламп, имеющих встроенный стартер, а также галогеновых цокольных ламп. Устройство маркируется «E5», «E10», «E14», «E27» и «E40».
- Патроны для люминесцентной лампы и подсветки бокового типа в многоуровневых подвесных гипсокартонных потолках. Устройство маркируется «G5», «G13», «2-G13», «G20» и «G23».
- Патроны под галогеновые лампы с мощностью не более 50Вт монтируются в растровые или спотовые светильники. Устройство маркируется «G3.9», «G5.3», «GX5.3», «GU5.3», «GY5.3» и «GU10».
- Патроны под двух-цокольные галогеновые лампы с мощностью 50-1000Вт относятся к категории ламповых держателей и применяются в торшерах, подъездных светильниках и в осветительных приборах для придомовой территорий.
Цифрами, которые выставляются после «E», обозначаются показатели диаметра цокольной части в миллиметрах, а после буквы «G» – расстояние от одного контакта до другого.
Патроны для люстр — как поменять? Виды и цена
- Разобрать корпус и произвести осмотр контактов, расположенных под откручиваемой крышкой.
- Произвести проверку медных контактных пластин на отгиб, окисление или покрытие ржавчиной, образующейся в процессе эксплуатации в помещениях с повышенными показателями влажности.
- Зачистка контактов при помощи наждачной бумаги или тонкого напильника, а также осторожный подгиб контактов до нужного уровня.
- Осмотр контактных винтовых крепежей, расположенных с обратной стороны керамической донной части, их подчистка и осторожное подтягивание.
Как подключить патрон для лампочки
Правила установки или подключения электрического патрона могут незначительно варьироваться в зависимости от конструктивных особенностей используемого устройства.
Перед выполнением самостоятельной замены патрона в осветительном приборе обязательно обеспечивается электробезопасность посредством отключения в электрощите автоматов, отвечающих за питание электрического прибора.

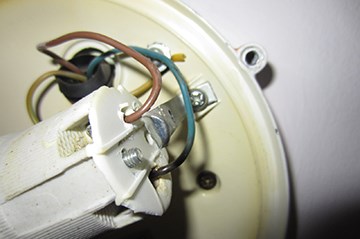

Обыкновенный электрический патрон
Значительное количество осветительных приборов функционирует посредством обычных патронов, подключаемых в соответствии со следующими несложными рекомендациями:
- зачистка изоляционного материала с концов проводов примерно на полтора сантиметра;
- крепление проводов на задней детали патрона;
- загиб зачищенных концов проводов в небольшие колечки, в которые будет входить клеммный винт устройства;
- обмотка оголённой части проводов специальной изоляционной лентой;
- фиксация проводов винтами с квадратными прокладками на клеммах изолятора электрического патрона.
На заключительном этапе изоляционной лентой доматываются провода, что позволит задней части патрона надёжно фиксироваться, после чего прикручивается цокольная часть.
Патрон с клеммами
Клеммные патроны характеризуются наружным расположением клемм, поэтому процесс подключения не потребует предварительной разборки устройства.
Винтовые зажимы или клеммные колодки позволяют выполнить быстрое и простое подключение, осуществляемое посредством заклёпок.
Такие устройства невозможно отремонтировать, поэтому при выходе их из строя обязательно выполняется грамотная замена патрона.
Безвинтовой электрический
Такой вариант патрона отличается неразборным корпусом с попарными отверстиями, в которые устанавливаются предварительно зачищенные провода. Фиксация осуществляется пружиной и латунными пластинами, что полностью исключает выпадение проводов. Пружинный контактный зажим упрощает монтаж и повышает стабильность конструкции.
Это самый быстрый способ подключения, характеризующийся высоким уровнем надёжности и долговечности с сохранением работоспособности при соблюдении номинальных показателей мощности подключаемых ламп.
Виды по типу цоколей
Типы цоколей
Электропатроны можно разделить по типу цоколей. Выделяют две большие группы – резьбовые и штырьковые устройства.
Патроны с резьбой на внутренней части подходят для лампочек с резьбовым цоколем. Имеют маркировку Е14, Е27 и другую, где Е указывает на способ фиксации (на резьбу), а число – диаметр. К стандартным относятся следующие 8 типоразмеров – Е5, Е10, Е14, Е12, Е17, Е26, Е27, Е40. Чтобы поставить источник света, его нужно прикрутить.
Существуют U образные лампы и цилиндрические. Для них используются электропатроны с маркировкой GX23, 2G7 и другие. Отличаются числом контактов.
Патроны для лампочек и их виды: строение патрона
- Керамический. Имеет монолитный корпус, неразборный. Легко и быстро подключается, совместим практически со всеми точечными светильниками. Хрупкий, часто ломается.
- Карболитовый. Разборный, состоит из трех деталей – корпус, вкладыш с контактами, юбка. Надежный, практически не вываливается контактная юбка, устойчив к перегрузкам. Имеет сложное подключение и требует доработок.
- Пластиковый. Также разборный, но имеет две части – нижнюю юбку и корпус. Имеет надежный корпус, хорошее исполнение и быстрое подсоединение. Требует аккуратного подключения, чтобы не повредить пластиковые защелки.
Виды патронов
На данный момент все патроны разделяются на несколько видов: винтовые и штырьковые. Являются универсальными вариантами, которые могут подойти ко всем разновидностям ламп. Резьбовые применяются в частях ламп накаливания со светодиодными лентами.
Вам это будет интересно Особенности патронов для лампочек
Штырьковые
Штырьковые — модели, работающие в сети с переменным током в 220 вольт. Они обозначаются с помощью буквы G. Применяются там, где есть точечные светильники подвесных конструкций. Задействуются как в быту, так и в производстве с коммерцией. Самыми часто используемыми из них считаются модели с названием G4-G10, G9, GU10, G13 и GX53.
Штифтовые модели отличаются друг от друга материалом исполнения, размером вкладыша, видом крепежа, числом контактных деталей и промежутком между ними. Следует заметить, что по конструктивным особенностям есть торцевые с подвесными и стоечными моделями. Также могут иметь отличия контакты.
Обратите внимание! Как дополнение, можно отметить, что имеются фокусирующие виды цоколей, те модели, которые обладают утопленным и софитным контактом. Применяются для тех светильников, которые имеют светодиодные и газоразрядные части.
Стандартный штырьковый цоколь
Винтовые
Патроны, имеющие внутреннюю резьбу, подходят для соответствующих ламп, имеющих резьбу. Самыми популярными из них являются е14 и е27. При этом второй вариант это классика. Всего существует 8 разновидностей винтовых патронов. Корпус создается из пластика. Отличаются все разновидности друг от друга диаметром. Чем выше этот показатель, тем больше мощность с токовой нагрузкой.
Винтовой цоколь
Особенности пластиковых держателей
Как подключить электрический патрон:

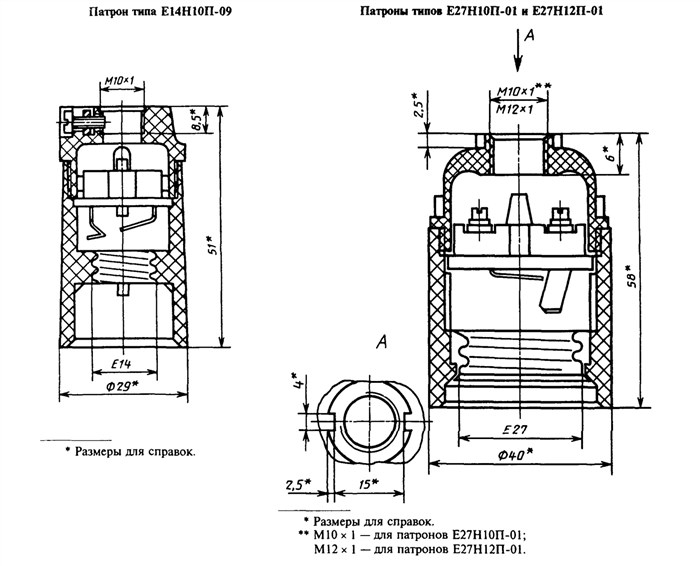

Метод сборки с ниппелем отличается от других способов. Иногда резьба заменяется зажимами. В таком случае раскрывается больше способов выбора проводов. Когда кабеля плотно входят в держатель, то при наличии резьбы, нужно начать вращать. Это негативно отразиться на клеммах и изоляции проводников. С зажимами на такой лампочке подключение проходит без проблем.
Нет необходимости в применении клемм с резьбой для ламп. Разобрать и собрать патрон с зажимом намного проще. Но разъем долго не прослужит, это важно сразу понимать. При разборке достаточно просто повредить такое соединение. Выступающие элементы рекомендуется поддеть отверткой, когда начинается процесс разборки.
При регулярном нагреве пластик становится менее прочным, поэтому начинает трескаться. Крепление электрического патрона с безвинтовыми зажимами выполняют максимально аккуратно, чтобы исключить поломки. Для зажимов применяют исключительно металл и пластик. Отломленную часть можно заменить пластинкой из аналогичного материала.
