Переключатель Для Генератора на Дин Рейку Однофазный Подключение генератора

Схема подключения трехпозиционного переключателя ekf с генератором

Здесь рассматриваю ручное переключение, которое осуществляется с помощью реверсивного рубильника. На всех схемах изображен переключатель фирмы ABB OT40F3C. Это качественный и надежный реверсивный рубильник. У него три положения:

  • ручка повернута влево — замкнуты контакты его левой части, а в правой части разомкнуты;
  • ручка в вертикальном положении — разомкнуты все контакты (и справа и с лева);
  • ручка повернута вправо — замкнуты контакты его правой части, а в левой части разомкнуты.

Если написанное не совсем понятно, то посмотрите самую последнюю схемку и вы сразу поймете как он работает.

Стоит отметить, что если вы будете брать такой реверсивный рубильник на больший ток, то ручка для переключения в комплект не входит. Ее нужно покупать отдельно.

Ниже представлена простая однофазная схема распределительного щита с переключателем «сеть-генератор». Для небольшой дачи или садового домика этого предостаточно. Если у вас большой дом, то тогда тут нужно пересмотреть номиналы входного автомата и увеличить число групповых линий. Тут все индивидуально.

Переключатель Для Генератора на Дин Рейку Однофазный Подключение генератора

В таких щитках очень удобно использовать индикатор сети. Например, сигнальную лампу ЛС-47. Для чего она здесь нужна? Допустим отключили свет и вы завели электростанцию. Все работает.

Дальше как определить появилось ли в сети напряжение или нет? Не будете же вы каждые полчаса бегать к распредщитку и индикатором проверять дали свет или нет. Это не удобно и со временем забывается. Так можно упустить этот момент и «сидеть» на бензогенераторе до вечера. А бензин нынче дорогой.

В такой ситуации индикатор напряжения сети вам сразу покажет, когда дадут свет. Он просто засветится и вы сразу на него обратите внимание. Его хорошо видно из далека даже через прозрачную крышку щитка. Как только сигнальная лампа загорелась, так сразу заглушили электростанцию и перевели переключатель в режим работы от сети.

Ниже представлена та же самая схема распределительного щита, но уже с сигнальной лампой ЛС-47.

Если вы хотите защитить себя и дачу от утечек тока, то необходимо установить УЗО. Ниже представлена схема с одним общим защитным устройством. Если вы хотите большего, то смело в бой. Тут можно фантазировать до бесконечности.

Для большего понятия работы такой схемы я красными линиями схематично показал состояние контактов реверсивного рубильника и красными стрелками показал направление тока.

Схема подключения трехпозиционного переключателя ekf с генератором
Этот метод подразумевает автоматизацию тех или иных (не всех) процессов переключения. Участие человека в таком типе переключения все равно необходимо, но сама коммутация становится намного проще и безопаснее как для человека, так и для оборудования.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Переключатель сеть генератор — Всё о электрике Перекидной выключатель нагрузки исключает возможность встречного включения двух источников питания , основной электросети от ЛЭП и резервного от генератора. Спрашивайте, я на связи!

Перекидной рубильник для генератора: инструкция как выбрать и подключить своими руками

  • управление светом и трансформаторными подстанциями;
  • переключение программ функционирования электросварочного, нагревательного и иного производственного оборудования;
  • манипуляции с режимами электрических двигателей;
  • дистанционное управление асинхронными электромоторами;
  • автоматический ввод резерва;
  • коммутация в щитковых устройствах.

РЕВЕРСИВНЫЙ РУБИЛЬНИК (ПЕРЕКЛЮЧАТЕЛЬ)

Переключатель Для Генератора на Дин Рейку Однофазный Подключение генератора

Т.к. электрощиты я в основном собираю на комплектующих АВВ, то и реверсивный перекидной рубильник я тоже использую их производства. Но бывает, что ставлю и другие переключатели, например, “ручной ввод резерва” от Legrand и переключатели-рубильники SFT от Hager, но об этом напишу в отдельных статьях.

При сборке электрощитов я использую реверсивные выключатели нагрузки ABB на 40А или 63А в зависимости от мощности, которую выделили для подключения частного дома. Бывают и меньшего номинала на 16 и 25 А, но они очень маленькие и ими неудобно делать переключения. Честно говоря даже не знаю, где их используют.

Часто при заказе электрощитов, вы спрашиваете, зачем нужно ставить именно реверсивный рубильник, почему нельзя поставить просто автомат для генератора. Ответ очень прост:

  1. Не выдать в общую сеть напряжение, т.е. чтобы ваш генератор не стал источником электричества для всей общей ЛЭП. Соседи, конечно, обрадуются электричеству, получаемого от вас, но в это время могут устранять аварию на линии, и электромонтеры попадут под напряжение.
  2. Перекидной выключатель нагрузки исключает возможность встречного включения двух источников питания, основной электросети от ЛЭП и резервного от генератора. Реверсивный переключатель исключает возможность выдачи напряжения в общую сеть, или

Конечно, теоретически можно выключать самостоятельно руками вводной автомат или рубильник, включать у себя генератор и пользоваться электричеством от генератора. Но кто даст 100% гарантию, что однажды вы не забудете отключить ввод? Никто, а как я писал выше, реверсивный рубильник исключает это. Простыми словами – это “защита от дурака”.

Реверсивный рубильник имеет три положения:

Схема подключения резервного генератора к перекидному рубильнику имеет несколько вариантов в зависимости на сколько фаз рассчитан генератор. Также имеет значение сколько фаз в электрощите дома вы хотите подключить на резервный ввод.

Реверсивный рубильн ик для дома

Необходимость перехода на резервный источник, как правило, вызвана либо аварийной, либо нештатной ситуацией. В связи с этим нередко все переключения осуществляются неквалифицированным персоналом и зачастую в сложных условиях — в темноте, тесноте, под открытым небом. Именно поэтому требования к резервирующему оборудованию достаточно жесткие:

Стоит отметить, что каким бы методом переключения на резервное питание вы ни пользовались, ручным или автоматическим, все условия должны быть по возможности максимально соблюдены. Ведь именно от этого будет зависеть не только обеспечение бесперебойного питания объекта, но и безопасность людей.

Переключатель Для Генератора на Дин Рейку Однофазный Подключение генератора

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Перекидной рубильник для генератора: принцип работы и виды, как сделать своими руками Устройства реверсивного типа на 2 направления применяются для переключения подачи электроэнергии от генератора или общей сети и обратно. Спрашивайте, я на связи!

Схема Подключения Рубильника.

  • Однополюсный рубильн ик. Имеет единственный модуль и подключается с помощью медных проводников. Этот вариант считается наиболее оптимальным для генераторов с рабочим диапазоном частоты не более 20 Гц. У данных приборов есть определенные ограничения, например, величина предельной нагрузки составляет всего 200 ампер. Поэтому установка однополюсных рубильн иков в жилых домах с высоким потреблением электроэнергии нецелесообразно. Другим недостатком является низкое выходное напряжение, составляющее в среднем 200 вольт.
  • Двухполюсный рубильн ик. Чаще всего перекидной автоматический выключатель для генератора с двумя полюсами используются в современных электрических схемах. Данные приборы более всего подходят для жилых домов. Они могут эксплуатироваться вместе с устройствами, подключенными к однофазным и двухфазным сетям. Средний показатель отрицательного сопротивления для таких рубильн иков составляет 60 Ом. Выходное напряжение может отличаться, в зависимости от модификации прибора. В настоящее время широкой популярностью пользуются рубильн ики серии РР20 с конденсаторами открытого типа. Вместе с ними в схеме присутствуют блоки питания с рабочим напряжением 300 вольт.

Ручное подключение

Для реализации этого метода достаточно обычного перекидного рубильника на нужное количество полюсов и резервного генератора, подходящих мощности и напряжения.

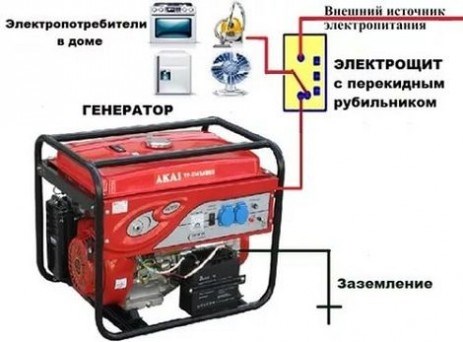

Схема подключения генератора к сети дома через перекидной рубильник

Трехполюсные перекидные рубильник (слева) и переключатели

Первым на рисунке приведен двухпозиционный рубильник, два последних — переключатели, имеющие по три позиции. Рубильник позволяет подключить нагрузку либо к сети, либо к резервному источнику. Третьего не дано. Трехпозиционные приборы имеют третье (промежуточное) положение, в котором нагрузка уже отключена от сети, но еще не подключена к генератору.

Если потух свет, рубильник переключается на бензиновый или дизельный генератор и этот самый генератор запускается. Во время пуска на выходе напряжение частота начнут плавно увеличиваться от нуля до номинала.

В это время двигатели электроприборов сгорят. Будь в вашем распоряжении трехпозиционный переключатель, вы бы смогли сначала просто отключить дом от сети, потом спокойно запустить генератор, вывести его на режим, а уж затем переключиться к резервному электропитанию.

Переключатель Для Генератора на Дин Рейку Однофазный Подключение генератора
