Наиболее распространенной системой передачи электроэнергии является трехфазная, образованная тремя переменными напряжениями, различающимися по фазе на 120°. Несбалансированность напряжений влияет на качество электроэнергии.

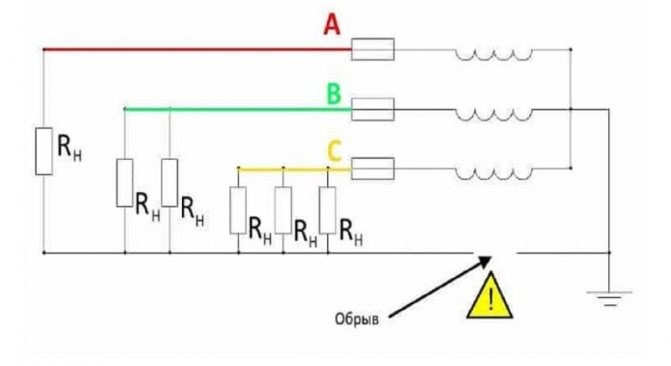

В схемах трехфазного тока, соединенных по типу «Y», присутствует N-проводник, с помощью которого относительно балансируются показатели напряжения. Когда происходит нарушение его целостности, N-проводником становится один из фазных проводов. Напряжение этой фазы возрастает до 0,4 кВ, что вызывает выход из строя электроприборов, подключенных к ней.
Напряжение обратной последовательности появляется при несимметрии фаз трехфазного питания, например, у двигателя или трансформатора. Величины и углы этого напряжения не совпадают с исходным напряжением системы. Степень асимметрии у двигателя зависит от его типа, размера и нагрузки.
Чтобы обнаружить асимметрию в системе, нужно измерить и сравнить друг с другом все три однофазные напряжения (между N-проводником и фазами).
Для расчета дисбаланса напряжений применяют следующую формулу:
ПУЭ и ГОСТы устанавливают нормы допустимого перекоса фаз, исходя из показателей токов и напряжений, которые не должны превышаться:
- отношение между фазными токами (наибольшим и наименьшим) на щитках распределения – 30 %, на вводно-распределительных устройствах – 15%;
- асимметрия напряжений обратной последовательности – 2%, нулевой последовательности – 4%.
По режиму КЗ при напряжении выше 1 кВ не проверяются:
Что такое перекос фаз, как исправить эту проблему.
- Переустройство схемы фазных соединений при значительных изменениях характера нагрузки;
- Применение стабилизаторов напряжения, трансформаторов для симметрирования нагрузочных токов и другого оборудования.
От чего зависит симметрия напряжений
Симметрия напряжения системы между распредсетями и потребителями электроэнергии зависит от:
Напряжения на выходных контактах генераторов, как правило, симметричны из-за конструктивных особенностей и эксплуатационных характеристик синхронных машин, применяемых для выработки электроэнергии на электрических станциях. В случаях задействования асинхронных агрегатов, например, в ветряных установках, также получается симметричное трехфазное напряжение.
В локальных сетях генерации и распределения энергии, созданных со стороны потребителя, могут наблюдаться отличающиеся процессы. Многие из этих небольших блоков, например, фотоэлектрические элементы, подключенные к низковольтной сети силовой электроникой, имеют относительно высокий импеданс, что вызывает усиливающийся дисбаланс напряжения.
Сопротивление части энергосистемы неодинаково для отдельных фаз. Геометрическое расположение линий с асимметрией относительно земли вызывает различия и в их электрических параметрах. В целом, эти отклонения очень малы и могут быть незначительными при использовании превентивных мер.
Асимметрия на стороне нагрузки
Наиболее распространенными являются случаи перекоса фаз на стороне нагрузки. Приемниками, вызывающими асимметрию в сети, являются:
- блоки однофазных нагрузок, подключенных к трехфазной, например, индукционные печи, сварочный трансформатор;
- трехфазные приемники, работающие с периодической асимметрией (дуговые печи);
- множество неравномерно распределенных однофазных нагрузок, включенных между фазными и нейтральными проводниками, например, у муниципальных потребителей в низковольтных сетях.
Важно! Неисправность системы также является причиной перекоса фаз. Распространенными случаями являются замыкания на землю, неисправности проводов. Такие дефекты вызывают падения напряжения в одной-двух фазах, что может способствовать перенапряжению в других фазах.
- Снижение эксплуатационного срока электрооборудования;
- Увеличение энергопотребления;
- Нарушения в работе двигателей и генераторов, снижение их мощности;
- Возможность повреждения электроприборов и устройств.
Перекос фаз, в чем опасность
Качество электроэнергии существенным образом влияет на состояние ее потребителей, не случайно государственными стандартами строго регламентированы ее показатели, одним из которых являются перекосы фаз. Требования ГОСТ ограничивает этот показатель величинами равными:
Перекосом фазных напряжений в трехфазных электрических сетях называют несовпадение величин последних, вызванное, как правило, неравномерностью распределения нагрузок.
Трехфазные электроприемники рассчитаны на работу с симметричными фазными напряжениями, в случае возникновения перекоса, падает их мощность, греются обмотки, особенно критичны к асимметрии асинхронные электродвигатели. Все это приводит к сокращению ресурсов оборудования, ускоренному их износу и быстрым поломкам.
Не лучшим образом сказываются перекосы и на источниках электроэнергии, снижается эффективность работы трансформаторов подстанций, для автономных электростанций на трехфазных генераторах:
Ну и, конечно же, прямую угрозу человеку несут ситуации сопутствующие обрыву нулевого провода. Повышение напряжения в сети увеличивает вероятность поражения электрическим током, а выход из строя дорогостоящих бытовых приборов несет прямой материальный ущерб.
Избежать негативного влияния асимметрии трехфазного напряжения можно различными способами.
- Для устранения перекоса на этапе проектирования внутренней электросети следует внимательно отнестись к вопросам подключения нагрузки, ее правильному распределению между фазами и возможным изменениям в процессе эксплуатации.
- Устранить перекосы в уже эксплуатируемых сетях помогает использование трехфазных стабилизаторов, однако если учитывать, что они состоят из трех однофазных стабилизаторов, иногда эти устройства и сами оказываются причиной несимметрии.
- Отличные результаты показывает применение защитной автоматики. Например, реле контроля фаз и напряжения отключает цепи питания от нагрузки в случае обнаружения любой аварийной ситуации с сетью, в том числе и при асимметрии напряжений.
В однофазных сетях для защиты от аварий, связанных с обрывом нейтрали прекрасную защиту дорогостоящей бытовой техники обеспечивает обыкновенное реле напряжения, которое отключает питание в случае выхода напряжения за установленные рамки. Небольшое устройство в силовом щитке поможет избежать крупных материальных потерь.
Заполните форму обратно связи ниже, наши специалисты свяжутся с Вами, проконсультируют, расскажут про возможные способы решения Вашей задачи.
Что такое перекос фаз, как устранить, в чем кроется опасность?

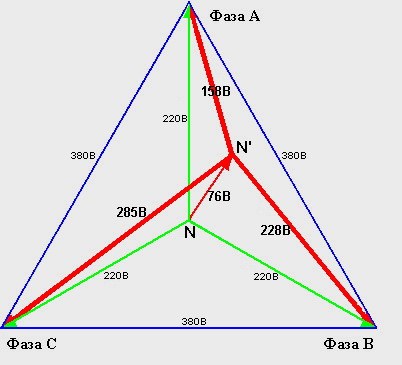

Что же собой представляет перекос фаз с точки зрения электротехники?

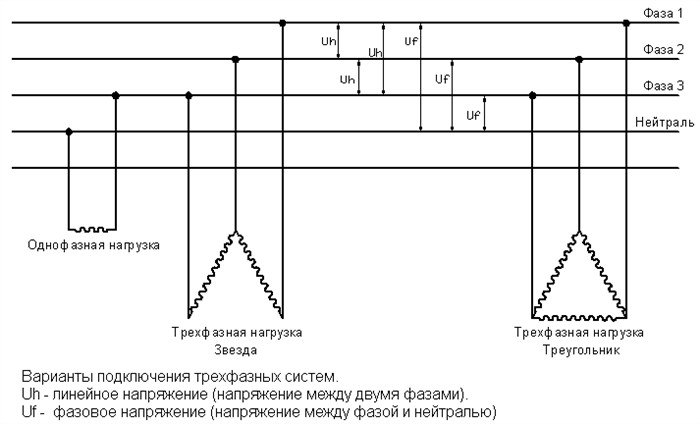

При этом напряжения AB, BC, CA в 1,73 раза больше напряжений AN, BN, CN.
Идеальный трехфазный генератор, который обычно используется для питания всех бытовых приборов и промышленных сетей, должен обеспечивать эти уровни напряжений в широком диапазоне нагрузок.
Чем опасен перекос фаз.
Вернемся: как исправит проблему с перекосом фаз?
Реальные рабочие условия
