Как подключить проточную газовую колонку через розетку
Блок питания на 3 вольта вместо батареек позволяет пользоваться газовой колонкой и не заботиться об их своевременной замене. В результате доработки нагреватель может работать не только от съёмного источника питания, но и от розетки, что гарантирует круглосуточное наличие горячей воды.
Существующие газовые колонки работают при наличии подключенного газа и батареек:
Наличие независимого источника делает их независимыми от того, есть ли в доме электричество или нет. Горячая вода будет всегда, даже в том случае, если будет отключено центральное электроснабжение.
Важно! Предложение установить блок питания на 3 вольта вместо батареек подойдёт тем, кто не хочет ежегодно покупать и менять дорогие элементы питания.
Причины быстрого разряда батареек
Как уже упоминалось, срок службы батареек зависит от их вида, солевые – 2-5 недель, алкалиновые – до 1 года. Тем не менее, существует несколько причин, существенно сказывающихся на их быстром разряде:
- Повышенная влажность. Чаще всего наблюдается на устройствах, установленных в ванных и санузлах. На контактах образуется влага, способствующая окислению и ухудшению токопропускной способности.
- Неверная работа ионизационного сенсора. В большинстве случаев он просто смещается в сторону, искра вырабатывается долго, что приводит к тому, что энергия заряда расходуется напрасно.
- Смещение расположения разжигающего электрода. Причина аналогична, решается корректировкой контакта
- Сбой в работе блока управления. При проблемах данного характера рекомендуется вызвать мастера.

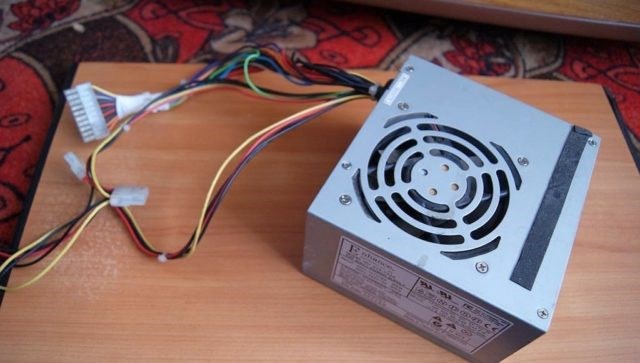

Переделываем блок питания в картинках / Хабр
- Внимательно осмотреть электроприбор, для которого он предназначался. В большинстве случаев маркировка наносится на заднюю стенку корпуса или прописывается в инструкцию в графе с основными характеристиками (напряжение, сила тока).
- Второй способ подразумевает индивидуальное определение каждого из интересующих показателей. Выполняется это следующим образом:
Подключение блока питания
Возможно 2 варианта: приобретение готового блока питания для газовых колонок в магазине или самостоятельная сборка из зарядного устройства с аналогичными характеристиками.
Подключение магазинного блока
Преимущество такого способа заключается в том, что вам не понадобится отрезать конец со штекером и напаивать вместо него специальные разъёмы. Импульсный блок разработан непосредственно для этих целей и имеет всё необходимое для быстрого подключения. Проводка уже имеет полюсную маркировку. Например, в модели Robiton IR3-1000S полосатый провод соединяется с плюсовым выходом
Полезно! Стоимость блока питания на 3V для газовой колонки варьируется в диапазоне от 250 до 350 руб.
Всё что останется сделать для его подключения – удалить батарейки, отсоединить идущих от них провод им подключить блок питания.
Изготовление и подключение самодельного
Чтобы сделать блок питания для газовой колонки на 3 вольта своими руками, понадобится следующее:
- Подходящее по техническим характеристикам зарядное устройство (блок питания).
- Клемма «папа» — 2 штуки.
- Изолента или термоусадочная трубка.
- Паяльник.
- Порядок работ заключается в следующем:
- Извлечь из корпуса батарейки.
- Отсоединить провод, идущий от них в колонку. На его концах уже имеются клеммы типа «мама», поэтому подключение нового питания происходит без проблем.
- Соединить (с учётом полярности) провод от блока питания с тем, от которого отключен батареечный.
- Соединить проводку.
- Установить штекер 220V в розетку и проверить работу газовой колонки.
Другие способы модернизации
Радиолюбители предлагают много вариантов модернизации инструмента. Одни из них очень просты и сводятся к применению готовых блоков питания, а другие требуют знаний в области электротехники и придают устройству универсальность. Классификация способов:
Использование зарядника для ноутбука является оптимальным решением проблемы. Кроме того, необходимо знать параметры шуруповерта и зарядника (есть на 12 В и 19 В), а также учесть габариты последнего (для монтажа в аккумуляторный отсек). Нужно припаять выход адаптера питания ноута, к клеммам которого подсоединяется батарея.
Автомобильный аккумулятор является оптимальным источником электрической энергии. При модернизации модели ничего не изменилось, кроме подключения другой батареи. Существенным недостатком является его масса. Кроме того, нужно собрать зарядное устройство или приобрести в специализированном магазине.

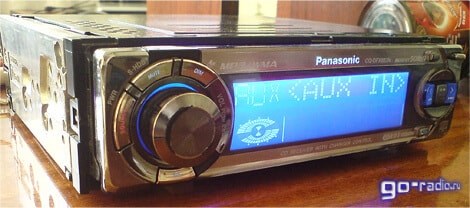

Как подключить магнитолу дома к сети 220 вольт или аккумулятора
- При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
- Поставить батарею на зарядку.
- Цикл зарядки и разрядки АКБ выполнить около 3 раз.

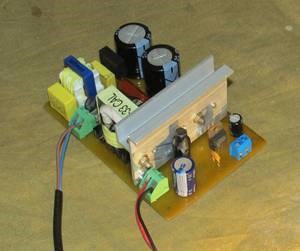

Схемы и их описание
Вариант самостоятельной сборки БП необходимо производить при условии знаний в области радиотехники. Кроме того, перед сборкой нужно хорошо все обдумать, найти корпус для монтажа и соответствующие радиоэлементы.
Простой вариант БП
Простая схема 1 БП (шуруповерта от сети 220 вольт), состоящая из трансформатора питания (вход диодного моста), выпрямителя и конденсаторного фильтра.
Универсальный адаптер питания
Схема 2 — Универсальный БП для шуруповерта и зарядки АКБ
При отсутствии напряжения питания 220 В реле обесточивается, и напряжение с батареи подается на другие контакты реле (питание напрямую от АКБ). Для защиты от токов КЗ и перегрузок используются предохранители. Такую систему можно использовать без резервного источника питания. Дополнительная наладка не требуется.
Перечень радиодеталей указан на соответствующей схеме 2, однако возможны и замены аналогами, например:
- VT1 и VT2 можно заменить на КТ808 или КТ819 по таким же параметрам. Транзисторы требуют охлаждения, и поэтому наличие радиатора обязательно. Транзисторы можно посадить на термопасту для улучшения теплоотдачи. Аналогом VT3 являются КТ815 или КТ817. Допустимы любые буквенные индексы.
- Трансформатор следует использовать с выходной мощностью более 150 Вт и с напряжением под нагрузкой на II обмотке 14-16 В. АКБ является стандартной на 12 В.
- Реле К1 необходимо использовать переменного тока на напряжение от 220 В и током в 3 А.
- Предохранитель FU1 на 3А, FU2 должен быть на 10 А.
- Выпрямитель используют уже готовый (КЦ405А, в крайнем случае — КЦ407А) или собранный на диодах Д231 и Д242 (буквенный индекс любой). Диод VD6 можно заменить аналогичным, руководствуясь справочником или интернетом.
- Стабилитроны желательно оставить такие же: от них зависят выходные параметры напряжения, хотя возможно и последовательное соединение на необходимый показатель U.
- Конденсаторы меняются на любые аналоги согласно справочной документации. Следует учитывать U в цепочке, к которой подсоединен конденсатор.
- Резисторы R2 и R3 (МЛТ-0,5), R1 и R4 (тип ПЭВ-10 или ВЗР-10).
После сборки осуществляется монтаж и приведение изделия к соответствующему виду, дизайн выбирается самостоятельно.
Адаптер на 12 В
Адаптер собирается на микросхеме 7912 и представляет собой линейный регулятор. Транзистор увеличивает мощность БП (схема 3). Этой самоделкой можно запитать и шуруповерт на 18 В, для чего необходимо рассчитать трансформатор.
Регулируемая модификация
-
Трансформатор двухобмоточный на 15 В и током в 10 ампер.
- Диоды D1-D4 (диодный мост): MR750 или другой аналог.
- Вставки плавкие на 1 А и 10 А. Второй показатель выбирается согласно реальной нагрузке (потребляемый ток).
- Резисторы: R1 (2,2 к на 2,5 Вт), R2 (240), R3 и R4 (0,1 на 10 Вт), R7 (6,8 к), R8 (10к), R9 (47 на 0,5 Вт), R10 (8,2 к).
- Конденсаторы: C1, C7 и C9 (47n), C11 (22n), C2 (4700 мк на 50 В), C3 и C5 (10 мк на 50 В), C4 и C6 (100n), C8 (330 мк на 50 В), C10 (1мк на 25 В).
- Диоды (возможно применение аналогов): D5 (1N4148, 1N4448 или 1N4151), D6 (1N4001), D10 (1N5401), D7, D8 и D9 (1N4001).
- Микросхема: LM317.
- Транзисторы: 2N3055.
- Переменные сопротивления: P1 (5к), P2 (47 или 230 мощностью 1 Вт), P3 (10к).
