Как сделать откатные ворота своими руками
1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.
2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.
4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.
7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

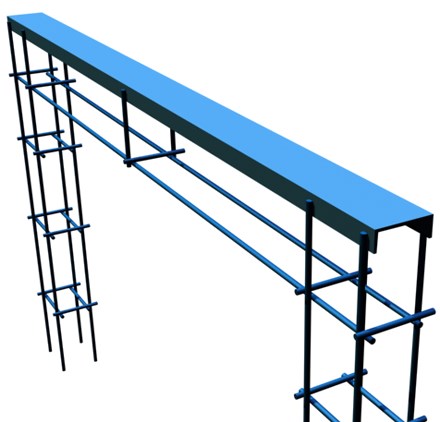

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).
20. Автомобильный противокоррозионный грунт — 1 баллончик.
Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:
- консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
- две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
- верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
- концевой ролик не дает створке провисать в закрытом положении, фиксирует её
- верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
- нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
- заглушки для консоли защищают консоль от грязи, пыли, песка и влаги
- Электропривод – двигатель, который приводит створку ворот в движение
- Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
- Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
- Пульт управления— служит для подачи команд на открытие-закрытие ворот
- Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении
Схема Подключения Распашных Ворот С Электроприводом
Подготовка опорных столбов
Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля
Проведение электропроводки под автоматику для откатных ворот
— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода
— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)
— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки
— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.
В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.
Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.
Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.
Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.
Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.
Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.
Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.
Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.
Монтаж и подключение периферийных устройств.
Только после того как все механические и прочие элементы автоматики привода будут установлены и протестированы, подключаются такие периферийные устройства, как фотоэлементы безопасности и сигнальная лампа.
Разумеется ворота могут функционировать и без этих дополнительных элементов. Тем не менее они требуются для обеспечения должного уровня безопасности и помогают избежать множества проблем в процессе эксплуатации данной откатной конструкции.
Особенности монтажа фотоэлементов.
Детальный процесс установки фотоэлементов.
Существует большое количество способов монтажа фотоэлементов, однако все они сходятся к проведению сходных по смыслу манипуляций. В частности, процедура монтажа таких приборов состоит из нескольких шагов:
После этого можно приступать к подключению фотоэлементов непосредственно к приводу. Для этого потребуется в столбиках просверлить отверстия и провести провода сечением 4х0,5 (4х0,75) и 2х0,5 (2х0,75) под проезжей частью. Для обеспечения дополнительной защиты проводов от негативных внешних факторов, а также чтобы исключить возможность обрыва, их лучше поместить в гофрированный шланг.
Подключение фотоэлементов к приводу осуществляется по схеме, которая входит в комплект устройства.
Установка сигнального фонаря.
Для крепления лампы можно использовать обычные саморезы. Для подключения к питанию потребуются провода сечением 2х0,5 мм или 2х0,75 мм. Естественно, можно вообще не устанавливать такой сигнальный фонарь на откатную конструкцию, однако в этом случае следует подготовиться к финансовым затратам на кузовной ремонт и покраску автомобиля
Откатные ворота своими руками пошаговая инструкция сайта vorotnet
- Перед началом процедуры ворота должны быть полностью открыты, а электропривод переключен в режим разблокировки.
- Затем следует установить в середине привода зубчатую рейку с шестеренкой. При этом нужно обязательно оставить на рейке место под крепление для концевых выключателей.
- Потом необходимо поставить на шестеренку электродвигателя первую рейку и приварить ее непосредственно к полотну откатных ворот.
- Далее воротная конструкция передвигается в сторону на 1 метр и на шестерню электропривода устанавливается следующая рейка, которая пристыковывается к первой (с учетом получения «правильного зуба») и также приваривается. В конечном итоге должна получится идеально ровная рейка.
- Происходит регулировка зазора между шестеренкой привода и зубчатой рейкой, который не должен превышать 1 мм. Только в этом случае гарантируется плавное движение воротной конструкций. В том случае, если люфт превышает допустимые параметры, то открытие ворот будет осуществляться с усилием, рывками и сопровождаться характерными стуками.
- После завершения всех работ, связанных с монтажом и регулировкой зубчатой рейки, необходимо еще раз обварить все крепежные элементы.
