Использование перекидного рубильника
Проще всего выполнить подключение электростанции к домашней сети через рубильник или трехходовой реверсивный переключатель. Разница между аппаратами в том, что рубильник устанавливается отдельно возле щитка, а переключатель можно посадить на DIN рейку, что более удобно.

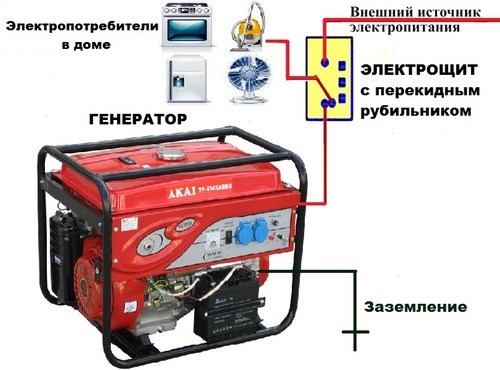

Итак, для начала просмотрите на схеме, как подключить однофазный генератор к частному дому:
Как Вы видите, сверху к рубильнику нужно подсоединить питание от электросети, снизу – кабель от электростанции. Средние контакты предназначены для подключения потребителей электроэнергии. Обращаем Ваше внимание на то, что рубильник либо переключатель должен находиться после счетчика, но перед вводными автоматами, как будет показано на схеме ниже (с АВР).
Что касается технологии подсоединения, она выглядит так:
- Отключите электропитание в доме (автоматы на щитке).
- Подсоедините провода согласно схеме.
- Заведите генератор и подождите, чтобы он несколько минут прогрелся.
- Переключите рубильник в положение питания от электростанции (по правилам – нижнее).
Когда на участке возобновят подачу электроэнергии, Вы должны первым делом вернуть переключатель в верхнее положение, после чего уже заглушить генератор.
Как подключить генератор к сети дома

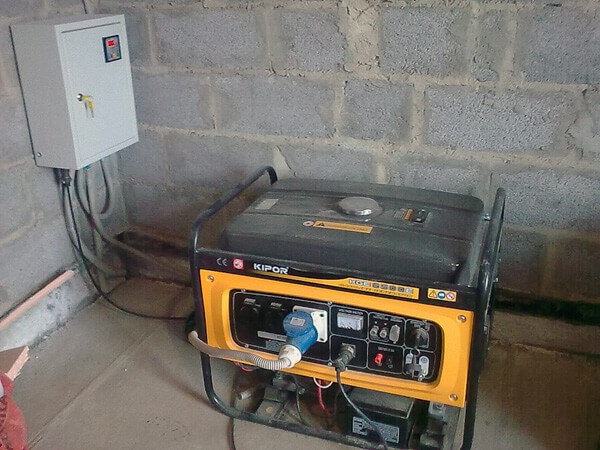

Использование автозапуска

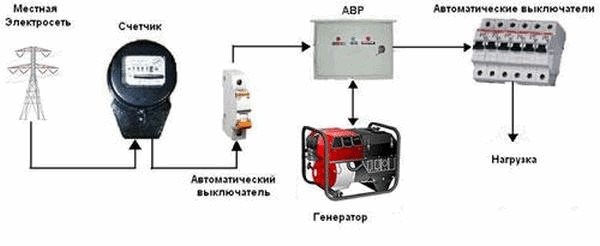

Чтобы упростить перевод дома на резервное электроснабжение, рекомендуем подключить генератор к сети дома через АВР – систему автозапуска. Принцип работы автоматики следующий:
- АВР постоянно следит за напряжением в сети.
- Если напряжение пропадает, контактор размыкает цепь, которая связываем АВР со стационарной электросетью.
- Включается стартер и электростанция начинает работу.
- Когда двигатель выйдет на нужные обороты, контактор замыкает цепь потребители – электростанция.
Когда вновь возобновится питание на участке, АВР сработает в обратном порядке: контактор разомкнет связь с генератором и переключится на стационарное электроснабжение. Какое то время домашняя электростанция проработает вхолостую.

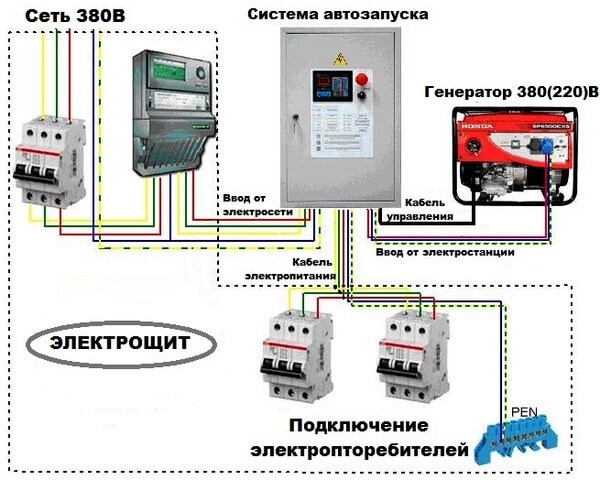

Подключить АВР в щитке Вы можете по следующей схеме:
Если у Вас в доме сеть, имеющая 3 фазы (380 В), то рекомендуем все же сделать резервной (для подключения к генератору) только одну фазу. На эту фазу Вы сможете «посадить» только самые важные электроприборы: холодильник, освещение и, к примеру, ноутбук. Дело в том, что нередки случаи, когда при трехфазном подсоединении происходит перекос фаз, что может привести в неисправность домашнюю электропроводку.
Заземление
Сам принцип работы генератора предполагает периодическое возникновение на его корпусе статического электричества, поэтому все стационарно устанавливаемые устройства в обязательном порядке нуждаются в отдельном контуре заземления.
Я не хотел подключать генератор через схему АВР, поскольку у меня на это нет знаний и средств, а я решил всё сделать сам, и подключить без автоматики.
В магазине мне посоветовали подключить генератор прямо через розетку, но делать так по безопасности я не стал. А предложили и продали мне вот такой переходник:

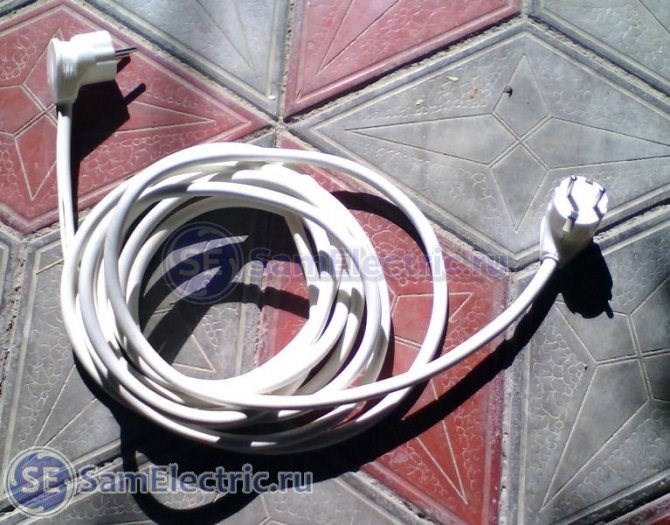

Кабель с вилками для подключения генератора в розетку
Для того, чтобы использование генератора было безопаснее, я для него сделал такую розетку на стене летней кухни:
Розетка типа ССИ-114 имеет крышку которая защищает части под напряжением. А ведь напряжение на ней будет всегда – и при работе генератора, и с улицы! Закрепил её повыше, чтобы дети не достали.
Для подключения сделал другой переходник, чтобы его ни с чем не перепутать, и подписал предупреждения о опасности.
Это самое опасное место в конструкции. Но как избежать беды – секрет в последовательности подключения, об этом позже.
Резервируемся: как подключить генератор на даче или в частном доме |
Использование перекидного рубильника
Вам это будет интересно Саморегулирующийся греющий кабель для обогрева труб
Устанавливать такой переключатель для удобства стоит в непосредственной близости к устройству для генерации, так как его запуск происходит в определённой последовательности:
Естественно, удобнее выполнять эти действия и контролировать процесс в одном месте.
Для исключения работы генератора впустую, то есть когда на резервную линию уже будет подано напряжение, необходимо перед рубильником смонтировать вывод для лампы. Её включение даст сигнал о необходимости отключить автономный источник и выполнить переход на снабжение электротоком от магистральной линии электропередач.
Вариант 1: как подключить электрический генератор при помощи реверсивного переключателя

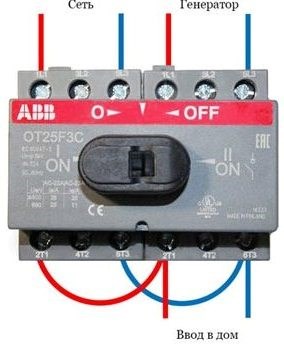

Традиционно нижние контакты реверсивного рубильника используются для отходящей нагрузки. С противоположной стороны на парные контакты подсоединяются отдельные вводы. Переключатель имеет три положения, в среднем – все контакты разомкнуты.
Важно учесть одну деталь – в трехпозиционном переключателе нет электромагнитного или теплового разъединителя, он попросту выключает нагрузку. Исходя из этого, каждый ввод следует дополнительно страховать автоматом, ток срабатывания которого определяется допустимой нагрузкой на линию.
Последовательность включения электрогенератора в схеме с пакетным переключателем
Процесс подключения резервной системы энергоснабжения выполняется в следующей последовательности:
- Отключить автомат ввода.
- Установить рукоятку переключателя с городской сети на сеть генераторной установки.
- Отключить автомат нагрузки.
- Подсоединить кабель от ручного переключателя к розетке бензогенератора.
- Запустить агрегат и прогреть его около 2-3 минуты.
- Дать питание на реверсивный рубильник.
- Включить автоматы нагрузки.
После появления штатного сетевого питания нужно отключить агрегат от нагрузки в обратной последовательности.
Альтернативное решение
Как подключить генератор к сети дома: схема, видео, фото
- Отдельный ввод из медного кабеля сечением не менее 4 мм², который прокладывается от вводного устройства до места постановки генераторного агрегата.
- Перекидной рубильник в модульном варианте с возможностью фиксации на DIN-рейку 35 мм. Выбор здесь довольно широк, от недорогих TDM-63 до более надежных приборов от Hager или ABB.
Вариант 2: организация автоматического переключения линий
Нахождение в труднодоступном месте щитка с ВРУ вызывает некоторый дискомфорт у домовладельца, поэтому есть смысл рассмотреть вариант с автоматическим устройством переключения. Его реализация не сложнее подключения проходного выключателя , нужны только два модульных контактора с соответствующим числом контактных пар, а также парой нормально замкнутых и нормально разомкнутых контактов.
В штатном режиме городская сеть остается на подхвате включенного контактора. Когда на вводе из города электричество пропадет, то контакты отбросит и замкнется пара контактов, которые приведут в действие второй контактор, отвечающий за резервный ввод. Этот контактор включается в цепь до разрыва питающей сети от генераторной установки.
В схеме разумно использовать реле времени, которое позволит подать питание потребителям через 2-3 минуты после пуска бензогенератора. Этот промежуток нужен для прогрева двигателя. Питание резервного контактора должно проходить через нормально замкнутый контакт коммутатора главного ввода.
В случае появления напряжения в городской линии первый контактор опять включится и разомкнет цепь, которая запитывает второй ввод. Конечно, такую схему автоматической можно назвать только с большим натягом, потому что пуск мотора электрогенератора осуществляется под контролем человека. Полностью автоматические системы оправданы при работе с мощными источниками тока.
