Устройство и схема светодиодной ленты
Вкратце – что такое светодиодная лента и как она устроена. В качестве примера – Gauss Led, 5 метров, питание 12 В, 4,8 Вт/м, 60 светодиодов 3528 на метр, без влагозащиты.
Сразу скажу, что лента может иметь разную конструкцию, схему, напряжение питания, количество светодиодов на метр, их мощность, цвет, и т.д. Та светодиодная лента, что я рассматриваю в этой статье – пожалуй, простейшая и самая дешёвая.
Такая лента фактически состоит из вот таких кусочков:
На фото показаны два таких кусочка, каждый содержит по 3 светодиода и 1 ограничивающий резистор. Продается лента в бобинах длинными кусками, обычно по 5 метров. Устройство светодиодной ленты таково, что её можно резать, как и дюралайт , но кусочки существенно короче – обычно 5 сантиметров. В дюралайте – метр или 2!
Реклама 14Схема элементарного (минимально возможного) кусочка диодной ленты выглядит таким образом:
Если длина ленты – 5 м, а длина минимального отрезка – 5 см, то нетрудно догадаться), что количество кусочков в ленте будет 100 штук.
Светодиодная лента подключение 12 вольт | Электирика в доме и квартире |
Подключение светодиодной ленты
Включенная в лабораторных условиях светодиодная лента выглядит так:
Если нужно отрезать кусочек ленты от целого куска, его приходится паять , то есть припаивать питающие провода к контактным площадкам, которые имеются на торцах каждого элементарного куска. Там ещё нарисованы ножнички.
Провод для подключения светодиодной ленты нужно использовать тонкий, сечением не более 0,5 мм2, как это показано на первом фото статьи.
Однако, на длине более 5 метров и при большой мощности ленты может оказывать влияние падение напряжения!
Контактные площадки перед пайкой зачистить и залудить. Паяльник использовать мощностью не более 40 Вт, лучше – 25 Вт.
И помните, место пайки – самое ненадежное место во всей конструкции, его надо оберегать от механических перегрузок!
Для некоторых типов лент в продаже есть специальные разъемы, которые одеваются на ленту, при этом пайку использовать не надо.
На фото ниже показан пример, как подключить светодиодную ленту через разъем:
Шаг 1: Материалы
- 12V светодиодная лента освещения с клейкой стороной. Они продаются в виде катушек непрерывной световой полосы. Через каждые несколько сантиметров идут 3 светодиода и плата, вы можете разрезать их по нужной длине в отмеченных местах между повторяющимися блоками. Я купил свою ленту на Амазоне. Я установил двойной ряд светодиодов, чтобы увеличить светоотдачу. Цветовая температура тех, что я использовал, составляет 3100 Кельвинов – это холодный спектр — не такой, как старые голубые светодиоды, но ближе к флуоресцентному свету, чем к лампе накаливания.
- Аккумулятор 9В (на самом деле 9,6В). Лампы предназначены для работы от 12 В, но батарея 9 В обеспечивает достаточный ток. Имейте в виду, что большинство перезаряжаемых батарей 9 В на самом деле имеют напряжение 7-8 В, что может быть недостаточным. Я использовал версию на 9.6V, которые стоит немного дороже, но также доступны онлайн.
- Тумблер. Вы найдёте много вариантов в местных магазинах электроники.
- Подключение для аккумулятора. Довольно простое устройство – у него есть провода и соединения для клемм аккумулятора
- Разное паяльное оборудование и принадлежности (паяльник мощностью 25 Вт, припой, проволока, ножницы, термоусадочные трубки)

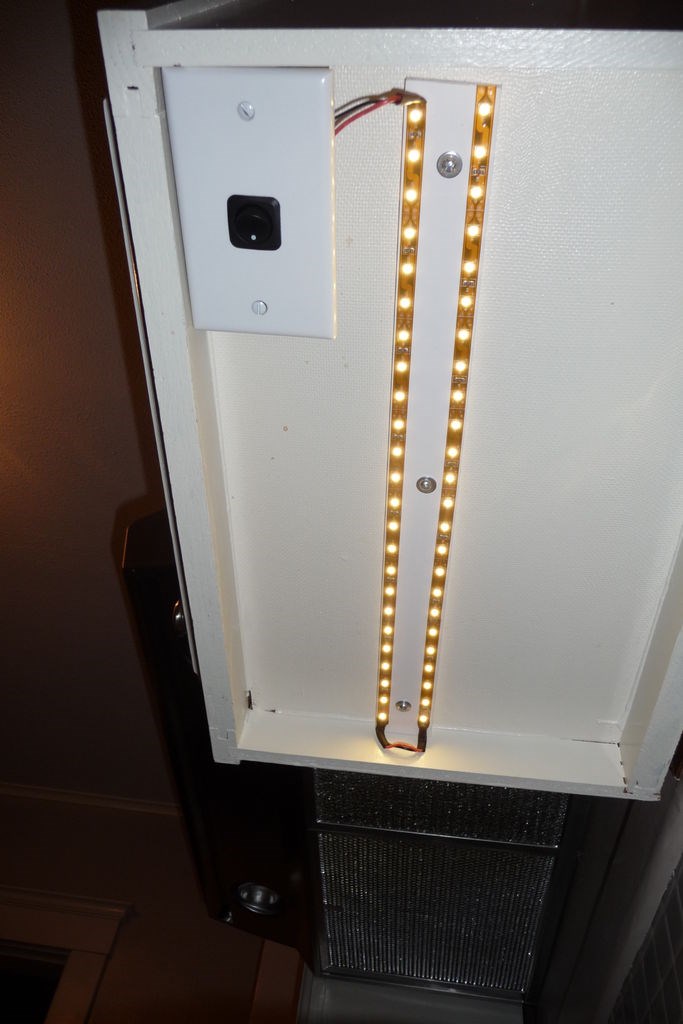

Оборудование для монтажа диодной подсветки на батарейках (Все это относится к моим существующим шкафчикам):
Мои шкафы были шероховатыми снизу, я не думал, что лента прилипнет как надо. Я использовал наличник из ПВХ, потому что был уверен, что лента прилипнет к нему должным образом, и я мог прикрепить его к нижней части шкафа.
Как подключить светодиодную ленту в машине: инструкция и установки, как установить в фары
Шаг 2: Сборка электроники
Разрежьте светодиодную ленту и провод
Спаяйте светодиодные ленты
Чтобы припаять светодиоды, поместите каплю припоя на каждый из контактов на одном конце. Каждая катушка поставляется с проволокой на обоих концах, поэтому на каждой катушке уже есть пара заготовок для спаивания. Соединительные провода также нужно предварительно залудить. Соедините несколько полосок, плюсом к плюсу, расплавив каплю припоя и прикрепив конец провода.
Припаяйте переключатель и разъем аккумулятора
Следующим шагом является подключение переключателя к держателю батареи и оставшемуся проводу. Свободные концы разъема и провода будут прикреплены к световым полосам.
Соедините все вместе
Полярность для светодиодов важна, поэтому не забывайте об этом во время работы. Рекомендуется периодически проверять сборку, чтобы вы знали, что все идет правильно. На последней фотографии показана вся сборка, спаянная до того, как я закрыл все соединения термоусадочной трубкой. Обратите внимание, что последний конец светодиодной ленты остался свободным.
Существуют ли готовые светодиодные ленты для USB?
LED-лента может продаваться и в готовом виде. Например у подобной светодиодной ленты с AliExpress есть переходник на USB, и возможность управления через Bluetooth на смартфоне или отдельным комплектным пультом.
Монтируя осветительный прибор к источнику питания, следует помнить важные правила:
- Led-ленту нельзя сгибать, это может привести к залому контактов, и светиться будут не все диоды.
- Необходимо аккуратно осуществлять соединение осветительного прибора со штекером. Нельзя допускать повреждения на дорожках платы.
- Нельзя подвергать ленту воздействию пыли и влаги.
- Если используется LED-лента напряжением 5В, допустимо подключение к любому повербанку.
Существует также RGB лента, которая имеет разноцветное свечение. Управлять можно при помощи специального пульта. Если нажать на красную кнопку, загорятся красные огоньки, на синюю – синие и так далее. Также контроллер может оснащаться регулировкой яркости, что является полезной функцией, если подсветка используется в ночное время.
Где можно разместить ленту
- Провод со штекером USB.
- Паяльник и припой.
- LED-лента.
- Нож (может потребоваться для снятия изоляции).
- Мультиметр (можно использовать тестер).
- Пассатижи и отвертка.
