Как подключить светодиодную ленту к блоку питания – всё, что надо знать
Ленты со светодиодными элементами, широко используются для освещения и украшения – как частных объектов, так и общественного пользования. Их широко используют в рекламных инсталляциях и для решения дизайнерских задач. Учитывая популярность этого осветительного прибора, ответ на вопрос – как подключить светодиодную ленту, интересует многих, поэтому разбираемся, что и как надо делать.
Ленты со светодиодами или по-другому LED-ленты имеют самое широкое разнообразие в смысле форм-фактора и непосредственного назначения. Однако все они имеют общее свойство – градацию по цвету. В этом плане существует два вида типа лент:
Монохромная LED-лента при включении испускает только один цветовой поток:
Универсальный тип этих устройств (RGB) позволяет, при помощи ПУ, менять цвет. Изменения могут производиться как по основным цветам, так и выбирать любой другой существующий в природе. Современные светодиодные ленты универсального типа дают возможность менять свечение даже на отдельных участках цепи, что даёт ещё больший простор для фантазии.
Схемы и правила подключения светодиодной ленты
Подсветка лентой со светодиодными элементами
Узнаем на практических примерах – как осуществляется монтаж светодиодной ленты, и в качестве объекта, возьмём различные потолочные перекрытия. В целом алгоритм таких работ примерно одинаков:
При создании сложных дизайнерских проектов широко применяют профильные конструкции. Их создают из пластика или алюминия. Конструкция из алюминиевых профилей может понадобиться в случае использования мощных осветительных приборов. Лента на них крепится за счёт собственной клеевой основы либо при помощи дополнительного подклеивания.
Помимо клея существует ещё несколько способов крепления ленты к основанию, например, специальные клипсы. Варианты фиксации светодиодной ленты выбираются исходя из конкретной ситуации. Благодаря профильным конструкциям можно воплотить любую дизайнерскую задумку.
Схема подключения светодиодной ленты к блоку питания
Для подключения небольшого количества ленты, подойдет схема представленная ниже. Два или более отрезка ленты подключаются параллельно друг другу.
При подключении мощных светодиодных лент по данной схеме, возникает падение напряжение, вследствие чего, на концах ленты снижается яркость свечения, а у RGB лент может изменяться цвет свечения. Чтобы этого избежать лента подключается к блоку питания с обоих концов, как показано на схеме ниже.
Светодиодная лента в бухте имеет длину не более 5м. Это связано с тем, что производитель ленты изначально рассчитывают ту максимальную длину, при которой токопроводящие дорожки ленты смогут работать исправно. Отсюда вытекает одна распространенная ошибка при подключении светодиодных лент.
На схеме показаны правильный и неправильный варианты подключения ленты. Правильный уже рассматривался выше, а неправильный способ как раз и может привезти к выходу из строя токопроводящих дорожек, так как при последовательном соединении длина ленты может быть больше 5м, поэтому так подключать ленту не рекомендуется.
Подключение светодиодной ленты к сети 220 В схема
Подключение светодиодной ленты на реальном примере
Допустим, что имеется блок питания мощностью 60 Вт и два отрезка светодиодной ленты с диодами 5050. Мощность ленты 4,8 Вт/м, а длина отрезков по 0,5м. Следовательно, потребляемая мощность ленты будет приблизительно равна 4,8 Вт.
В данном случае мощности блока питания хватает с большим излишком. При необходимости мы могли бы подключить к нему 60/4,8=12,5 м такой ленты. Но важным условием долгой работы блока питания является выбор мощности блока на 30% больше, чем потребляет лента. То есть, наш блок питания будет долго работать с 8,75 м такой ленты.
Помните, что еще одним обязательным условием долгой работы ленты является хороший теплоотвод. Для этого ленту прикрепляют к алюминиевому профилю, который выполняет роль своеобразного радиатора и отводит тепло, не давая светодиодам перегреться. Это особенно касается лент, имеющих силиконовую оболочку. В данном случае это не требуется, так как лента маломощная (4,8 Вт/м).
Подключение светодиодной RGB-ленты своими руками
Светодиодные ленты, позволяющие получать разнообразные световые эффекты, находят широкое применение в создании различных вариантов освещения и подсветки в быту, офисах, объектах культурного назначения и на улицах.
Светодиодная лента представляет собой гнущуюся плату, на которой находятся светодиоды.
Длина диодных лент обычно составляет пять метров, ширина от восьми до двадцати миллиметров.

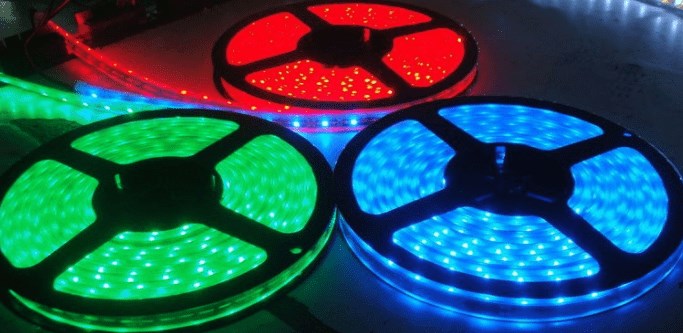

Светодиодные ленты
В продажу они поступают намотанными на пластмассовые бобины.

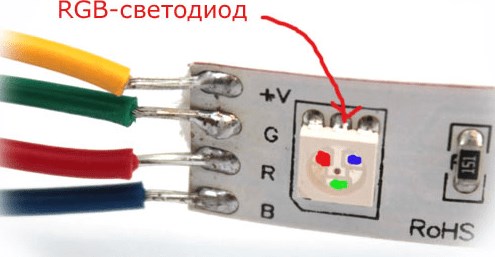

RGB-светодиод
Светодиодная лента разделяется на отдельные отрезки, состоящие из нескольких диодов. Если возникает необходимость откорректировать длину RGB-светодиодной ленты, присутствует возможность разъединить ее вдоль полоски, проходящей через контактные точки подключения и помеченной изображением ножниц.
Количество элементов на этом фрагменте зависит от типа данного изделия, и после подключения его к источнику питания он сохранит работоспособность.
На картинке видно, где можно разрезать RGB-ленту
Объединить кусочки ленты можно посредством коннектора. Для этого нужно поместить концы с контактами в разъем и закрыть крышку.
Объединение кусочков ленты посредством коннектора
Также можно произвести это соединение, используя пайку. Провода нужно заизолировать.
Соединение проводов с помощью пайки Схема рабочего фрагмента RGB-ленты
Наиболее распространено применение диодных лент с диодами SMD5050.

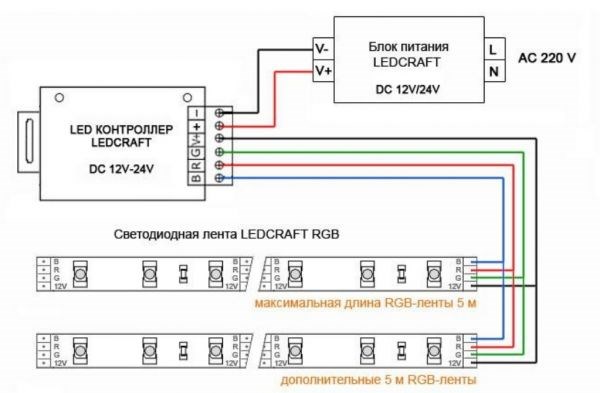

Для того чтобы подключить RGB-ленту, необходимо предусмотреть блок питания, контроллер и (при необходимости подсоединения нескольких диодных лент) усилитель.
Чтобы подключить RGB-ленту, надо грамотно выбрать блок питания согласно ее мощности и напряжению. Соединение этой ленты с входным напряжением сети 220 В (без блока питания) приведет к ее мгновенному выходу из строя.
Светодиодные ленты рассчитаны на работу от источника постоянного тока напряжением 12 В или 24 В. Этикетки ленты содержат информацию о рабочих параметрах.
В качестве мощности, которую потребляет лента, всегда указывается та, которая приходится на законченный фрагмент длиной в 1 метр. Потребляемый каждой цветовой цепью ток всегда можно найти в справочниках.
Если не известны никакие (кроме напряжения питания) параметры ленты, можно все рассчитать. Разобраться с методикой расчета потребляемого тока и выбора блока питания можно на примере условно неизвестного типоразмера цветной светодиодной ленты длиной пять метров, работающей при напряжении 12 В.
Частые ошибки подключения
Использование совместно с диммером
Когда выполняется подключение не более двух лент, в этом случае возможно их последовательное соединение, при условии, что вторая полоса имеет незначительную длину. В местах соединения выполняется проверка на возможное падение напряжения.
Различные методы позволяют выполнять не только подключение светодиодной ленты к сети 220 В, схема которой получила наибольшее распространение. Разнообразие коммутирующих и регулировочных устройств позволяют использовать светодиоды в самых различных помещениях, практически с любыми интерьерами.
